Çifte Ceket Kevlar Yarn Kendini Destekleyen Kablo ADSS Fiber Güçlendirin
Optik Kablo
Açıklama

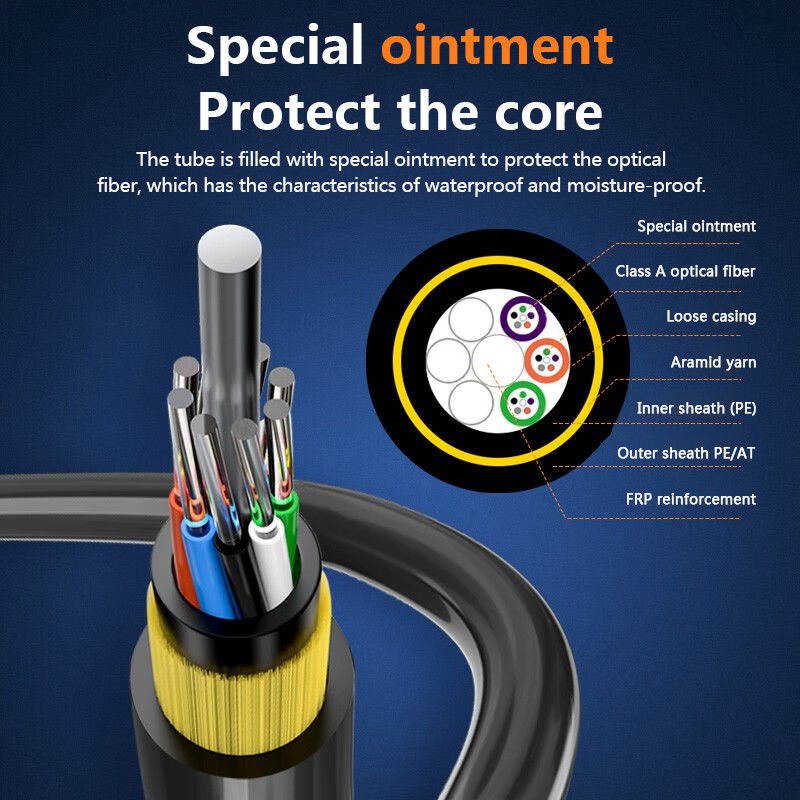

ADSS kablosu, yüksek modül plastik içindeki lifleri barındıran gevşek bir boru yapısı kullanır.
Suya dayanıklı bir dolgu bileşiği içerir ve bir Fiber Reinforced Plastic (FRP) etrafında düzenlenir.
Bu montaj kompakt bir dairesel çekirdek oluşturur.
Kablo çekirdeğinin doldurulması, ince bir PE iç kablo kaplamasını alır.
Daha fazla dayanıklılık için bu kabloya yapıştırılır ve nihayetinde kablo PE veya AT dış kablo ile bitirilir.
Uygulama
1 ADSS kablo tasarımları mevcut hava elektrik hatlarının özelliklerini hesaba katar.
2 PE dış kabukları 110kV'den düşük hatlar için kullanılır; AT kabukları 110kV ve üstü için.
3 Uyumlu aramid miktarı ve dallama teknikleri çeşitli yayılma gereksinimlerini karşılar.
Özellikleri
• Elektrik kesilmeden kurulabilir, kesintisiz hizmet sağlar.
• Hafif ve küçük çaplı, buz, rüzgar ve kule / arkaplan yüklerinden kaynaklanan gerginliği en aza indirir.
• Uzun süreli güvenilirlik sağlayan 30 yıllık bir yaşam süresi için tasarlanmıştır.
• Mükemmel germe dayanıklılığını ve sıcaklık performansını gösterir.
Kablo yapımı ayrıntıları
| Fiber sayısı |
24-144 çekirdek |
| Doldurma ipi |
2.0mm |
| Nem Bariyeri |
Su engelleme sistemi |
| Merkezi güç üyesi |
malzeme |
PE'li FRP/FRP |
| boyut |
2.1mm |
| Tüp doldurma |
Tüp doldurma bileşiği |
| dolgu |
PP tüp / PVC tüp |
| İç kabuk |
malzeme |
PE |
| Sıfır tüp |
malzeme |
PBT |
| çapı |
F2.2mm (dış/iç) |
| Dış kabuk |
malzeme |
PE/HDPE |
| çapı |
11±0,2 mm |
Fiber rengi
|
Fiber sayısı 8
tüp başına çekirdekler
|
1 |
2 |
3 |
4 |
5 |
6 |
| Mavi |
Turuncu |
Yeşil |
Kahverengi |
Gri |
Beyaz |
| 7 |
8 |
9 |
10 |
11 |
12 |
| Kırmızı |
Siyah |
Sarı |
Mor |
Pembe |
Aqua |
| Renk 13 ~ 24 siyah bir izleyici ile işaretlenir. |
Kablo Mekanik özelliği
| çekirdek |
Kablo çapı |
Ağırlık |
| 2 çekirdekten 60 çekirdeklere |
12±0,2 mm |
140±3kg/km |
| 72 çekirdek |
13±0,2 mm |
190±3kg/km |
| 96 çekirdek |
14.5±0.2 mm |
220±3kg/km |
| 144 çekirdek |
16.5±0.2 mm |
240±3kg/km |
| Rek.günlük maksimum çalışma gerilimi |
88kN |
| Maks. İzin verilen çalışma gerilimi |
32.7KN |
| Elastisite modülü |
37KN/mm2 |
| Min Bending Radius ((mm) |
Operasyon |
240 mm |
| Kurulum |
390mm |
| Ekstra yük |
Ekstra yük 0.5% ~ 0.7% |
| Buz |
5 mm |
| Rüzgar hızı |
35m/s |
Fiber özelliği
| Fiber tarzı |
Birim |
SM
G652 |
SM
G652D |
MM
50/125 |
MM
62.5/125 |
MM
OM3-300 |
| Durum |
nm |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
| zayıflama |
dB/km |
≤ |
≤ |
≤ |
≤3.0/1.0 |
≤3.0/1.0 |
| 0.36/0.23 |
0.34/0.22 |
3.0/1.0 |
- Hayır. |
- Hayır. |
| Depresyon |
1550nm |
Ps/ ((nm*km) |
- Hayır. |
≤18 |
- Hayır. |
- Hayır. |
Depresyon |
| 1625nm |
Ps/ ((nm*km) |
- Hayır. |
≤22 |
- Hayır. |
- Hayır. |
|
| Bant genişliği |
850nm |
MHZ.KM |
- Hayır. |
- Hayır. |
400 TL |
¥160 |
Bant genişliği |
| 1300nm |
MHZ.KM |
- Hayır. |
- Hayır. |
¥800 |
500 TL |
|
| Sıfır dağılım dalga boyu |
nm |
1300-1324 |
1302 TL.
≤1322 |
- Hayır. |
- Hayır. |
1295 TL,
≤1320 |
| Sıfır basınç eğim |
nm |
≤0.092 |
≤0.091 |
- Hayır. |
- Hayır. |
- Hayır. |
| PMD Maksimum Bireysel Lif |
|
≤0.2 |
≤0.2 |
- Hayır. |
- Hayır. |
≤0.11 |
| PMD Tasarım Bağlantısı Değeri |
Ps(nm2*k
m) |
≤0.12 |
≤0.08 |
- Hayır. |
- Hayır. |
- Hayır. |
| Fiber kesme dalga uzunluğu λc |
nm |
¥ 1180,
≤1330 |
1180 TL.
≤1330 |
- Hayır. |
- Hayır. |
- Hayır. |
Kablo çubuğu
Dalga boyu λcc |
nm |
≤1260 |
≤1260 |
- Hayır. |
- Hayır. |
- Hayır. |
| MFD |
1310nm |
- Evet. |
9.2±0.4 |
9.2±0.4 |
- Hayır. |
- Hayır. |
- Hayır. |
| 1550nm |
- Evet. |
10.4±0.8 |
10.4±0.8 |
- Hayır. |
- Hayır. |
- Hayır. |
Sayısal
Aperture ((NA) |
|
- Hayır. |
- Hayır. |
0.200±0.015 |
0.275±0.
015 |
0.200±0
.015 |
İki yönlü adım (mean)
ölçüm) |
dB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
Fiber üzerindeki düzensizlikler
Uzunluk ve nokta |
dB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
