Tüm Dielektrik Kendini Destekleyen Kablo
>
|
|
| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | ADSS |

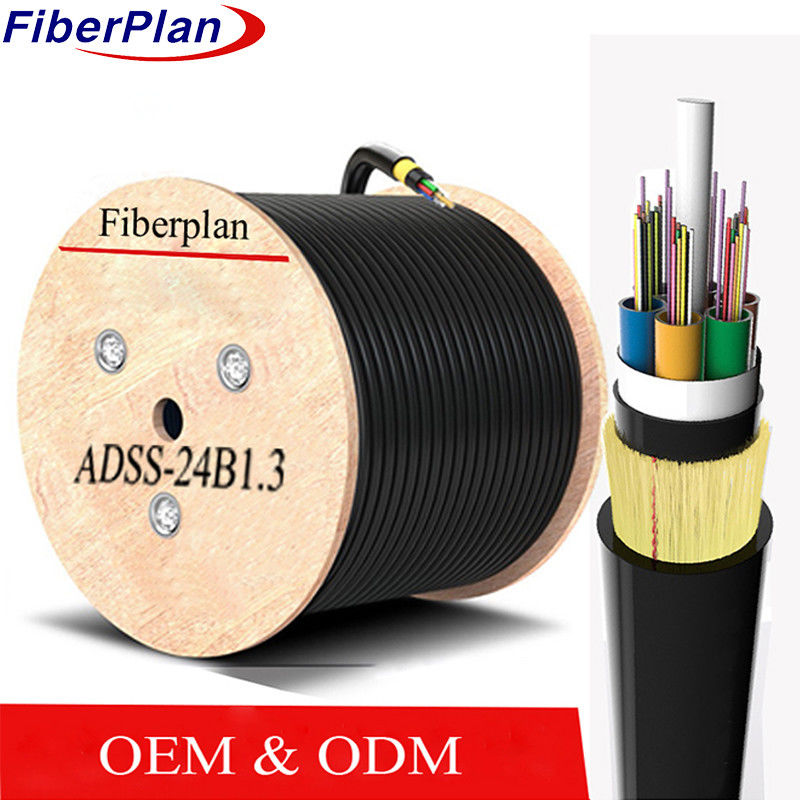

ADSS Kablosu G652d Tek Modlu Çok Modlu Çift Ceket Kablosu
Açıklama
ADSS kablosu, lifleri barındıran yüksek modüllü plastik borularla gevşek bir boru dalı tasarımını izler
Suya dayanıklı bir bileşikle doldurulmuştur. Bu borular ve dolgular metal olmayan bir merkezi dayanıklılık elemanını kaplar.
FRP, kompakt bir çekirdek oluşturur. Bu çekirdek, bir kez doldurulduğunda, ince bir PE iç kabuk alır. Üzerinde, aramid iplikleri
Son PE veya AT dış örtüsünü uygulamadan önce daha fazla dayanıklılık için sıkıştırılırlar.
Uygulama
1 ADSS kablosunun özel tasarımı, hava elektrik hatlarının koşullarını yansıtır.
2 110kV altındaki hatlar için PE dış kabuğu; 110kV+ hatlar için AT dış kabuğu.
3 Özel aramid miktarı ve sarmalama yöntemi değişik uzanma gereksinimlerini karşılar.
4 Özel kablo tasarımı, çeşitli güç hattı ihtiyaçlarını dikkate alır.
Özellikleri
1 Bozulmaz bir kurulum, güç kesilmesi gerekmez.
2 Hafif ve küçük çaplı kuleler ve destekler üzerindeki yük yükünü en aza indirir.
30 yıllık tasarım ömrü uzun vadeli güvenilirliği sağlar.
4 Mükemmel germe dayanıklılığı ve sıcaklığa dayanıklılığı.
İsimsel tasarım parametreleri
| Fiberlerin sayısı | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Tüp sayısı | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Doldurma çubuğu | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| tüp başına lifler | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Çubuk çapı (± 0,2 mm) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Adı çapı (± 0,5 mm) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| Sıfır tüp | Malzeme | PBT | Renk | Standart spektrum | |||
| Doldurma çubuğu | Malzeme | PP | Renk | Siyah | |||
| En yüksek germe dayanıklılığı | 4000N | ||||||
| En yüksek ezme yükü | 3000N/100mm | ||||||
| Minimum bükme yarıçapı | 10D | ||||||
| Uzunluk | 50m ~ 500m | ||||||
| Dış kabuk malzemesi | PE | ||||||
| Sıcaklık aralığı | -20°C ~ 70°C | ||||||
Fiber özellikleri
| Elyaf türü | Birim | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Durum | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Zayıflama | dB/km | ≤ 0,36 / 0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| Kaplama çapı | - Evet. | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| Kaplama çapı | - Evet. | 242±4 | 242±4 | 242±4 | |||
