Tüm Dielektrik Kendini Destekleyen Kablo
>
|
|
| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | ADSS |
Fiber Optic İyi Kaliteli ADSS Tek Modlu Aramid İpekler Fiber Optic Kablo
Açıklama

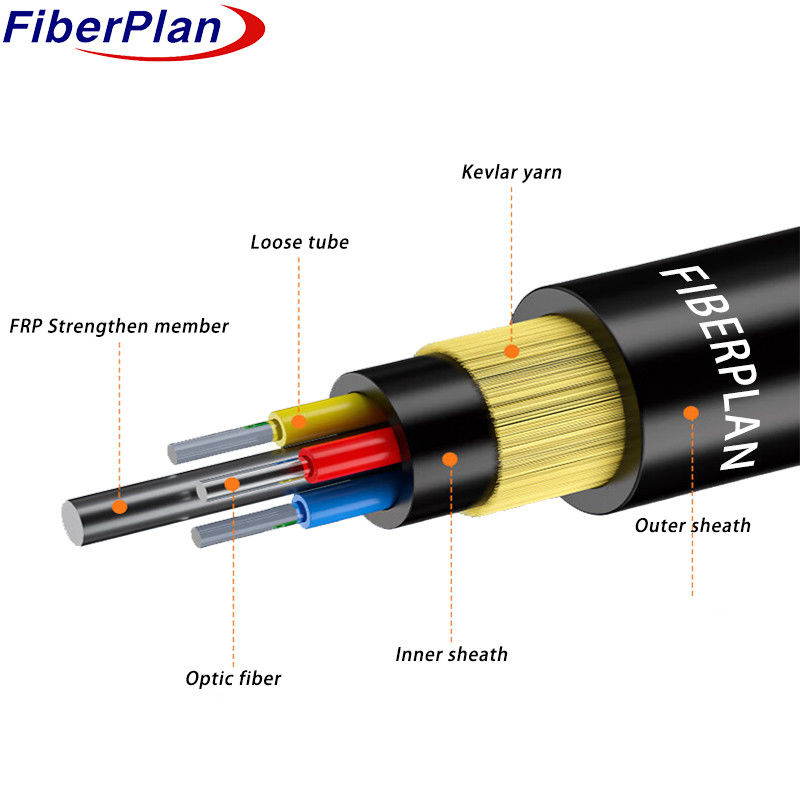

ADSS (All-Dielectric Self-Supporting) kablosu, içine yerleştirilmiş liflerle gevşek boru yayılımı kullanır.
Suya dayanıklı bir bileşikle doldurulmuş yüksek modül plastik tüpler.
bir kompakt dairesel oluşturan FRP'den (Fiber Reinforced Plastic) yapılan metal olmayan merkezi dayanıklılık elemanı
Kablo çekirdeği bir bileşikle doldurulduktan sonra, ince bir polietilen (PE) iç kablo ile kaplanır.
Ardından, aramid iplik katmanı, iç kabukları bir dayanıklılık bileşeni olarak güçlendirir.
Kablo, ya polietilen (PE) ya da izleme karşıtı (AT) bir dış kablo ile tamamlanmıştır.
Uygulama
1 ADSS kablosu tasarımı, havada elektrik hatlarının gerçek zamanlı koşullarını entegre eder.
2 PE dış kabuk 110kV'den aşağı elektrik hatları için kullanılırken, AT dış kabuk 110kV ve daha yüksek için kullanılır.
3 Aramid miktarının ve serme işleminin özel tasarımı, çeşitli uzatma gereksinimlerini etkili bir şekilde karşılar.
Özellikleri
1 Güç kesilmesini gerektirmeden kurulmasına izin verir.
2 Hafif ve küçük çaplı, buz, rüzgar, kule ve arkaplan yüklerinden kaynaklanan baskıyı azaltır.
3 30 yıl sürecek şekilde tasarlanmıştır.
4 Güvenilir performans için güçlü germe dayanıklılığı ve sıcaklık dayanıklılığını gösterir.
Kablo yapımı ayrıntıları
| Fiber sayısı | 24-144 çekirdek | |||||||
| Doldurma ipi | 2.0mm | |||||||
| Nem Bariyeri | Su engelleme sistemi | |||||||
| Merkezi güç üyesi | malzeme | PE'li FRP/FRP | ||||||
| boyut | 2.1mm | |||||||
| Tüp doldurma | Tüp doldurma bileşiği | |||||||
| dolgu | PP tüp / PVC tüp | |||||||
| İç kabuk | malzeme | PE | ||||||
| Sıfır tüp | malzeme | PBT | ||||||
| çapı | F2.2mm (dış/iç) | |||||||
| Dış kabuk | malzeme | PE/HDPE | ||||||
| çapı | 11±0,2 mm | |||||||
Fiber rengi
|
Fiber sayısı 8 tüp başına çekirdekler |
1 | 2 | 3 | 4 | 5 | 6 |
| Mavi | Turuncu | Yeşil | Kahverengi | Gri | Beyaz | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Kırmızı | Siyah | Sarı | Mor | Pembe | Aqua | |
| Renk 13 ~ 24 siyah bir izleyici ile işaretlenir. | ||||||
Kablo Mekanik özelliği
| çekirdek | Kablo çapı | Ağırlık | |||||
| 2 çekirdekten 60 çekirdeklere | 11±0,3 mm | 120±4kg/km | |||||
| 72 çekirdek | 12±0,3 mm | 140±4kg/km | |||||
| 96 çekirdek | 13.5±0.2 mm | 170±5kg/km | |||||
| 144 çekirdek | 14.5±0.2 mm | 200±5kg/km | |||||
| Rek.günlük maksimum çalışma gerilimi | 88kN | ||||||
| Maks. İzin verilen çalışma gerilimi | 32.7KN | ||||||
| Elastisite modülü | 37KN/mm2 | ||||||
| Min Bending Radius ((mm) | Operasyon | 240 mm | |||||
| Kurulum | 390mm | ||||||
| Ekstra yük | Ekstra yük 0.5% ~ 0.7% | ||||||
| Buz | 5 mm | ||||||
| Rüzgar hızı | 35m/s | ||||||
Fiber özelliği
| Fiber tarzı | Birim | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Durum | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| zayıflama | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Hayır. | - Hayır. | |||
| Depresyon | 1550nm | Ps/ ((nm*km) | - Hayır. | ≤18 | - Hayır. | - Hayır. | Depresyon |
| 1625nm | Ps/ ((nm*km) | - Hayır. | ≤22 | - Hayır. | - Hayır. | ||
| Bant genişliği | 850nm | MHZ.KM | - Hayır. | - Hayır. | 400 TL | ¥160 | Bant genişliği |
| 1300nm | MHZ.KM | - Hayır. | - Hayır. | ¥800 | 500 TL | ||
| Sıfır dağılım dalga boyu | nm | 1300-1324 | 1302 TL. ≤1322 |
- Hayır. | - Hayır. | 1295 TL, ≤1320 |
|
| Sıfır basınç eğim | nm | ≤0.092 | ≤0.091 | - Hayır. | - Hayır. | - Hayır. | |
| PMD Maksimum Bireysel Lif | ≤0.2 | ≤0.2 | - Hayır. | - Hayır. | ≤0.11 | ||
| PMD Tasarım Bağlantısı Değeri | Ps(nm2*k m) |
≤0.12 | ≤0.08 | - Hayır. | - Hayır. | - Hayır. | |
| Fiber kesme dalga uzunluğu λc | nm | ¥ 1180, ≤1330 |
1180 TL. ≤1330 |
- Hayır. | - Hayır. | - Hayır. | |
| Kablo çubuğu Dalga boyu λcc |
nm | ≤1260 | ≤1260 | - Hayır. | - Hayır. | - Hayır. | |
| MFD | 1310nm | - Evet. | 9.2±0.4 | 9.2±0.4 | - Hayır. | - Hayır. | - Hayır. |
| 1550nm | - Evet. | 10.4±0.6 | 10.4±0.6 | - Hayır. | - Hayır. | - Hayır. | |
| Sayısal Aperture ((NA) |
- Hayır. | - Hayır. | 0.200±0.05 | 0.275±0.05 |
0.200±0.05 |
||
| İki yönlü adım (mean) ölçüm) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Fiber üzerindeki düzensizlikler Uzunluk ve nokta |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Devamsızlık | |||||||
| Farklılık geri dağılımı katsayısı |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Zayıflama tekdüzeliği | dB/km | ≤0.01 | ≤0.01 | ||||
| Çekirdek dimateri | - Evet. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Kaplama çapı | - Evet. | 125.0±0.05 | 125.0±0.05 | 125.0±0.05 | 125.0±0.05 | 125.0±0.05 | |
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Kaplama çapı | - Evet. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Kaplama/kırık Merkezi hatası |
- Evet. | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Çembersiz kaplama | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Çekirdek/kaplama konentrikliği hatası | - Evet. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Kavşak (radius) | - Evet. | ≤4 | ≤4 | - Hayır. | - Hayır. | - Hayır. | |
