Tüm Dielektrik Kendini Destekleyen Kablo
>
|
|
| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | ADSS |

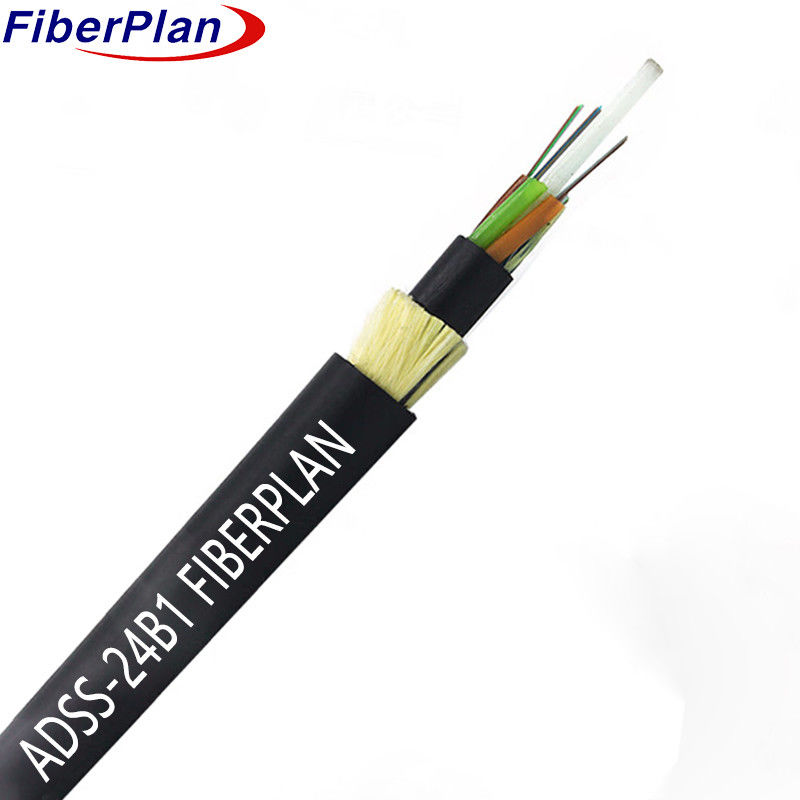

Çifte kapaklı Aramid iplik güçlendirici ADSS kendi kendine destekleyici kablo
Açıklama
ADSS kablosu, yüksek modül plastik tüpler içindeki lifleri barındıran gevşek bir boru kanalı tasarımı kullanır
Suya dayanıklı bir bileşikle doldurulur.
merkezi dayanıklılık üyesi (FRP) sıkı bir dairesel kablo çekirdeği oluşturmak için, daha sonra için bileşik ile doldurulur
Çekirdek üzerine ince bir PE iç kabuk uygulanır, ardından aramid iplik katmanı
Son olarak, kablo ek koruma ve iç koruma için PE veya AT dış kaplama ile tamamlanmıştır.
Sulatasyon.
Uygulama
1 ADSS kablosu tasarımı, havada elektrik hattı özelliklerine uyarlanır.
2 110kV altındaki hatlar için PE dış kabuk; 110kV+ hatlar için AT kabuk.
3 Tasarımlı aramid ve dallama, çeşitli uzanma gereksinimlerine uyar.
Özellikleri
1 Güç kesimleri olmadan bozulmaz bir kurulum.
2 Buz, rüzgar, kule ve arka destek yüklerini hafifletmek için hafif ve küçük.
30 yıllık tasarım ömrü.
4 Mükemmel germe dayanıklılığı ve sıcaklık performansı.
İsimsel tasarım parametreleri
| Fiberlerin sayısı | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Tüp sayısı | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Doldurma çubuğu | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| tüp başına lifler | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Çubuk çapı (± 0,2 mm) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Adı çapı (± 0,5 mm) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| Sıfır tüp | Malzeme | PBT | Renk | Standart spektrum | |||
| Doldurma çubuğu | Malzeme | PP | Renk | Siyah | |||
| En yüksek germe dayanıklılığı | 4000N | ||||||
| En yüksek ezme yükü | 3000N/100mm | ||||||
| Minimum bükme yarıçapı | 10D | ||||||
| Uzunluk | 100m - 500m | ||||||
| Dış kabuk malzemesi | PE | ||||||
| Sıcaklık aralığı | -20°C ~ 70°C | ||||||
Fiber özellikleri
| Elyaf türü | Birim | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Durum | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Zayıflama | dB/km | ≤ 0,36 / 0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| Kaplama çapı | - Evet. | 125 ± 0.4 | 125 ± 0.4 | 125 ± 0.4 | |||
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| Kaplama çapı | - Evet. | 242±5 | 242±5 | 242±5 | |||
