Tüm Dielektrik Kendini Destekleyen Kablo
>
|
|
| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | ADSS |

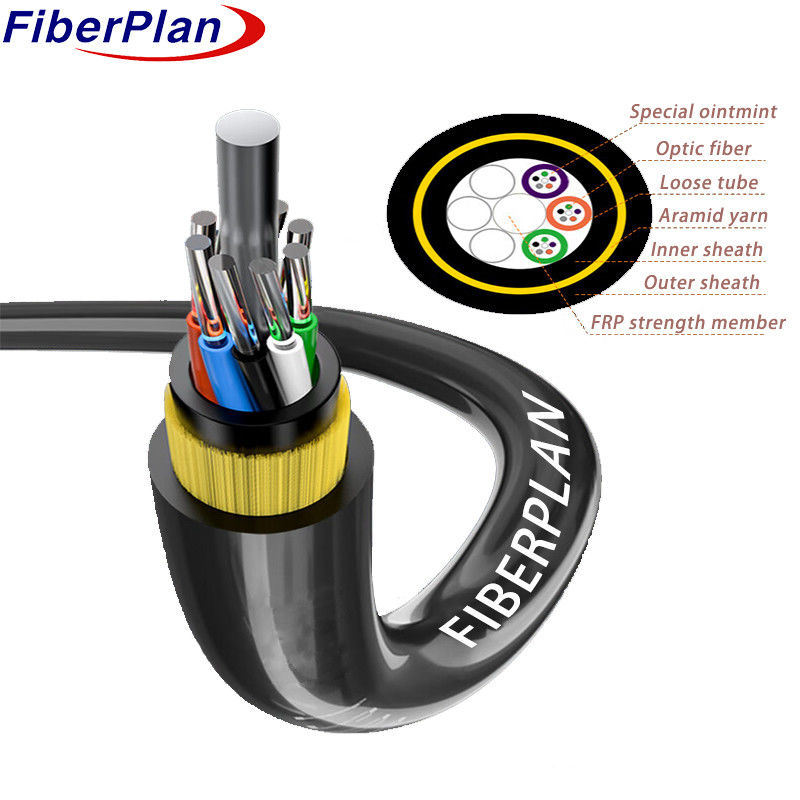

Üst katmanlı çift çekirdekli multimodlu ADSS fiber optik kablosu
Açıklama
ADSS (All-Dielectric Self-Supporting) optik fiber kablosu, mevcut yüksek
Kurulum için gerilim aktarım kuleleri.
Daha yüksek güvenlik ve basit bakım.
Küresel olarak yaygın olarak kullanılan ADSS kablosu, güç iletişiminde popüler bir seçim olarak hizmet eder.
Çeşitlilik ve güvenilirlik.
Uygulama
* ADSS kablosunun oluşturulmasında, hava elektrik hatlarının gerçek durumu tam olarak dikkate alınır.
tasarlanmış.
* 110kV altındaki hava elektrik hatları için PE dış kaplama uygulanır.
* 110kV veya daha yüksek olan elektrik hatları için AT dış kabuk uygulanır.
* Aramid miktarının ve ipleme sürecinin özel tasarımı, çeşitli aralıklarda talebi karşılayabilir.
Özellikleri
* Özellikle düşük zayıflama ve dağılım, hassas tasarım ve fazla uzunluk kontrolü nedeniyle,
dikkate değer mekanik ve çevresel performans.
*Metal olmayan yapılar, güç sistemlerini kesmeden kabloların yerleştirilmesini kolaylaştırır.
*Yüksek dayanıklılıklı aramid ipliğinin dayanıklılık elemanı olarak kullanılması, üstün germe direnci sağlar.
Çeşitli hava koşullarına ve kurulum aralığına uygun küçük çaplı ve hafif kablo.
*Seçmeli özel AT (anti-tracking) dış kılıf, mükemmel elektro-erozyon direnç özellikleri sunar.
Kablo yapımı ayrıntıları
| Fiber sayısı | 24-144 çekirdek | |||||||
| Doldurma ipi | 2.0mm | |||||||
| Nem Bariyeri | Su engelleme sistemi | |||||||
| Merkezi güç üyesi | malzeme | PE'li FRP/FRP | ||||||
| boyut | 2.2mm | |||||||
| Tüp doldurma | Tüp doldurma bileşiği | |||||||
| dolgu | PP tüp / PVC tüp | |||||||
| İç kabuk | malzeme | PE | ||||||
| Sıfır tüp | malzeme | PBT | ||||||
| çapı | F2.2mm (dış/iç) | |||||||
| Dış kabuk | malzeme | PE/HDPE | ||||||
| çapı | 12±0,1 mm | |||||||
Fiber rengi
|
Fiber sayısı 8 tüp başına çekirdekler |
1 | 2 | 3 | 4 | 5 | 6 |
| Mavi | Turuncu | Yeşil | Kahverengi | Gri | Beyaz | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Kırmızı | Siyah | Sarı | Mor | Pembe | Aqua | |
| Renk 13 ~ 24 siyah bir izleyici ile işaretlenir. | ||||||
Kablo Mekanik özelliği
| çekirdek | Kablo çapı | Ağırlık | |||||
| 2 çekirdekten 60 çekirdeklere | 11±0,4 mm | 120±5kg/km | |||||
| 72 çekirdek | 12±0,4 mm | 140±5kg/km | |||||
| 96 çekirdek | 13.5±0.5mm | 170±6kg/km | |||||
| 144 çekirdek | 14.5±0.5mm | 200±8kg/km | |||||
| Rek.günlük maksimum çalışma gerilimi | 88kN | ||||||
| Maks. İzin verilen çalışma gerilimi | 32.7KN | ||||||
| Elastisite modülü | 38KN/mm2 | ||||||
| Min Bending Radius ((mm) | Operasyon | 240 mm | |||||
| Kurulum | 390mm | ||||||
| Ekstra yük | Ekstra yük 0.5% ~ 0.7% | ||||||
| Buz | 5 mm | ||||||
| Rüzgar hızı | 35m/s | ||||||
Fiber özelliği
| Fiber tarzı | Birim | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Durum | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| zayıflama | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Hayır. | - Hayır. | |||
| Depresyon | 1550nm | Ps/ ((nm*km) | - Hayır. | ≤18 | - Hayır. | - Hayır. | Depresyon |
| 1625nm | Ps/ ((nm*km) | - Hayır. | ≤22 | - Hayır. | - Hayır. | ||
| Bant genişliği | 850nm | MHZ.KM | - Hayır. | - Hayır. | 400 TL | ¥160 | Bant genişliği |
| 1300nm | MHZ.KM | - Hayır. | - Hayır. | ¥800 | 500 TL | ||
| Sıfır dağılım dalga boyu | nm | 1300-1324 | 1302 TL. ≤1322 |
- Hayır. | - Hayır. | 1295 TL, ≤1320 |
|
| Sıfır basınç eğim | nm | ≤0.092 | ≤0.091 | - Hayır. | - Hayır. | - Hayır. | |
| PMD Maksimum Bireysel Lif | ≤0.2 | ≤0.2 | - Hayır. | - Hayır. | ≤0.11 | ||
| PMD Tasarım Bağlantısı Değeri | Ps(nm2*k m) |
≤0.12 | ≤0.08 | - Hayır. | - Hayır. | - Hayır. | |
| Fiber kesme dalga uzunluğu λc | nm | ¥ 1180, ≤1330 |
1180 TL. ≤1330 |
- Hayır. | - Hayır. | - Hayır. | |
| Kablo çubuğu Dalga boyu λcc |
nm | ≤1260 | ≤1260 | - Hayır. | - Hayır. | - Hayır. | |
| MFD | 1310nm | - Evet. | 9.2±0.4 | 9.2±0.4 | - Hayır. | - Hayır. | - Hayır. |
| 1550nm | - Evet. | 10.4±0.6 | 10.4±0.6 | - Hayır. | - Hayır. | - Hayır. | |
| Sayısal Aperture ((NA) |
- Hayır. | - Hayır. | 0.200±0.05 | 0.275±0.05 |
0.200±0.05 |
||
| İki yönlü adım (mean) ölçüm) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Fiber üzerindeki düzensizlikler Uzunluk ve nokta |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Devamsızlık | |||||||
| Farklılık geri dağılımı katsayısı |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Zayıflama tekdüzeliği | dB/km | ≤0.01 | ≤0.01 | ||||
| Çekirdek dimateri | - Evet. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Kaplama çapı | - Evet. | 125.0±0.05 | 125.0±0.05 | 125.0±0.05 | 125.0±0.05 | 125.0±0.05 | |
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Kaplama çapı | - Evet. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Kaplama/kırık Merkezi hatası |
- Evet. | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Çembersiz kaplama | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Çekirdek/kaplama konentrikliği hatası | - Evet. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Kavşak (radius) | - Evet. | ≤4 | ≤4 | - Hayır. | - Hayır. | - Hayır. | |
