Tüm Dielektrik Kendini Destekleyen Kablo
>
|
|
| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | ADSS |

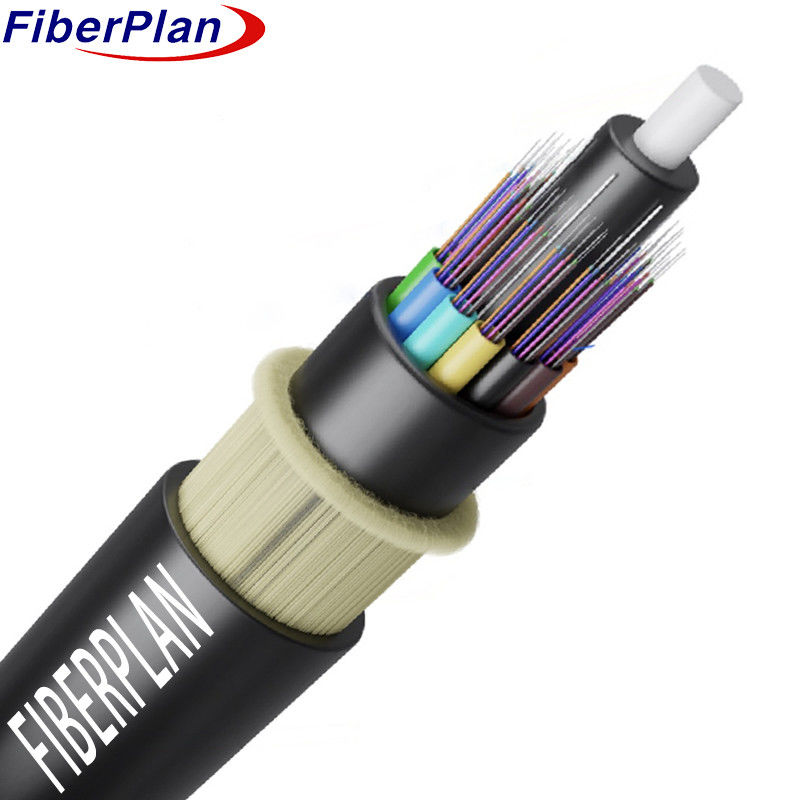

Aramid ipliği ile güçlendirilmiş daha fazla germe gücü için ADSS
Açıklama
ADSS (All-Dielectric Self-Supporting) kablosu, liflerin yerleştirildiği bir yapı dizisini takip eder
Yüksek modüllü bir plastik boş tüpün içinde ve suya dayanıklı bir bileşikle doldurulmuştur.
Doldurma sonrası, ince bir kablo çekirdeği oluşturur.
Çekirdeği korumak için PE (polietilen) iç kabuk eklenir.
Son olarak kablo PE veya AT (anti-tracking) dış kabuğu ile bitirilmiştir.
İnşaatını tamamlıyor.
Uygulama
1 Üst elektrik hattı durumunun dikkate alınması: ADSS kablosunun tasarımı
Uçak elektrik hatlarının gerçek durumu ve özellikleri, uyumluluğu ve uygunluğunu sağlar.
2 110kV'den aşağı elektrik hatları için kaplama: 110kV'den aşağı elektrik hatları için tasarlanmış ADSS kabloları,
PE dış kabuğu, bu düşük gerilimli hatların gereksinimlerini karşılamak için tasarlanmıştır.
3 110kV veya daha yüksek olan elektrik hatları için kaplama: 110kV veya daha yüksek olan yüksek voltajlı elektrik hatları,
Elektrikli izlenme ve koruma sistemlerine karşı daha iyi yalıtım ve koruma sağlayan bir AT (anti-tracking) dış kabuğu ile donatılmıştır.
Trical izleme.
4 Çeşitli Uzunluklar İçin Aramid Tasarımı: Aramid miktarı ve ipleme işlemi titizlikle tasarlanmıştır
farklı yayılımların ortaya koyduğu talepleri karşılamak, kablonun değişen yayılımlarda dayanıklılığını ve güvenilirliğini sağlamak
Danslar.
Özellikleri
1 ADSS kablosu tasarımı, havada elektrik hatlarının mevcut koşullarına uyum sağlamak için özelleştirilmiştir.
2 PE dış kabuğu 110kV'den aşağı elektrik hatları için kullanılır.
3 AT dış kabuk, 110 kV veya daha yüksek olan elektrik hatları için kullanılır.
4 Uyumlu aramid miktarı ve dallama yöntemleri, çeşitli uzatma gereksinimlerini etkili bir şekilde karşılar.
Kablo yapımı ayrıntıları
| Fiber sayısı | 24-144 çekirdek | |||||||
| Doldurma ipi | 2.0mm | |||||||
| Nem Bariyeri | Su engelleme sistemi | |||||||
| Merkezi güç üyesi | malzeme | PE'li FRP/FRP | ||||||
| boyut | 2.1mm | |||||||
| Tüp doldurma | Tüp doldurma bileşiği | |||||||
| dolgu | PP tüp / PVC tüp | |||||||
| İç kabuk | malzeme | PE | ||||||
| Sıfır tüp | malzeme | PBT | ||||||
| çapı | F2.2mm (dış/iç) | |||||||
| Dış kabuk | malzeme | PE/HDPE | ||||||
| çapı | 11±0,2 mm | |||||||
Fiber rengi
|
Fiber sayısı 8 tüp başına çekirdekler |
1 | 2 | 3 | 4 | 5 | 6 |
| Mavi | Turuncu | Yeşil | Kahverengi | Gri | Beyaz | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Kırmızı | Siyah | Sarı | Mor | Pembe | Aqua | |
| Renk 13 ~ 24 siyah bir izleyici ile işaretlenir. | ||||||
Kablo Mekanik özelliği
| çekirdek | Kablo çapı | Ağırlık | |||||
| 2 çekirdekten 60 çekirdeklere | 12±0,2 mm | 140±3kg/km | |||||
| 72 çekirdek | 13±0,2 mm | 190±3kg/km | |||||
| 96 çekirdek | 14.5±0.2 mm | 220±3kg/km | |||||
| 144 çekirdek | 16.5±0.2 mm | 240±3kg/km | |||||
| Rek.günlük maksimum çalışma gerilimi | 88kN | ||||||
| Maks. İzin verilen çalışma gerilimi | 32.7KN | ||||||
| Elastisite modülü | 37KN/mm2 | ||||||
| Min Bending Radius ((mm) | Operasyon | 240 mm | |||||
| Kurulum | 390mm | ||||||
| Ekstra yük | Ekstra yük 0.5% ~ 0.7% | ||||||
| Buz | 5 mm | ||||||
| Rüzgar hızı | 35m/s | ||||||
Fiber özelliği
| Fiber tarzı | Birim | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Durum | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| zayıflama | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Hayır. | - Hayır. | |||
| Depresyon | 1550nm | Ps/ ((nm*km) | - Hayır. | ≤18 | - Hayır. | - Hayır. | Depresyon |
| 1625nm | Ps/ ((nm*km) | - Hayır. | ≤22 | - Hayır. | - Hayır. | ||
| Bant genişliği | 850nm | MHZ.KM | - Hayır. | - Hayır. | 400 TL | ¥160 | Bant genişliği |
| 1300nm | MHZ.KM | - Hayır. | - Hayır. | ¥800 | 500 TL | ||
| Sıfır dağılım dalga boyu | nm | 1300-1324 | 1302 TL. ≤1322 |
- Hayır. | - Hayır. | 1295 TL, ≤1320 |
|
| Sıfır basınç eğim | nm | ≤0.092 | ≤0.091 | - Hayır. | - Hayır. | - Hayır. | |
| PMD Maksimum Bireysel Lif | ≤0.2 | ≤0.2 | - Hayır. | - Hayır. | ≤0.11 | ||
| PMD Tasarım Bağlantısı Değeri | Ps(nm2*k m) |
≤0.12 | ≤0.08 | - Hayır. | - Hayır. | - Hayır. | |
| Fiber kesme dalga uzunluğu λc | nm | ¥ 1180, ≤1330 |
1180 TL. ≤1330 |
- Hayır. | - Hayır. | - Hayır. | |
| Kablo çubuğu Dalga boyu λcc |
nm | ≤1260 | ≤1260 | - Hayır. | - Hayır. | - Hayır. | |
| MFD | 1310nm | - Evet. | 9.2±0.4 | 9.2±0.4 | - Hayır. | - Hayır. | - Hayır. |
| 1550nm | - Evet. | 10.4±0.8 | 10.4±0.8 | - Hayır. | - Hayır. | - Hayır. | |
| Sayısal Aperture ((NA) |
- Hayır. | - Hayır. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| İki yönlü adım (mean) ölçüm) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Fiber üzerindeki düzensizlikler Uzunluk ve nokta |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Devamsızlık | |||||||
| Farklılık geri dağılımı katsayısı |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Zayıflama tekdüzeliği | dB/km | ≤0.01 | ≤0.01 | ||||
| Çekirdek dimateri | - Evet. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Kaplama çapı | - Evet. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Kaplama çapı | - Evet. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Kaplama/kırık Merkezi hatası |
- Evet. | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Çembersiz kaplama | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Çekirdek/kaplama konentrikliği hatası | - Evet. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Kavşak (radius) | - Evet. | ≤4 | ≤4 | - Hayır. | - Hayır. | - Hayır. | |
