Tüm Dielektrik Kendini Destekleyen Kablo
>
|
|
| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | ADSS |

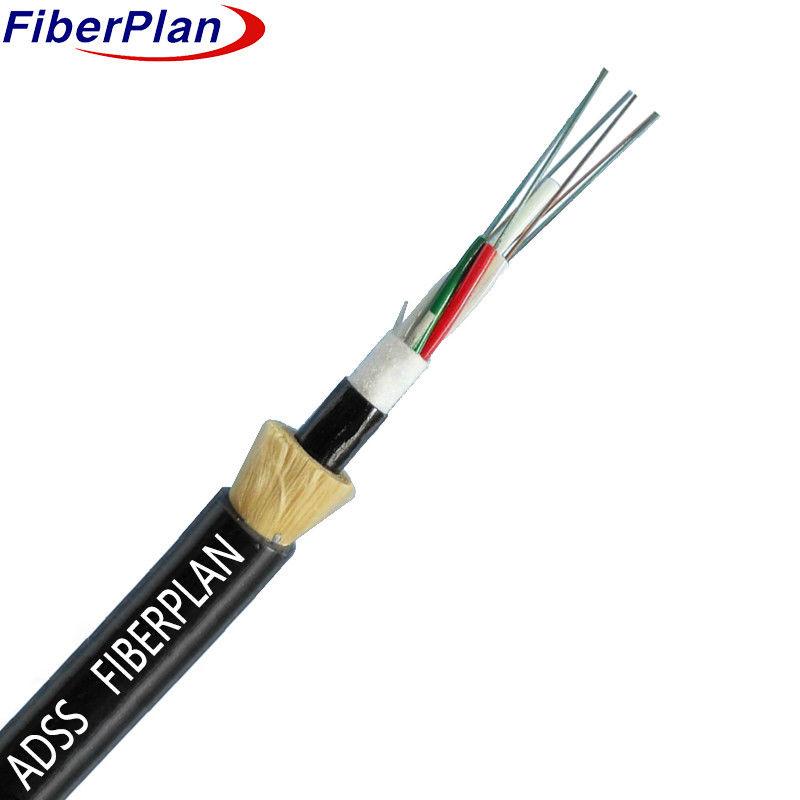

Tüm Dielektrik Kendiliğinden Desteklenen ADSS Fiber Optic Kablosu
Açıklama
Kablo tasarımı, lifleri barındıran yüksek modüllü plastik borular içerir ve su geçirmez bir
Bir ekstra koruma katmanı ekleyerek, Kevlar bu montajın etrafını sarar.
Ve kompakt yapısı, Kevlar ipliği ve gevşek tüpü su engelleyen bir malzeme ile ayırır.
Kablo dayanıklı bir polietilen (PE) kılıfıyla kaplıdır ve dış unsurlara karşı koruma sağlar.
Uygulama
Bu spesifikasyon, tek ceketli tümüyle dielektrik kendi kendine destekleyici (ADSS) için genel ön koşulları belirtir.
Havalı veya kanal kurulumları için tasarlanmış kablo.
Özellikleri
1 Çeşitli sıcaklıklarda güvenilir mekanik performans.
2 Dayanıklılık için hidrolize dayanıklı, yüksek dayanıklılıklı gevşek tüp.
3 Önemli liflerin korunması için özel tüp doldurma bileşiği.
4 Çeşitli kurulum için esneklik ile ezme direnci dengeler.
5 İki paralel çelik tel tarafından sağlanan daha yüksek germe dayanıklılığı.
6 Kompak ve hafif tasarım, kolay ve kullanıcı dostu kurulum için.
Kablo yapımı ayrıntıları
| Fiber sayısı | 2-144 çekirdek | |||||||
| Nem Bariyeri | Su engelleyici bant | |||||||
| Boş tüp ve dolgu elemanları | malzeme | PBT | ||||||
| çapı | 2.1mmF±0.2mm | |||||||
| Merkezi güç üyesi | malzeme | FRP | ||||||
| boyut | 1.8mm±0.1mm | |||||||
| İpek | Dupont Kelver ipliği (7 adet) | |||||||
| Çatlaklık | 50m~150m | |||||||
| Kablo genel çapı | 9~11.0mm±0.3mm | |||||||
| Sıfır tüp | malzeme | PBT | ||||||
| çapı | F2.2 (dış/iç) | |||||||
| Kablo ağırlığı km | 65 kg/km | |||||||
| Dış kabuk | malzeme | PE | ||||||
| kalınlığı | 1.5~2.0mm±0.2mm | |||||||
| Kablo ağırlığı km | 105 kg/km | |||||||
Fiber rengi
|
Fiber sayısı Tüp başına 12 çekirdek |
1 | 2 | 3 | 4 | 5 | 6 |
| Mavi | Turuncu | Yeşil | Kahverengi | Gri | Beyaz | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Kırmızı | Siyah | Sarı | Mor | Pembe | Aqua | |
| Renk 13 ~ 24 siyah bir izleyici ile işaretlenir. Siyah renk için işaretli siyah izleyici gerekmez, bunun yerine doğal renk kullanılır. | ||||||
Kablo Mekanik özelliği
| Parçalar | Açıklama | ||||||
| Kurulum sıcaklığı ((°C) | -15 ~ +60 | ||||||
| Çalışma sıcaklığı (°C) | -40 ~ +70 | ||||||
| Min Eğiliş Yarıçapı ((mm) | Uzun vadeli | 10D | |||||
| Kısa süreli | 20D | ||||||
| İzin verilen germe dayanıklılığı ((N) | Uzun vadeli | 600 | |||||
| Kısa süreli | 1500 | ||||||
| Çakma yükü ((N/100mm) | Uzun vadeli | 300 | |||||
| Kısa süreli | 1000 | ||||||
Fiber özelliği
| Fiber tarzı | Birim | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Durum | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| zayıflama | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Hayır. | - Hayır. | |||
| Depresyon | 1550nm | Ps/ ((nm*km) | - Hayır. | ≤18 | - Hayır. | - Hayır. | Depresyon |
| 1625nm | Ps/ ((nm*km) | - Hayır. | ≤22 | - Hayır. | - Hayır. | ||
| Bant genişliği | 850nm | MHZ.KM | - Hayır. | - Hayır. | 400 TL | ¥160 | Bant genişliği |
| 1300nm | MHZ.KM | - Hayır. | - Hayır. | ¥800 | 500 TL | ||
| Sıfır dağılım dalga boyu | nm | 1300-1324 | 1302 TL. ≤1322 |
- Hayır. | - Hayır. | 1295 TL, ≤1320 |
|
| Sıfır basınç eğim | nm | ≤0.092 | ≤0.091 | - Hayır. | - Hayır. | - Hayır. | |
| PMD Maksimum Bireysel Lif | ≤0.2 | ≤0.2 | - Hayır. | - Hayır. | ≤0.11 | ||
| PMD Tasarım Bağlantısı Değeri | Ps (((nm2*km) | ≤0.12 | ≤0.08 | - Hayır. | - Hayır. | - Hayır. | |
| Fiber kesme dalga uzunluğu λc | nm | ¥ 1180, ≤1330 |
1180 TL. ≤1330 |
- Hayır. | - Hayır. | - Hayır. | |
| Kablo sutoff dalga boyu λcc | nm | ≤1260 | ≤1260 | - Hayır. | - Hayır. | - Hayır. | |
| MFD | 1310nm | - Evet. | 9.2±0.3 | 9.2±0.3 | - Hayır. | - Hayır. | - Hayır. |
| 1550nm | - Evet. | 10.4±0.4 | 10.4±0.4 | - Hayır. | - Hayır. | - Hayır. | |
| Sayısal Aperture ((NA) |
- Hayır. | - Hayır. | 0.200±0.015 | 0.275±0.015 | 0.200±0.015 | ||
| İki yönlü adım (mean) ölçüm) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Fiber üzerindeki düzensizlikler Uzunluk ve nokta |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Devamsızlık | |||||||
| Farklılık geri dağılımı katsayısı |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Zayıflama tekdüzeliği | dB/km | ≤0.01 | ≤0.01 | ||||
| Çekirdek dimateri | - Evet. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Kaplama çapı | - Evet. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Kaplama çapı | - Evet. | 242±5 | 242±5 | 242±5 | 242± 5 | 242±5 | |
| Kaplama/kırık Merkezi hatası |
- Evet. | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Çembersiz kaplama | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Çekirdek/kaplama konentrikliği hatası | - Evet. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Kavşak (radius) | - Evet. | ≤3 | ≤3 | - Hayır. | - Hayır. | - Hayır. | |
