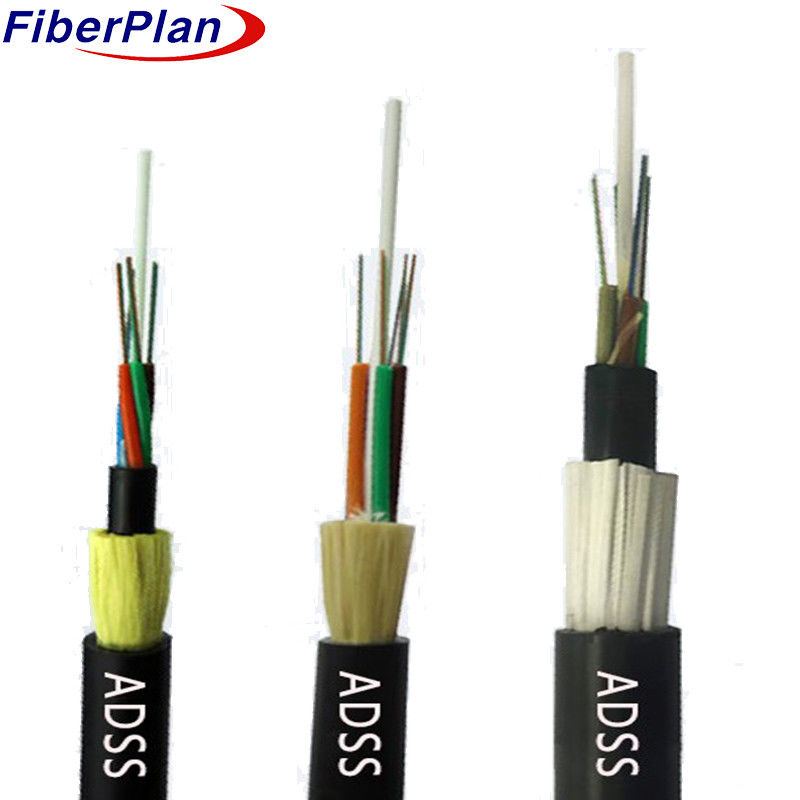

Yüksek Performanslı Çift Kapalı ADSS Fiber Optic Kablosu
Açıklama
ADSS optik fiber kablo yapısı 250μm lifleri barındıran gevşek boru tabakası kanalı tasarımı kullanır
Yüksek modüllü bir malzemeyle doldurulmuş, etkili bir şekilde su geçirmez bir tüpün içinde.
Merkezi güçlendirici çekirdek (FRP), daha fazla su engelleme merhemle güçlendirilmiş kompakt bir kablo çekirdek oluşturur.
Kablo çekirdeğinin üzerinde iç polietilen (PE) kablosu, arazi için aramit ile güçlendirilir.
Bu tasarım, çeşitli ürünler için uyarlanabilir.
10kV ve 35kV elektrik hatları için PE kaplama yeterlidir; ancak 110kV için
ve 220kV hatları, elektrik alanı dağılımının hesaplamaları asılma noktasının yerleştirilmesini dikte eder,
Aramid lif miktarı ve serme süreci farklı uzatma geri dönüşümlerini karşılamak için ince ayarlanmıştır.
İstekler.
Uygulama
1 Uçlu elektrik hattı koşullarına göre uyarlanmış ADSS kablo tasarımı.
2 110kV altındaki hatlar için PE dış kabuk; 110kV+ hatlar için AT kabuk.
3 Aramid miktarı ve çeşitli uzatma talepleri için tasarlanmış.
4 En iyi kablo performansı için stratejik değerlendirmeler.
Özellikleri
1 Güç kesilmeden canlı kurulum yeteneği.
2 Buz ve rüzgar yükünü en aza indirmek için hafif ve kompakt tasarım.
3 Uzun ömürlülük: 30 yıllık bir yaşam süresi için tasarlanmıştır.
4 Yüksek germe dayanıklılığı ve sıcaklık performansı.
İsimsel tasarım parametreleri
| Fiberlerin sayısı | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Tüp sayısı | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Doldurma çubuğu | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| tüp başına lifler | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Çubuk çapı (± 0,2 mm) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Adı çapı (± 0,5 mm) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| Sıfır tüp | Malzeme | PBT | Renk | Standart spektrum | |||
| Doldurma çubuğu | Malzeme | PP | Renk | Siyah | |||
| En yüksek germe dayanıklılığı | 4000N | ||||||
| En yüksek ezme yükü | 3000N/100mm | ||||||
| Minimum bükme yarıçapı | 10D | ||||||
| Uzunluk | 100m - 500m | ||||||
| Dış kabuk malzemesi | PE | ||||||
| Sıcaklık aralığı | -20°C ~ 70°C | ||||||
Fiber özellikleri
| Elyaf türü | Birim | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Durum | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Zayıflama | dB/km | ≤ 0,36 / 0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| Kaplama çapı | - Evet. | 125 ± 0.5 | 125 ± 0.5 | 125 ± 0.5 | |||
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| Kaplama çapı | - Evet. | 242±6 | 242±6 | 242±6 | |||
