| Menşe yeri | Çin |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | GYTA53 |

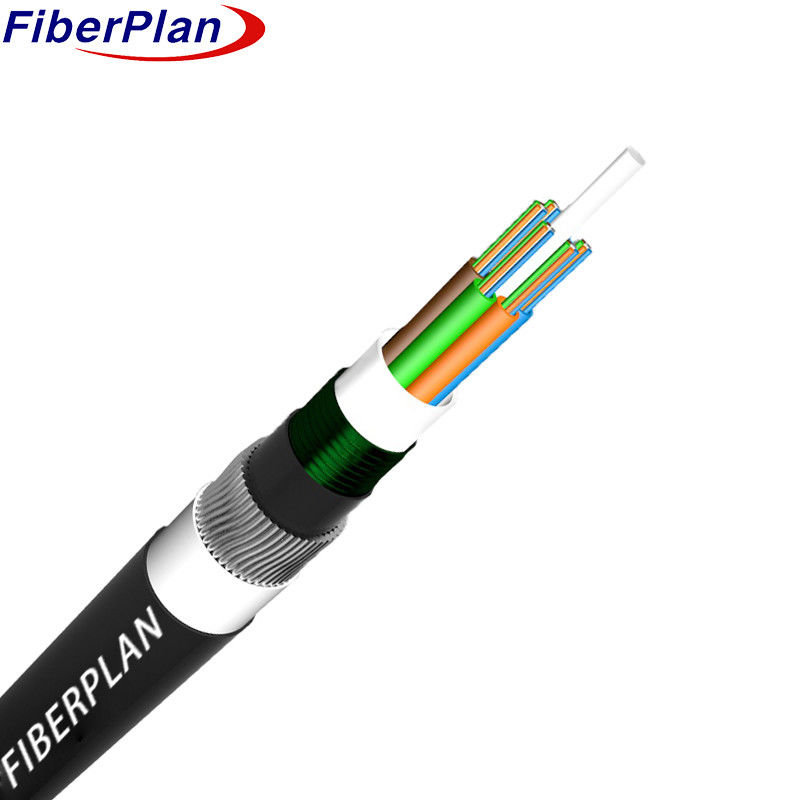

Çifte zırhlı, çift kaplamalı, dış mekan optik kablosu GYTA53
Açıklama
Kablo yapısı, yüksek modüllü plastik gevşek tüple doldurulmuş optik lifler içerir.
Çekirdekinde, bazen polietilenle kaplanmış çelik bir tel vardır.
Yüksek lif sayısına sahip kablolar için, metal dayanıklılık üyesi olarak hizmet eder.
Bu çekirdek tamamen bir kablo çekirdeği ile doludur.
Kablo, suların içeri girmesini önlemek için, ardından ince bir PE iç kapağı uygulanır.
uzunlamasına uygulanan bir PSP katmanı ile daha da güçlendirilmiş ve PE dış örtü ile tamamlanmıştır
Dayanıklılığı ve dış unsurlara karşı korumayı artırmak için.
Uygulama
*Dışarı Dağıtım Adaptasyonu:Dışarı ortamlar için uyarlanmış, bu kablo özellikle
Çevresel zorluklara dayanacak şekilde tasarlanmış, açık havada güvenilir bir performans sağlar
Dağıtım senaryoları.
* Çok yönlü kurulum seçenekleri: Havadan kurulum da dahil olmak üzere birden fazla kurulum yöntemi ile uyumludur
yayılma, kanal montajı ve doğrudan gömme, altyapı planlamasında esneklik sağlar.
*Uzak mesafeli ve yerel alan ağ iletişimleri için idealdir:
Hem uzun mesafeli iletişim hem de yerel alan ağ kurulumlarının taleplerini,
Farklı mesafelerde etkili ve verimli veri aktarımı.
Karakteristik
* Güçlü Mekanik ve Sıcaklık Performansı: Çeşitli koşullarda güvenilir işlevselliği sağlar
Mekanik stresler ve sıcaklık koşulları.
*Hidroliz-Dayanıklı Yüksek Güçlü Sıvı Tüp:
Hidroliz, uzun süreli kablo dayanıklılığını sağlar.
* Fiber Koruması için Uzmanlı Tüp Doldurma Bileşiği:Özel bir dolgu bileşiği kullanır
Optik liflerin temel korunmasını sağlamak için tüpün içinde.
*Kırılma Direnci ve Esneklik:Çökme direncini esneklikle dengeler, çok yönlü kullanımı kolaylaştırır
Çeşitli ortamlarda kurulumlar.
* Su geçirmez tasarım önlemleri:
- Merkezi Güç Üyesi: Merkezi güç üyesi olarak çelik bir tel kullanır.
-Kablo çekirdeğinin doldurulması:Kablo çekirdeğinin tamamını artırmak için bir bileşikle doldurulmasını sağlar
Su geçirmez bütünlük.
-APL Nem Bariyeri: Nem bariyeri olarak bir Alüminyum Polietilen Laminat (APL) uygulanır.
-PSP Nemden Koruma: Nemden korunmayı arttırmak için polietilen (PSP) boyuna uygulanır.
- Su engelleme malzemesi:Güvenliği daha da sağlamak için su engelleme malzemelerini içerir
Suya karşı.
Kablo yapımı ayrıntıları
| Fiber sayısı | 12-144 çekirdek | |||||||
| Doldurma ipi | 4-0 | |||||||
| Nem Bariyeri | Su engelleme sistemi | |||||||
| Merkezi güç üyesi | malzeme | Çelik tel/FRP | ||||||
| boyut | 1.3mm | |||||||
| Tüp doldurma | Tüp doldurma bileşiği | |||||||
| İç kabuk | malzeme | PE/HDPE | ||||||
| çapı | 2.0mm | |||||||
| Sıfır tüp | malzeme | PBT | ||||||
| çapı | F2.2 (dış/iç) | |||||||
| İç zırhlı | malzeme | Alüminyum bant | ||||||
| Dış zırhlı | malzeme | Kabuklu çelik bant | ||||||
| Dış kabuk | malzeme | PE/HDPE | ||||||
| çapı | 1.7±0.1mm | |||||||
Fiber rengi
| Fiber sayısı8 çekirdektüp başına | 1 | 2 | 3 | 4 | 5 | 6 |
| Mavi | Turuncu | Yeşil | Kahverengi | Gri | Beyaz | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Kırmızı | Siyah | Sarı | Mor | Pembe | Aqua | |
| Renk 13 ~ 24 siyah bir izleyici ile işaretlenir. | ||||||
Kablo Mekanik özelliği
| çekirdek | Kablo çapı | Ağırlık | |||||
| 24 çekirdekten 42 çekirdeklere | 14.0±0.4mm | 150±4kg/km | |||||
| 48 çekirdek | 14.0±0.4mm | 200±4kg/km | |||||
| 60 çekirdek | 14.0±0.4mm | 205±4kg/km | |||||
| 72 çekirdek | 15.5±0.4 mm | 210±4kg/km | |||||
| 96 çekirdek | 17.1±0,4 mm | 270±4kg/km | |||||
| 144 çekirdek | 20.3±0.4 mm | 310±4kg/km | |||||
| Min Bending Radius ((mm) | Uzun vadeli | 10D | |||||
| Min Bending Radius ((mm) | Kısa süreli | 20D | |||||
| Min İzin Verilen Çekim Gücü ((N) | Uzun vadeli | 3000 | |||||
| Min İzin Verilen Çekim Gücü ((N) | Kısa süreli | 4000 | |||||
| Min. İzin verilen ezme yükü (N/100mm) | Uzun vadeli | 1000 | |||||
| Min. İzin verilen ezme yükü (N/100mm) | Kısa süreli | 3000 | |||||
| Çalışma sıcaklığı (°C) | -40 ~ +70 | ||||||
| Kurulum sıcaklığı ((°C) | -15 ~ +60 | ||||||
Fiber özelliği
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
