Dış Mekan Fiber Optik Kablo
>
|
| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | GYFTZY |

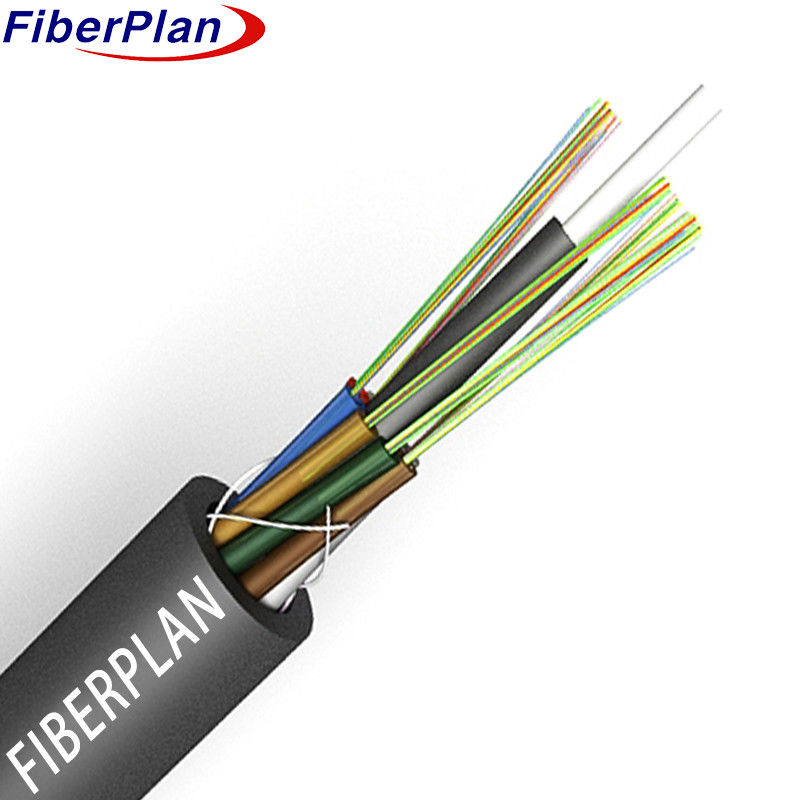

FRP Güçlendirilmiş Zırhlı Fiber Optik Kablo Ateş Geri Dayanıcı GYFTZY
Açıklama
Kablo yapımı, liflerin yüksek modüllü plastik gevşek bir tüpün içine yerleştirilmesini içerir.
Çekirdekin merkezinde, lifle güçlendirilmiş plastik (FRP) metal olmayan bir madde olarak çalışır.
Bu güç üyesini çevreleyen tüpler ve dolgular kompakt ve
Kablo çekirdeği su koruması için bileşikle doldurulduğunda, kablo bir
PE kabuğu.
Uygulama
1 Dışarıda dağıtım amacıyla ideal.
2 Gövde güç aktarım sistemleri için uygundur.
3 Erişim ve yerel ağlarda, özellikle yüksek elektromanyetik müdahale alanlarında uygulanabilir.
Özellikleri
1 Mekanik ve sıcaklık performansını gösterir.
2 Yüksek dayanıklı, hidrolize dayanıklı gevşek bir tüp kullanır.
3 Önemli lif korumasını sağlamak için özel bir tüp doldurma bileşiği kullanır.
4 Ezilme direnci ve esnekliği gösterir.
5 Kablo çekirdeğini tamamen doldurma bileşiği ile doldurur.
Yapı ayrıntıları
| Spesifikasyon | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
|---|---|---|---|---|---|---|---|---|
| Fiber sayısı | 6 | 12 | 24 | 36 | 48 | 72 | 96 | 144 |
| Tüp numarası | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Tüp başına lif | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Doldurma çubuğunun numarası | 4 | 4 | 1 | 2 | 1 | 0 | 0 | 0 |
| Tüp çapı (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Sıfır tüpün kalınlığı | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Dış çapı (± 0,2 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Nom. Ceket kalınlığı (± 0,1 mm) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Sıfır tüp malzemesi | PBT | PBT | PBT | PBT | PBT | PBT | PBT | PBT |
| Sıfır tüp rengi | Standart spektrum | Standart spektrum | Standart spektrum | Standart spektrum | Standart spektrum | Standart spektrum | Standart spektrum | Standart spektrum |
| Merkezi Güç Üstü Malzeme | FRP | FRP | FRP | FRP | FRP | FRP | FRP | FRP |
| Merkezi Güç Üstü Diametresi | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 2mm (72-144F) | 2mm (72-144F) | 2mm (72-144F) |
| Katman | - | - | - | - | - | PE (yalnızca 96F-144F için) | PE (yalnızca 96F-144F için) | PE (yalnızca 96F-144F için) |
| Doldurma çubuğu malzemesi | PP | PP | PP | PP | PP | - | - | - |
| Doldurma çubuğu rengi | Siyah | Siyah | Siyah | Siyah | Siyah | - | - | - |
| Su engelleme sistemi malzemesi | Doldurma jeli | Doldurma jeli | Doldurma jeli | Doldurma jeli | Doldurma jeli | Doldurma jeli | Doldurma jeli | Doldurma jeli |
| Dış kabuk malzemesi | PE | PE | PE | PE | PE | PE | PE | PE |
| Dış kabuk rengi | Siyah | Siyah | Siyah | Siyah | Siyah | Siyah | Siyah |
Mekanik ve çevresel performans
| Mülkiyet | Uzun vadeli | Kısa süreli |
|---|---|---|
| Çekim Gücü | 600N | 1500N |
| Kırma yükü | 300N/100mm | 1000N/100mm |
| Bükme yarıçapı | Dinamik: 20D | Statik: 10D |
| Sıcaklık Özellikleri | Depolama: -20°C - +70°C | Kurulum: -10°C - +60°C |
Fiber performansı
| Fiber Stili | Birim | SM G652D | MM 50/125 | MM 62.5/125 |
|---|---|---|---|---|
| Durum | mm | 1310/1550 | 850/1300 | 850/1300 |
| Zayıflama | dB/km | ≤ 0,36 / 0.22 | ≤3.0/1.0 | ≤3.0/1.0 |
| Kaplama çapı | - Evet. | 125 ± 0.5 | 125±0.5 | 125±0.5 |
| Kaplama Dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 |
| Kaplama çapı | - Evet. | 242±6 | 242±6 | 242±6 |
