| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | GYXTW53 |

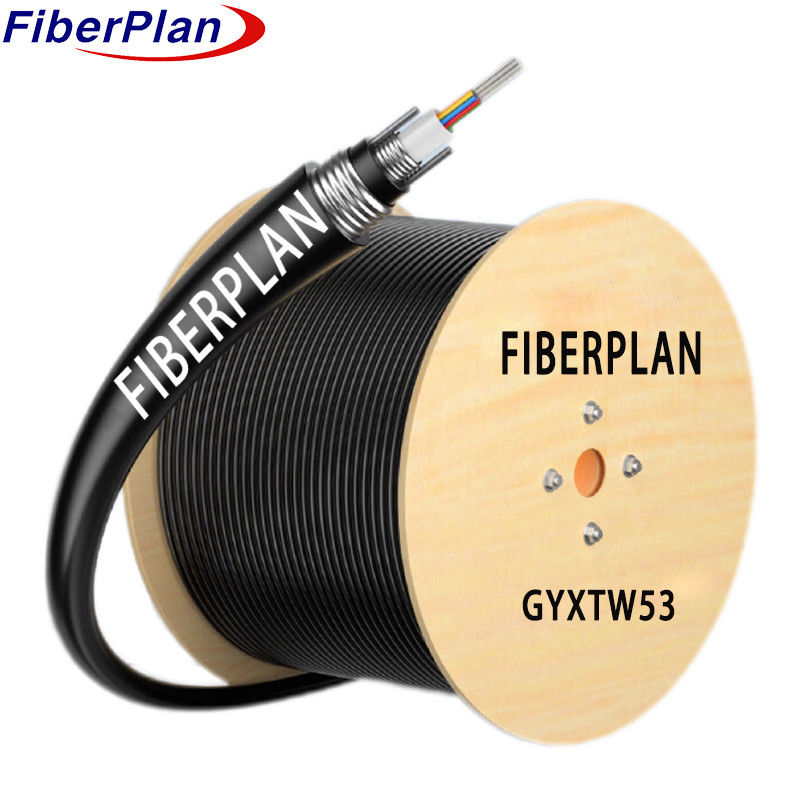

Çifte Çelik Teyp Zırhlı Tek-Tüp Paralel Çelik Güçlendirme GYXTW53
Açıklama
Optik lifler yüksek modül plastikten yapılmış gevşek bir tüpün içinde düzenlenir.
Suya dayanıklı bir bileşikle doldurulmuştur. Tüp dalgalanmış çelik bant katmanıyla sarılmıştır ve
Su engelleyicisi, dalgalanmış çelik bant ile gevşek borunun arasına yerleştirilir.
Paralel çelik teller çelik bantın her iki tarafında yerleştirilmiştir.
Kablo, genel koruma sağlayan bir polietilen (PE) kılıfıyla tamamlanmıştır
ve yalıtım.
Uygulama
* Özellikle açık havada dağıtım için tasarlanan bu kablo, çeşitli çevresel koşullar için çok uygundur.
* Uygulama açısından çok yönlü, havalı, kanal ve gömme yöntemleri ile kurulum için uygundur ve esneklik sağlar
Harekete geçiyoruz.
* Hem uzun mesafe hem de yerel alan ağ iletişim ihtiyaçlarına hizmet veren bu kablo, güvenilir bir bağlantı sağlar.
Çeşitli bağlantı gereksinimleri için bir çözüm.
Karakteristik
* Tüp liflerini korumak için bir çelik tel paralel üye ve dolgu özellikli, bu kablo çelik bantla zırhlandırılmıştır
Daha fazla dayanıklılık için.
* Mekanik ve çevresel olarak mükemmel performans göstererek zorlu koşullarda güvenilirliği sağlar.
* Kompakt yapısı ve hafif tasarımı ile, bu kablo dayanıklılığından ödün vermeden pratiklik sunar.
* Kurulum kolay ve işletim basit, bu da çeşitli uygulamalar için verimli bir seçim haline getiriyor.
Kablo İnşaatı Ayrıntıları
| Lif sayımı | 2C-24C | ||||||
| Güç üyesi | Malzeme | Çelik tel | Çapraz | 0.8mm | |||
| Sıfır tüp | Malzeme | PBT | Çapraz | 2-16 çekirdek | 2.2mm | ||
| 18-24 çekirdek | 2.8mm | ||||||
| Tüp doldurma | Mateial | Doldurma karışımı | |||||
| Su engelleme sistemi | Mateial | Su engelleyici bant | |||||
| İç kabuk | Malzeme | MDPE | Renk | Siyah | |||
| Çapraz | 7.6±0.1mm | Kalınlığı | 1.5±0.2 mm | ||||
| Dış kabuk | Malzeme | MDPE | Renk | Siyah | |||
| Çapraz | 12.2±0.3mm | Kalınlığı | 1.7±0.2 mm | ||||
Kabloların mekanik ve çevresel özellikleri
| Çekim gücü | Uzun vadeli (N) | 600N | |||||
| Kısa süreli ((N) | 1500N | ||||||
| Ezme yükü | Uzun vadeli (N) | 500N/mm | |||||
| Kısa süreli ((N) | 1500N/mm | ||||||
| Bükme yarıçapı | Dinamik | 20D | |||||
| Statik | 10D | ||||||
| Kurulum sıcaklığı | -10°C+60°C | ||||||
| Depolama sıcaklığı | -40°C+70°C | ||||||
Fiber özellikleri
| Fiber tarzı | Birim | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Durum | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Zayıflama | dB/km | ≤ 0,36 / 0.23 | ≤3.0/1.0 | ≤3.0/1.0 | |||
| Kaplama çapı | - Evet. | 125 ± 0.5 | 125 ± 0.5 | 125 ± 0.5 | |||
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| Kaplama çapı | - Evet. | 242±6 | 242±6 | 242±6 | |||
