| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | GYFTY53 |

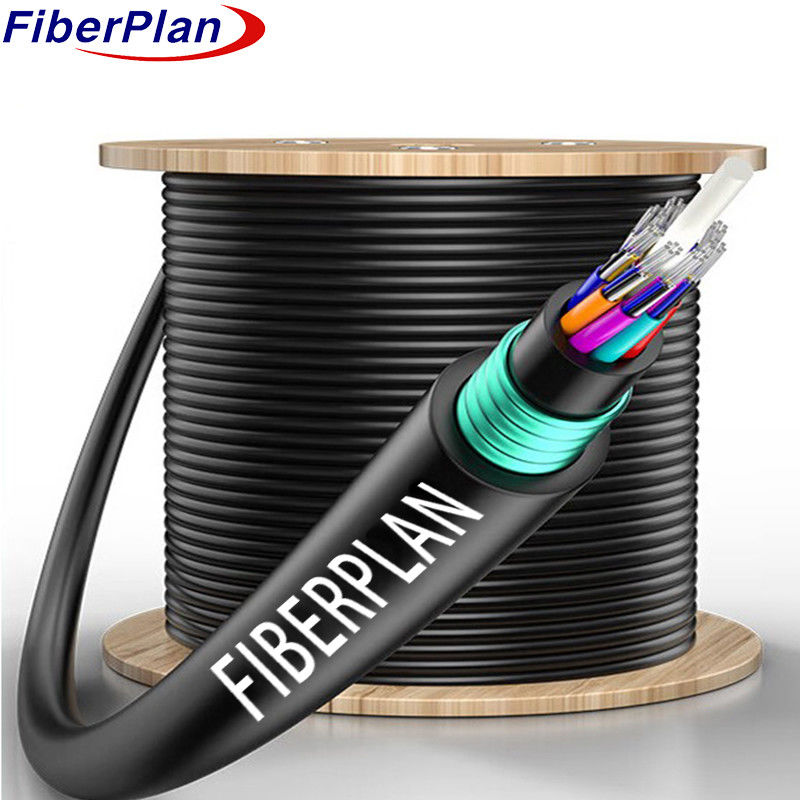

Doğrudan gömme GYFTY53 Kanal 6 iplik zırhlı fiber optik kablo kemirgenlere karşı
Açıklama
Kablo tasarımı, yüksek dayanıklılıklı plastikten yapılmış esnek bir tüpün içinde yer alan liflerden oluşur.
Suya dayanıklı bir bileşik. Çekirdekte, bazen polietilen kaplanmış, lifle güçlendirilmiş bir plastik (FRP) vardır.
Ne (PE) daha yüksek lif sayıları için, dielektrik dayanıklılık üyesi olarak hizmet eder.
Kablo çekirdeği su girmesine karşı korunmak için doldurulur.
Su geçirmez bantla kaplanmış ve ince bir PE iç kapağı ile kaplanmıştır.
Kabloyu koruyucu bir PE dış kabuğu ile tamamlayan iç kapağın üzerine uygulanır.
Uygulama
★ Çeşitli ortamlarda esnekliği sağlayan açık hava dağıtım ve doğrudan gömülme için inşa edilmiştir.
★ Enerji transferi verimliliğini artırmak için gövde güç aktarım sistemleri için optimize edilmiş.
★ Yüksek elektromanyetik müdahaleye sahip alanlarda erişim ve yerel ağlar için idealdir, zorlu ortamlarda güvenilir bağlantı sağlar.
Karakteristik
★ Güçlü mekanik özellikler ve değişen sıcaklıklara dayanıklılık.
★ Hidrolize dayanıklı yüksek dayanıklı gevşek boru tasarımı.
★ Önemli lif koruması için özel boru doldurma bileşiği.
★ Çok yönlü kullanım için dengeli ezme direnci ve esneklik.
★ Kablo çekirdeğinin doldurulmasını gevşek boru doldurma karışımı ile tamamlayın.
★ PSP katmanı nem direncini arttırır ve genel korumayı artırır.
Yapı ayrıntıları
| Fiberlerin sayısı | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Tüp sayısı | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| tüp başına lifler | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Doldurma çubuğu | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Çıkarılmış boru çapı (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| İç kabuk çapı (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Dış çapı (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Dış çapının kalınlığı (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Sıfır tüp | Malzeme | PBT | Renk | Standart spektrum | |||
| Doldurma çubuğu | Malzeme | PP | Renk | Siyah | |||
| Tüp doldurma | Malzeme | Doldurma karışımı | |||||
| Merkezi güç üyesi | Malzeme | FRP | Çapraz | 2.0mm | |||
| Su bloklama sistemi | Malzeme | Su koruyucu bant / doldurma jeli | |||||
| Kırma kablosu | Qty | 2 adet | Renk | Beyaz | |||
| İç kabuk | Malzeme | PE | Renk | Siyah | |||
| Zırh | Malzeme | Kabuklu çelik bant | |||||
| Dış kabuk | Malzeme | PE | Renk | Siyah | |||
Mekanik ve çevresel performans
| Çekim gücü | Uzun vadeli (N) | 1000N | |||||
| Kısa süreli ((N) | 3000N | ||||||
| Ezme yükü | Uzun vadeli | 3000N/100mm | |||||
| Kısa süreli | 1000N/100mm | ||||||
| Bükme yarıçapı | Dinamik | 20D | |||||
| Statik | 10D | ||||||
| Kurulum sıcaklığı | -10°C+60°C | ||||||
| Depolama sıcaklığı | -40°C+70°C | ||||||
Fiber özellikleri
| Elyaf türü | Birim | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Durum | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Zayıflama | dB/km | ≤ 0,35/0.20 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| Kaplama çapı | - Evet. | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| Kaplama çapı | - Evet. | 242±3 | 242±3 | 242±3 | |||
