Dış Mekan Fiber Optik Kablo
>
|
| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | GYFTZY |

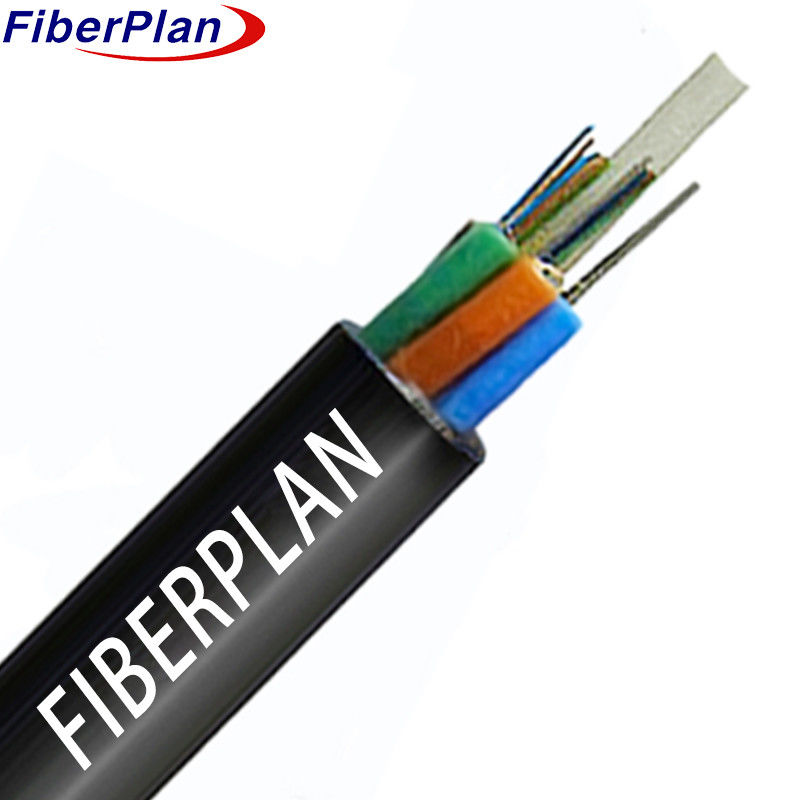

Dışarısı zırhlı olmayan tek/çok modlu yangın önleyici GYFTZY
Açıklama
Bu düzenleme, liflerin yüksek modüllü bir plastik boş tüpün içine yerleştirilmesini ve su geçirmez bir kapla doldurulmasını içerir
Fiber Reinforced Plastic (FRP), metal olmayan dayanıklılık olarak hizmet eder.
Bu kuvvetli üyenin etrafında, tüpler ve dolgular bir
Kablo çekirdeği, su girmesine karşı korunmak için koruyucu bir dolgu kablosuyla doldurulur.
Son olarak, kablo PE kablosuyla kaplanır ve montaj tamamlanır.
Uygulama
☆ Açık hava dağıtım ağları için idealdir.
☆ Gövde güç aktarım sistemleri için uygundur.
☆ Yüksek elektromanyetik müdahale alanlarında erişim ağları ve yerel ağlar için güvenilir.
Özellikleri
☆ Mükemmel mekanik ve sıcaklık performansı.
☆ Hidroliz direnci olan yüksek dayanıklı gevşek tüp.
☆ Özel tüp doldurma bileşiği, kritik lif korumasını sağlar.
☆ Üstün ezme direnci ve esnekliği.
☆ Tüp doldurma bileşiği ile tam kablo çekirdeği doldurma.
Yapı ayrıntıları
| Spesifikasyon | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
|---|---|---|---|---|---|---|---|---|
| Fiber sayısı | 6 | 12 | 24 | 36 | 48 | 72 | 96 | 144 |
| Tüp numarası | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Tüp başına lif | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Doldurma çubuğunun numarası | 4 | 4 | 1 | 2 | 1 | 0 | 0 | 0 |
| Tüp çapı (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Sıfır tüpün kalınlığı | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Dış çapı (± 0,2 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Nom. Ceket kalınlığı (± 0,1 mm) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Sıfır tüp malzemesi | PBT | PBT | PBT | PBT | PBT | PBT | PBT | PBT |
| Sıfır tüp rengi | Standart spektrum | Standart spektrum | Standart spektrum | Standart spektrum | Standart spektrum | Standart spektrum | Standart spektrum | Standart spektrum |
| Merkezi Güç Üstü Malzeme | FRP | FRP | FRP | FRP | FRP | FRP | FRP | FRP |
| Merkezi Güç Üstü Diametresi | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 2mm (72-144F) | 2mm (72-144F) | 2mm (72-144F) |
| Katman | - | - | - | - | - | PE (yalnızca 96F-144F için) | PE (yalnızca 96F-144F için) | PE (yalnızca 96F-144F için) |
| Doldurma çubuğu malzemesi | PP | PP | PP | PP | PP | - | - | - |
| Doldurma çubuğu rengi | Siyah | Siyah | Siyah | Siyah | Siyah | - | - | - |
| Su engelleme sistemi malzemesi | Doldurma jeli | Doldurma jeli | Doldurma jeli | Doldurma jeli | Doldurma jeli | Doldurma jeli | Doldurma jeli | Doldurma jeli |
| Dış kabuk malzemesi | PE | PE | PE | PE | PE | PE | PE | PE |
| Dış kabuk rengi | Siyah | Siyah | Siyah | Siyah | Siyah | Siyah | Siyah |
Mekanik ve çevresel performans
| Mülkiyet | Uzun vadeli | Kısa süreli |
|---|---|---|
| Çekim Gücü | 600N | 1500N |
| Kırma yükü | 300N/100mm | 1000N/100mm |
| Bükme yarıçapı | Dinamik: 20D | Statik: 10D |
| Sıcaklık Özellikleri | Depolama: -20°C - +70°C | Kurulum: -10°C - +60°C |
Fiber performansı
| Fiber Stili | Birim | SM G652D | MM 50/125 | MM 62.5/125 |
|---|---|---|---|---|
| Durum | mm | 1310/1550 | 850/1300 | 850/1300 |
| Zayıflama | dB/km | ≤ 0,36 / 0.22 | ≤3.0/1.0 | ≤3.0/1.0 |
| Kaplama çapı | - Evet. | 125±1 | 125±1 | 125±1 |
| Kaplama Dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 |
| Kaplama çapı | - Evet. | 242±7 | 242±7 | 242±7 |
