| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | GYTS |

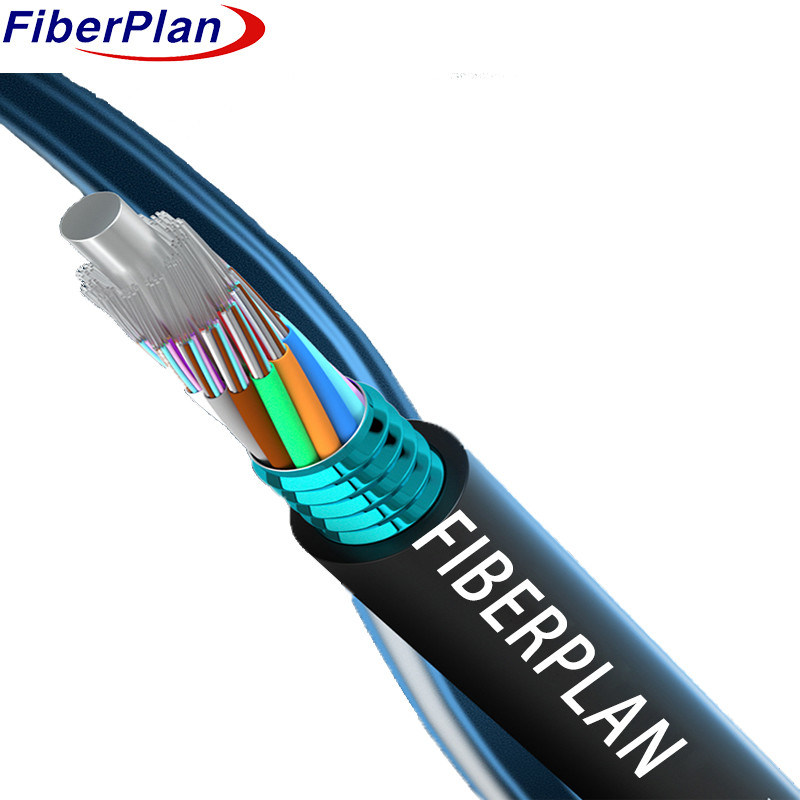

Tek çok modlu çelik bant zırhlı fiber optik kablo GYTS
Açıklama
Tek veya çok modlu lifler, yüksek modüllü plastikten oluşan gevşek bir tüpün içine yerleştirilir.
Bu borular suya dayanıklı bir bileşikle doludur.
Daha yüksek lif sayısına sahip kablolar için polietilen, metal dayanıklılık elemanı olarak rol oynar.
PSP, kablo üzerinde uzunlamasına uygulanır.
Son olarak kablo enkarne edilir ve bu kablolar bir arada yerleştirilir.
PE kılıfında.
Uygulama
1 Çeşitli çevresel koşullarda dayanıklılık ve esneklik sağlayan açık hava dağıtımına uyarlanmıştır.
2 Çok yönlü dağıtım seçeneklerini kolaylaştıran hava kurulumları ve boru hattı döşeme yöntemleri için idealdir.
3 Hem uzun mesafe hem de yerel alan ağ iletişimleri için tasarlanmıştır ve güvenilir bağlantı sağlar.
Karakteristik
1 Mekanik dayanıklılığı ve sıcaklığa dayanıklılığı.
2 Hidrolize dayanıklı, yüksek dayanıklı gevşek boru, lif koruması için.
3 Özel olarak tasarlanmış tüp dolgu bileşiği liflerin korunmasını sağlar.
4 Çok yönlü kullanım için üstün ezme direnci ve esneklik.
5 PE kabuğu kabloyu UV radyasyondan korur.
6 Su geçirmez özellikler arasında çelik tel merkez dayanıklılık elemanı, gevşek boru ve kablo çekirdeği dolumu ve
Nemden korunmak için PSP.
Kablo yapımı ayrıntıları
| Fiber sayısı | 2~144 çekirdek | |||||||
| Nem Bariyeri | Su engelleme sistemi | |||||||
| Merkezi güç üyesi | Malzeme | PE kapaklı çelik tel/FRP/FRP | ||||||
| boyut | 1.5mm~2.0mm | |||||||
| Sıfır tüp | malzeme | PBT | ||||||
| çapı | F2.2 (dış/iç) | |||||||
| Tüp doldurma | Tüp doldurma bileşiği | |||||||
| Zırh | Malzeme | Kabuklu çelik bant | ||||||
| Dış kabuk | malzeme | PE,HDPE | ||||||
| çapı | 1.70±0.2 mm | |||||||
Fiber rengi
| Her kişiye verilen lif sayısı tüp 8 çekirdek |
1 | 2 | 3 | 4 | 5 | 6 |
| Mavi | Turuncu | Yeşil | Kahverengi | Gri | Beyaz | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Kırmızı | Siyah | Sarı | Mor | Pembe | Aqua | |
| Renk 13 ~ 24 siyah bir izleyici ile işaretlenir. | ||||||
Kablo Mekanik özelliği
| çekirdek | Kablo çapı | Ağırlık | |||||
| 2 çekirdekten 60 çekirdeklere | 10.0±0.3mm | 115±5kg/km | |||||
| 72 çekirdek | 10.5±0.3mm | 120±5kg/km | |||||
| 96 çekirdek | 12.5±0.3mm | 180±5kg/km | |||||
| 144 çekirdek | 14.5±0.3mm | 245±5kg/km | |||||
| Min Bending Radius ((mm) | Uzun vadeli | 10D | |||||
| Min Eğme Yarıçap ((mm) |
Kısa süreli | 20D | |||||
| Min izin verilir Çekim dayanıklılığı ((N) |
Uzun vadeli | 600 | |||||
| Min izin verilir Çekim dayanıklılığı ((N) |
Kısa süreli | 1500 | |||||
| Çakma yükü (N/100mm) | Uzun vadeli | 300 | |||||
| Çakma yükü (N/100mm) | Kısa süreli | 1000 | |||||
| Operasyon sıcaklık (°C) |
-40+70 | ||||||
| Kurulum sıcaklık ((°C) |
-20 + 60 | ||||||
Fiber özelliği
| Fiber tarzı | Birim | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Durum | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| zayıflama | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Hayır. | - Hayır. | |||
| Depresyon | 1550nm | Ps/ ((nm*km) | - Hayır. | ≤18 | - Hayır. | - Hayır. | Depresyon |
| 1625nm | Ps/ ((nm*km) | - Hayır. | ≤22 | - Hayır. | - Hayır. | ||
| Bant genişliği | 850nm | MHZ.KM | - Hayır. | - Hayır. | 400 TL | ¥160 | Bant genişliği |
| 1300nm | MHZ.KM | - Hayır. | - Hayır. | ¥800 | 500 TL | ||
| Sıfır dağılım dalga boyu | nm | 1300-1324 | 1302 TL. ≤1322 |
- Hayır. | - Hayır. | 1295 TL, ≤1320 |
|
| Sıfır basınç eğim | nm | ≤0.092 | ≤0.091 | - Hayır. | - Hayır. | - Hayır. | |
| PMD Maksimum Bireysel Lif | ≤0.2 | ≤0.2 | - Hayır. | - Hayır. | ≤0.11 | ||
| PMD Tasarım Bağlantısı Değeri | Ps (((nm2*km) | ≤0.12 | ≤0.08 | - Hayır. | - Hayır. | - Hayır. | |
| Fiber kesme dalga uzunluğu λc | nm | ¥ 1180, ≤1330 |
1180 TL. ≤1330 |
- Hayır. | - Hayır. | - Hayır. | |
| Kablo çubuğu Dalga boyu λcc |
nm | ≤1260 | ≤1260 | - Hayır. | - Hayır. | - Hayır. | |
| MFD | 1310nm | - Evet. | 9.2+/-0.4 | 9.2+/-0.4 | - Hayır. | - Hayır. | - Hayır. |
| 1550nm | - Evet. | 10.4+/-0.8 | 10.4+/-0.8 | - Hayır. | - Hayır. | - Hayır. | |
| Sayısal Aperture ((NA) |
- Hayır. | - Hayır. | 0.200+/ - 0 oldu.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| İki yönlü adım (mean) ölçüm) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Fiber üzerindeki düzensizlikler Uzunluk ve nokta |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Devamsızlık | |||||||
| Farklılık geri dağılımı katsayısı |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Zayıflama tekdüzeliği | dB/km | ≤0.01 | ≤0.01 | ||||
| Çekirdek dimateri | - Evet. | 50+1/1.0 | 62.5+/-2.5 | 50+1/1.0 | |||
| Kaplama çapı | - Evet. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Kaplama çapı | - Evet. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Kaplama/kırık Merkezi hatası |
- Evet. | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Çembersiz kaplama | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Çekirdek/kaplama konentrikliği hatası | - Evet. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Kavşak (radius) | - Evet. | ≤4 | ≤4 | - Hayır. | - Hayır. | - Hayır. | |
