Dış Mekan Fiber Optik Kablo
>
|
| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | GYFTY |

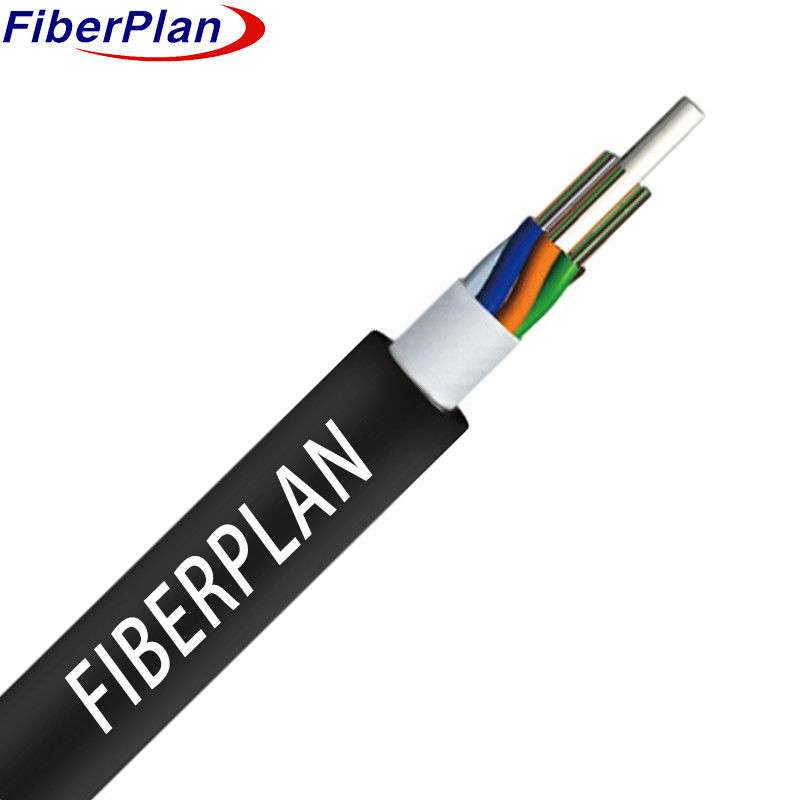

Zırhlı olmayan fiber optik kablo su engelleyici bantla hediye
Açıklama
Yapışkan plastik bir tüpün içinde lif kümeleri bulunur ve bu tüpler bir maddeyle doludur
Çekirdekin içinde, Fiber Reinforced Plastic (FRP) adı verilen güçlü bir metal olmayan parça var.
Tüpler ve dolgular bu merkezi dayanıklı parçanın etrafında bükülür ve sıkı, yuvarlak bir çekirdek oluşturur.
Dışarıya, çekirdek su geçirmez bantla kaplanır ve sonunda tüm kablo PE kablosuyla kaplanır.
koruma.
Uygulama
1 Dışarıda dağıtım için uygundur.
2 Gövde güç aktarım sistemleri için tasarlanmıştır.
3 Yüksek elektromanyetik müdahale alanlarında erişim ağları ve yerel ağlar için idealdir.
Karakteristik
1 Yüksek mekanik dayanıklılık gösterir ve sıcaklık değişikliklerini etkili bir şekilde idare eder.
2 Yüksek dayanıklı, hidrolize dayanıklı gevşek bir tüp.
3 Fiber için çok önemli bir koruma sağlamak için özel bir tüp doldurma bileşiği kullanır.
4 Esnekliğini korurken ezmeye karşı dayanıklılık gösterir.
5 Daha fazla koruma sağlamak için gevşek tüp için bir doldurma bileşiği kullanır.
Yapı ayrıntıları
| Fiber sayısı | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
| Tüp sayısı | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Tüp başına lif | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Doldurma çubuğunun sayısı | 4 | 3 | 1 | 2 | 1 | 0 | 0 | 0 |
| Tüp çapı (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Sıfır tüpün kalınlığı (±0,05 mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Nominal dış çapı (± 0,2 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Nom. ceket kalınlığı (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Sıfır tüp | Malzeme | PBT | Renk | Standart spektrum | ||||
| Doldurma çubuğu | Malzeme | PP | Renk | Siyah | ||||
| Tüp doldurma | Malzeme | Doldurma karışımı | ||||||
| Merkezi güç üyesi | Malzeme | FRP | Çapraz | 1.5mm (6 - 48F) | ||||
| 2 mm (72 - 144F) | ||||||||
| Katman | PE (yalnızca 96C-144C için) | |||||||
| Su bloklama sistemi | Malzeme | Su engelleyici bant | ||||||
| Kırma kablosu | Türü | 1110*2 | ||||||
| Dış kabuk | Malzeme | MDPE | Renk | Siyah | ||||
Mekanik ve çevresel performans
| Çekim gücü | Uzun vadeli (N) | 600N | ||||||
| Kısa süreli ((N) | 1500N | |||||||
| Ezme yükü | Uzun vadeli (N/100mm) | 300N/100mm | ||||||
| Kısa vadeli (N/100mm) | 1000N/100mm | |||||||
| Bükme yarıçapı | Dinamik (mm) | 20D | ||||||
| Statik (mm) | 10D | |||||||
| Depolama sıcaklığı | -20°C+70°C | |||||||
| Kurulum sıcaklığı | -10°C+60°C | |||||||
Fiber Performansı
| Fiber tarzı | Birim | SM G652D | MM 50/125 | MM 62.5/125 | ||||
| Durum | mm | 1310/1550 | 850/1300 | 850/1300 | ||||
| Zayıflama | dB/km | ≤ 0,36 / 0.22 | ≤3.0/1.0 | ≤3.0/1.0 | ||||
| Kaplama çapı | - Evet. | 125 ± 0.2 | 125±0.2 | 125±0.2 | ||||
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | ||||
| Kaplama çapı | - Evet. | 242±3 | 242±3 | 242±3 | ||||
