| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | GYFTY |

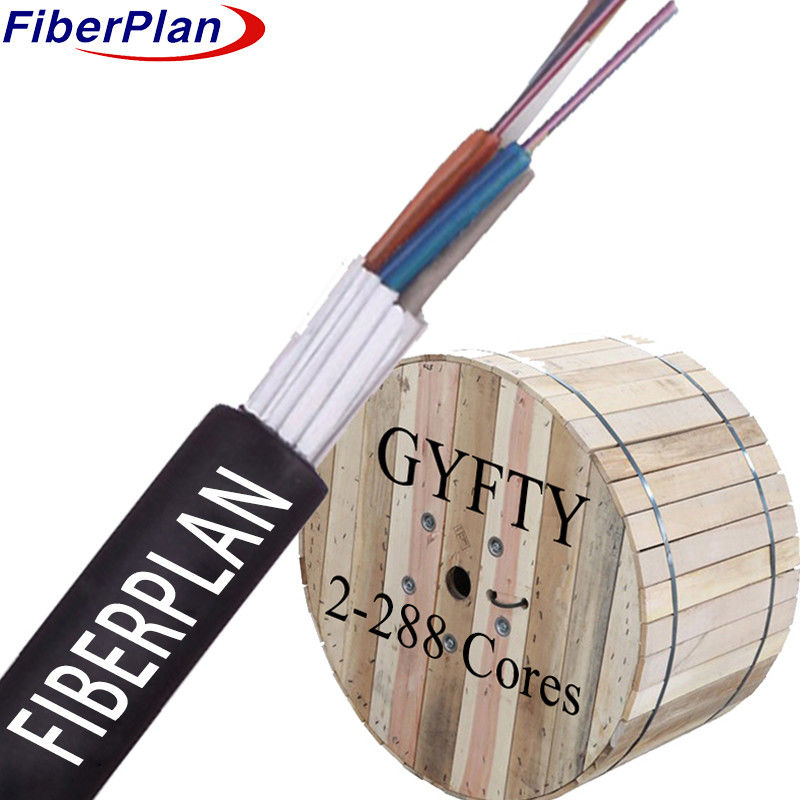

Suya dayanıklı dolgu maddelerine sahip yüksek dayanıklı plastik gevşek tüp kanal fiber optik kablo
Açıklama
Bu fiber optik kablo koruyucu bir tasarım kullanır: hassas optik lifler esnek bir kapak içinde korunur.
Yüksek dayanıklılıklı plastikten yapılmış dayanıklı gevşek boru.
Bu borular nemden korur ve olumsuz koşullarda bile kesintisiz optik iletimi sağlar.
Bir Fiber Reinforced Plastic (FRP) çekirdeği, kablonun omurgası olarak çalışır ve kablosuz dayanıklılık sağlar.
Bu çekirdeğin etrafında, sıkıca bağlanmış borular ve dolgu maddeleri sağlam dairesel bir çekirdek oluşturur.
Kablo çekirdeğinin su geçirmesine karşı korunması, kablo çekirdeğini su geçirmez bantla sararak sağlanır.
Bu kablo sert bir polietilen (PE) kablosuyla kaplı, dış unsurlara karşı güçlendirilmiş,
Çeşitli çevresel koşullarda güvenilir veri aktarımını sağlamak.
Uygulama
1 Dışarıda dağıtım uyarlama: Dışarıda dağıtım için tasarlanmış, bu kablonun tasarımı çeşitli dayanabilir
Hava koşulları ve çevresel faktörler, dış mekanlarda güvenilir veri aktarımını sağlar.
2 Trunk Power Transmission: Güçlü yapısı ve yüksek güçli uygulamalar için yeteneği
geniş ağlar içindeki ana güç aktarım sistemleri için verimli bir seçimdir.
3 Yüksek Elektromanyetik Müdahale Ortamları: Elektromanyetik müdahaleye eğilimli yerlerde,
Yüksek müdahale alanları olarak, bu kablo erişim ve yerel ağlar için ideal bir seçenektir.
Değişikliklere karşı duyarlılık, zorlu ortamlarda istikrarlı ve kesintisiz veri aktarımını sağlamak.
Vironments.
Karakteristik
1 Mekanik Güç ve Sıcaklığa Dayanıklılık: Sıcaklık değişimlerinde güvenilir işlevselliği sağlar
ve etkileyici mekanik dayanıklılık gösterir.
2 Hidrolize Dirençli Sıvı Tüp: Uzun süreli performans için dayanıklı ve güçlü, hidrolize dayanıklı
Nemli koşullarda.
3 Özel Elyaf Koruması: Özel tüp doldurma bileşiği kapalı lifleri etkili bir şekilde korur.
4 Ezme Direnci ve Esneklik: Çeşitli için esnekliği korurken basınç karşı direnci dengeler
kurulumlar.
5 Gelişmiş Dış Koruma: gevşek tüpün içindeki dolgu bileşimi çevreye karşı savunmayı güçlendirir.
Dayanıklılık ve güvenilirliği artırır.
Yapı ayrıntıları
| Fiber sayısı | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
| Tüp sayısı | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Tüp başına lif | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Doldurma çubuğunun sayısı | 4 | 3 | 1 | 2 | 1 | 0 | 0 | 0 |
| Tüp çapı (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Sıfır tüpün kalınlığı (±0,05 mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Nominal dış çapı (± 0,2 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Nom. ceket kalınlığı (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Sıfır tüp | Malzeme | PBT | Renk | Standart spektrum | ||||
| Doldurma çubuğu | Malzeme | PP | Renk | Siyah | ||||
| Tüp doldurma | Malzeme | Doldurma karışımı | ||||||
| Merkezi güç üyesi | Malzeme | FRP | Çapraz | 1.4mm (6 - 48F) | ||||
| 2 mm (72 - 144F) | ||||||||
| Katman | PE (yalnızca 96F-144F için) | |||||||
| Su bloklama sistemi | Malzeme | Su engelleyici bant | ||||||
| Kırma kablosu | Türü | 1110*2 | ||||||
| Dış kabuk | Malzeme | MDPE | Renk | Siyah | ||||
Mekanik ve çevresel performans
| Çekim gücü | Uzun vadeli (N) | 600N | ||||||
| Kısa süreli ((N) | 1500N | |||||||
| Ezme yükü | Uzun vadeli (N/100mm) | 300N/100mm | ||||||
| Kısa vadeli (N/100mm) | 1000N/100mm | |||||||
| Bükme yarıçapı | Dinamik (mm) | 20D | ||||||
| Statik (mm) | 10D | |||||||
| Depolama sıcaklığı | -20°C+70°C | |||||||
| Kurulum sıcaklığı | -10°C+60°C | |||||||
Fiber Performansı
| Fiber tarzı | Birim | SM G652D | MM 50/125 | MM 62.5/125 | ||||
| Durum | mm | 1310/1550 | 850/1300 | 850/1300 | ||||
| Zayıflama | dB/km | ≤ 0,36 / 0.22 | ≤3.0/1.0 | ≤3.0/1.0 | ||||
| Kaplama çapı | - Evet. | 125 ± 0.5 | 125±0.5 | 125±0.5 | ||||
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | ||||
| Kaplama çapı | - Evet. | 242±5 | 242±5 | 242±5 | ||||
