| Menşe yeri | Çin |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | GYTA53 |

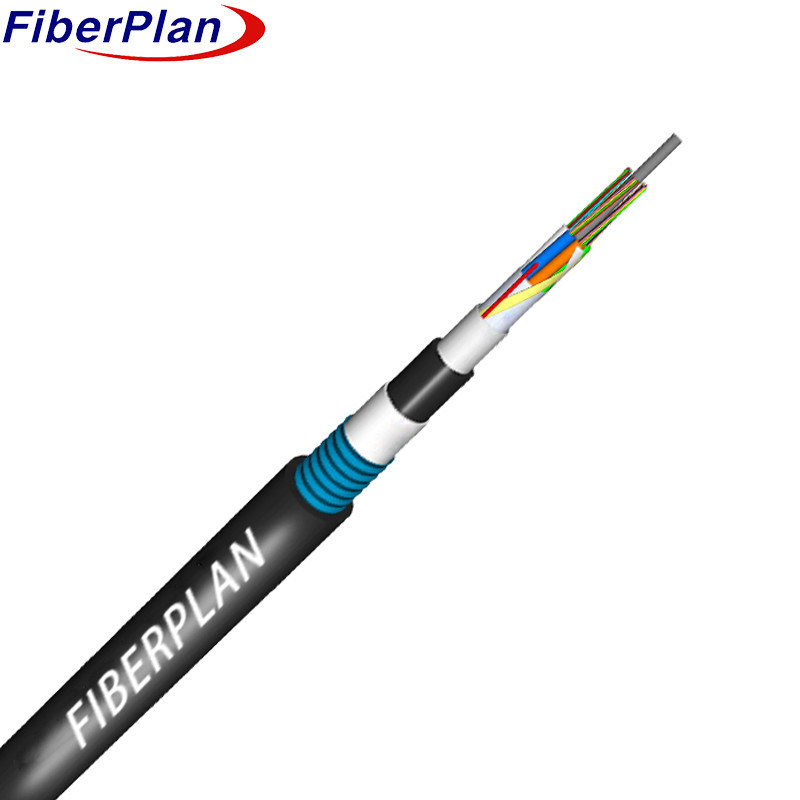

Çifte zırhlı, çift kaplamalı, dış mekan optik kablosu GYTA53
Açıklama
Kablo yapısı, yüksek modüllü plastik gevşek tüple doldurulmuş optik lifler içerir.
Çekirdekinde, bazen polietilenle kaplanmış çelik bir tel vardır.
Yüksek lif sayısına sahip kablolar için, metal dayanıklılık üyesi olarak hizmet eder.
Bu çekirdek tamamen bir kablo çekirdeği ile doludur.
Su içeri girmesini önlemek için bileşik, ardından ince bir PE iç kapağı uygulanır.
Kablo, uzunlamasına uygulanan bir PSP katmanı ile daha da güçlendirilmiş ve PE dış katmanı ile tamamlanmıştır.
Dayanıklılığı artırmak ve dış unsurlara karşı korumak için kabuk.
Uygulama
* Dış Dağıtım Adaptasyonu: Dış ortamlar için tasarlanmış, bu kablo özel olarak
Çevresel zorluklara dayanacak şekilde tasarlanmış, açık havada güvenilir bir performans sağlar
Dağıtım senaryoları.
* Çok yönlü kurulum seçenekleri: Havadan da dahil olmak üzere birden fazla kurulum yöntemi ile uyumludur
yayılma, kanal montajı ve doğrudan gömme, altyapı planlamasında esneklik sağlar.
* Uzun mesafe ve yerel alan ağ iletişim için idealdir:
Hem uzun mesafeli iletişim hem de yerel alan ağ kurulumlarının talepleri, etkili bir şekilde
ve farklı mesafelerde verilerin verimli iletilmesi.
Karakteristik
* Güçlü Mekanik ve Sıcaklık Performansı:
Çeşitli mekanik stresler ve sıcaklık koşulları.
* Hidroliz Dirençli Yüksek Güçlü Sıvı Tüp: Yüksek dayanıklılıklı ve
Hidroliz, uzun süreli kablo dayanıklılığını sağlar.
* Fiber Koruması için Uzmanlı Tüp Doldurma Bileşeni: Uzman bir dolgu bileşeni kullanır
Optik liflerin temel korunmasını sağlamak için tüpün içinde.
* Ezme Direnci ve Esneklik: Çeşitli kolaylaştırmak, esneklik ile ezme direnci dengeler
Çeşitli ortamlarda kurulumlar.
* Su geçirmez tasarım önlemleri:
- Merkezi Güç Üyesi: Merkezi güç üyesi olarak çelik bir tel kullanır.
- Kablo çekirdeği doldurma: Kablo çekirdeğinin tamamını artırmak için bir bileşikle doldurulmasını sağlar
Su geçirmez bütünlük.
- APL Nem Bariyeri: Nem bariyeri olarak bir Alüminyum Polietilen Laminat (APL) uygulanır.
- PSP Nemden Koruma: Nemden korunmayı arttırmak için polietilen (PSP) boyuna uygulanır.
- Su Engelleme Malzemesi: Daha fazla koruma sağlamak için su engelleme malzemeleri içerir
Suya karşı.
Kablo yapımı ayrıntıları
| Fiber sayısı | 12-144 çekirdek | |||||||
| Doldurma ipi | 4-0 | |||||||
| Nem Bariyeri | Su engelleme sistemi | |||||||
| Merkezi güç üyesi | malzeme | Çelik tel/FRP | ||||||
| boyut | 1.3mm | |||||||
| Tüp doldurma | Tüp doldurma bileşiği | |||||||
| İç kabuk | malzeme | PE/HDPE | ||||||
| çapı | 2.0mm | |||||||
| Sıfır tüp | malzeme | PBT | ||||||
| çapı | F2.2 (dış/iç) | |||||||
| İç zırhlı | malzeme | Alüminyum bant | ||||||
| Dış zırhlı | malzeme | Kabuklu çelik bant | ||||||
| Dış kabuk | malzeme | PE/HDPE | ||||||
| çapı | 1.7±0.1mm | |||||||
Fiber rengi
| Fiber sayısı8 çekirdektüp başına | 1 | 2 | 3 | 4 | 5 | 6 |
| Mavi | Turuncu | Yeşil | Kahverengi | Gri | Beyaz | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Kırmızı | Siyah | Sarı | Mor | Pembe | Aqua | |
| Renk 13 ~ 24 siyah bir izleyici ile işaretlenir. | ||||||
Kablo Mekanik özelliği
| çekirdek | Kablo çapı | Ağırlık | |||||
| 24 çekirdekten 42 çekirdeklere | 14.0±0.4mm | 150±4kg/km | |||||
| 48 çekirdek | 14.0±0.4mm | 200±4kg/km | |||||
| 60 çekirdek | 14.0±0.4mm | 205±4kg/km | |||||
| 72 çekirdek | 15.5±0.4 mm | 210±4kg/km | |||||
| 96 çekirdek | 17.1±0,4 mm | 270±4kg/km | |||||
| 144 çekirdek | 20.3±0.4 mm | 310±4kg/km | |||||
| Min Bending Radius ((mm) | Uzun vadeli | 10D | |||||
| Min Bending Radius ((mm) | Kısa süreli | 20D | |||||
| Min İzin Verilen Çekim Gücü ((N) | Uzun vadeli | 3000 | |||||
| Min İzin Verilen Çekim Gücü ((N) | Kısa süreli | 4000 | |||||
| Min. İzin verilen ezme yükü (N/100mm) | Uzun vadeli | 1000 | |||||
| Min. İzin verilen ezme yükü (N/100mm) | Kısa süreli | 3000 | |||||
| Çalışma sıcaklığı (°C) | -40 ~ +70 | ||||||
| Kurulum sıcaklığı ((°C) | -15 ~ +60 | ||||||
Fiber özelliği
| Fiber tarzı | Birim | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Durum | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| zayıflama | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Hayır. | - Hayır. | |||
| Depresyon | 1550nm | Ps/ ((nm*km) | - Hayır. | ≤18 | - Hayır. | - Hayır. | Depresyon |
| 1625nm | Ps/ ((nm*km) | - Hayır. | ≤22 | - Hayır. | - Hayır. | ||
| Bant genişliği | 850nm | MHZ.KM | - Hayır. | - Hayır. | 400 TL | ¥160 | Bant genişliği |
| 1300nm | MHZ.KM | - Hayır. | - Hayır. | ¥800 | 500 TL | ||
| Sıfır dağılım dalga boyu | nm | 1300-1324 | 1302 TL. ≤1322 |
- Hayır. | - Hayır. | 1295 TL, ≤1320 |
|
| Sıfır basınç eğim | nm | ≤0.092 | ≤0.091 | - Hayır. | - Hayır. | - Hayır. | |
| PMD Maksimum Bireysel Lif | ≤0.2 | ≤0.2 | - Hayır. | - Hayır. | ≤0.11 | ||
| PMD Tasarım Bağlantısı Değeri | Ps ((nm2*km) | ≤0.12 | ≤0.08 | - Hayır. | - Hayır. | - Hayır. | |
| Fiber kesme dalga uzunluğu λc | nm | ¥ 1180, ≤1330 |
1180 TL. ≤1330 |
- Hayır. | - Hayır. | - Hayır. | |
| Kablo çubuğu Dalga boyu λcc |
nm | ≤1260 | ≤1260 | - Hayır. | - Hayır. | - Hayır. | |
| MFD | 1310nm | Um | 9.2±0.4 | 9.2±0.4 | - Hayır. | - Hayır. | - Hayır. |
| 1550nm | Um | 10.4±0.8 | 10.4±0.8 | - Hayır. | - Hayır. | - Hayır. | |
| Sayısal Aperture ((NA) |
- Hayır. | - Hayır. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| İki yönlü adım (mean) ölçüm) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Fiber üzerindeki düzensizlikler Uzunluk ve nokta |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Devamsızlık | |||||||
| Farklılık geri dağılımı katsayısı |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Zayıflama tekdüzeliği | dB/km | ≤0.01 | ≤0.01 | ||||
| Çekirdek dimateri | Um | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Kaplama çapı | Um | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Kaplama çapı | Um | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Kaplama/kırık Merkezi hatası |
Um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Çembersiz kaplama | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Çekirdek/kaplama konentrikliği hatası | Um | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Kavşak (radius) | Um | ≤4 | ≤4 | - Hayır. | - Hayır. | - Hayır. | |
