| Menşe yeri | Çin |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | GYTA53 |
Çifte zırhlı, çift kaplamalı, dış mekan optik kablosu GYTA53
Açıklama
Kablo yapısı, yüksek modüllü plastik gevşek bir tüpün içine yerleştirilmiş liflerden oluşur.
Suya dayanıklı bir bileşik. Bazen yüksek lif için polietilenle kaplanmış bir çelik tel
Kablolar, çekirdeğindeki metal dayanıklılık üyesi olarak hizmet eder.
Bu çekirdek bir kablo çekirdeği oluşturmak için bu güç üyesinin etrafında.
Kablo, su girişimini önlemek için bir karışım, ardından ince bir PE iç kablosu ile kaplanır.
PSP katmanı ile desteklenmiş ve PE dış kaplama ile tamamlanmıştır.
Uygulama
* Dışarıda dağıtım uyarlama: Özellikle dış mekan kullanım için tasarlanmış, bu kablo mühendislik
Çevre sorunlarına dayanmak, açık hava dağıtımında güvenilir bir performans sağlamak
Senaryolar.
*Çeşitli kurulum seçenekleri:Uçak kullanımı da dahil olmak üzere çeşitli kurulum yöntemleri için uygundur.
kanal kurulumu ve doğrudan gömme, altyapı planlamasında esneklik sunar.
*Uzak mesafeli ve yerel alan ağ iletişimleri için idealdir:
Hem uzun mesafeli iletişim hem de yerel alan ağ kurulumları, etkili ve
Farklı mesafelerde verilerin verimli bir şekilde aktarılması.
Karakteristik
* Güçlü Mekanik ve Sıcaklık Performansı: Çeşitli koşullarda güvenilir performans sağlar
Mekanik stresler ve sıcaklık koşulları.
*Hidroliz-Dayanıklı Yüksek Güçlü Sıvı Tüp: Yüksek dayanıklılık özelliklerine sahip gevşek tüp,
Hidrolize karşı dayanıklıdır, böylece uzun süreli kablo dayanıklılığını sağlar.
* Fiber Koruması için Özel Tüp Doldurma Bileşeni: İçinde özel bir dolgu bileşeni kullanır.
Optik liflerin temel korunmasını sağlamak için boru.
*Kırılma Direnci ve Esnekliği: Esnekliği korurken kırma kuvvetlerine dayanması için tasarlanmıştır.
Çok yönlü bir kurulumu sağlar.
* Su geçirmez tasarım önlemleri:
- Merkezi Güç Üyesi: Bir çelik tel, merkezi bir güç üyesi olarak hizmet eder.
Kablo çekirdeğinin %100 dolusu su geçirmezliği arttırır.
Dürüstlük.
-APL Nem Bariyeri:Alüminyum Polietilen Laminat (APL) bir nem bariyeri olarak hizmet eder.
-PSP Nemden Koruma: Polietilenin (PSP) uzunlamasına uygulanması nemin arttırılmasını sağlar.
Düzeltme.
- Su Engelleme Malzemesi:Su engelleme malzemelerini içerir.
Su girişi.

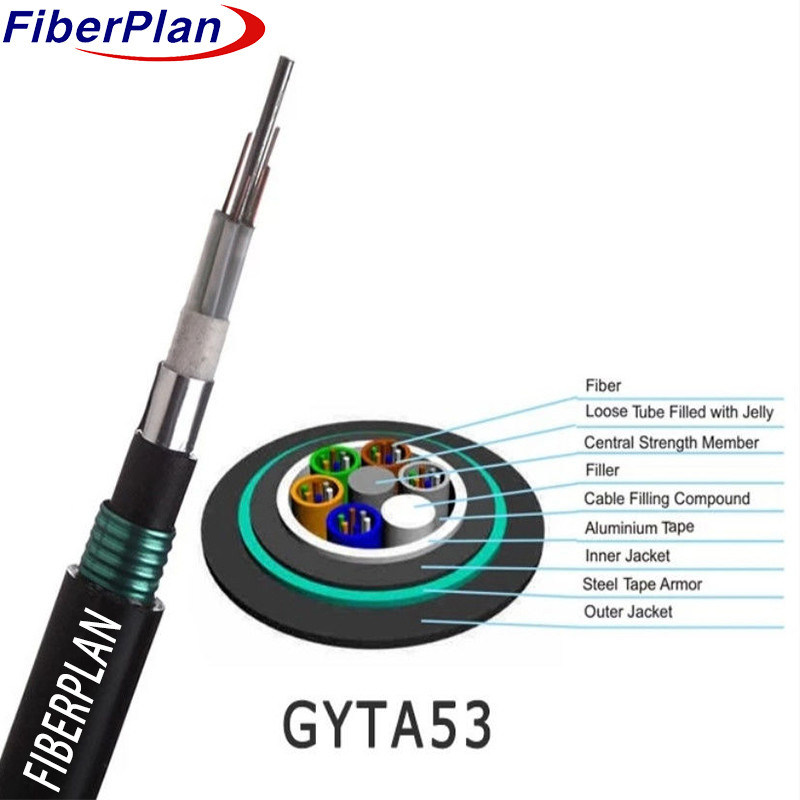

Kablo yapımı ayrıntıları
| Fiber sayısı | 12-144 çekirdek | |||||||
| Doldurma ipi | 4-0 | |||||||
| Nem Bariyeri | Su engelleme sistemi | |||||||
| Merkezi güç üyesi | malzeme | Çelik tel/FRP | ||||||
| boyut | 1.3mm | |||||||
| Tüp doldurma | Tüp doldurma bileşiği | |||||||
| İç kabuk | malzeme | PE/HDPE | ||||||
| çapı | 2.0mm | |||||||
| Sıfır tüp | malzeme | PBT | ||||||
| çapı | F2.2 (dış/iç) | |||||||
| İç zırhlı | malzeme | Alüminyum bant | ||||||
| Dış zırhlı | malzeme | Kabuklu çelik bant | ||||||
| Dış kabuk | malzeme | PE/HDPE | ||||||
| çapı | 1.7±0.1mm | |||||||
Fiber rengi
| Fiber sayısı8 çekirdektüp başına | 1 | 2 | 3 | 4 | 5 | 6 |
| Mavi | Turuncu | Yeşil | Kahverengi | Gri | Beyaz | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Kırmızı | Siyah | Sarı | Mor | Pembe | Aqua | |
| Renk 13 ~ 24 siyah bir izleyici ile işaretlenir. | ||||||
Kablo Mekanik özelliği
| çekirdek | Kablo çapı | Ağırlık | |||||
| 24 çekirdekten 42 çekirdeklere | 14.0±0.4mm | 150±4kg/km | |||||
| 48 çekirdek | 14.0±0.4mm | 200±4kg/km | |||||
| 60 çekirdek | 14.0±0.4mm | 205±4kg/km | |||||
| 72 çekirdek | 15.5±0.4 mm | 210±4kg/km | |||||
| 96 çekirdek | 17.1±0,4 mm | 270±4kg/km | |||||
| 144 çekirdek | 20.3±0.4 mm | 310±4kg/km | |||||
| Min Bending Radius ((mm) | Uzun vadeli | 10D | |||||
| Min Bending Radius ((mm) | Kısa süreli | 20D | |||||
| Min İzin Verilen Çekim Gücü ((N) | Uzun vadeli | 3000 | |||||
| Min İzin Verilen Çekim Gücü ((N) | Kısa süreli | 4000 | |||||
| Min. İzin verilen ezme yükü (N/100mm) | Uzun vadeli | 1000 | |||||
| Min. İzin verilen ezme yükü (N/100mm) | Kısa süreli | 3000 | |||||
| Çalışma sıcaklığı (°C) | -40 ~ +70 | ||||||
| Kurulum sıcaklığı ((°C) | -15 ~ +60 | ||||||
Fiber özelliği
| Fiber tarzı | Birim | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Durum | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| zayıflama | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Hayır. | - Hayır. | |||
| Depresyon | 1550nm | Ps/ ((nm*km) | - Hayır. | ≤18 | - Hayır. | - Hayır. | Depresyon |
| 1625nm | Ps/ ((nm*km) | - Hayır. | ≤22 | - Hayır. | - Hayır. | ||
| Bant genişliği | 850nm | MHZ.KM | - Hayır. | - Hayır. | 400 TL | ¥160 | Bant genişliği |
| 1300nm | MHZ.KM | - Hayır. | - Hayır. | ¥800 | 500 TL | ||
| Sıfır dağılım dalga boyu | nm | 1300-1324 | 1302 TL. ≤1322 |
- Hayır. | - Hayır. | 1295 TL, ≤1320 |
|
| Sıfır basınç eğim | nm | ≤0.092 | ≤0.091 | - Hayır. | - Hayır. | - Hayır. | |
| PMD Maksimum Bireysel Lif | ≤0.2 | ≤0.2 | - Hayır. | - Hayır. | ≤0.11 | ||
| PMD Tasarım Bağlantısı Değeri | Ps (((nm2*km) | ≤0.12 | ≤0.08 | - Hayır. | - Hayır. | - Hayır. | |
| Fiber kesme dalga uzunluğu λc | nm | ¥ 1180, ≤1330 |
1180 TL. ≤1330 |
- Hayır. | - Hayır. | - Hayır. | |
| Kablo çubuğu Dalga boyu λcc |
nm | ≤1260 | ≤1260 | - Hayır. | - Hayır. | - Hayır. | |
| MFD | 1310nm | Um | 9.2±0.4 | 9.2±0.4 | - Hayır. | - Hayır. | - Hayır. |
| 1550nm | Um | 10.4±0.8 | 10.4±0.8 | - Hayır. | - Hayır. | - Hayır. | |
| Sayısal Aperture ((NA) |
- Hayır. | - Hayır. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| İki yönlü adım (mean) ölçüm) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Fiber üzerindeki düzensizlikler Uzunluk ve nokta |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Devamsızlık | |||||||
| Farklılık geri dağılımı katsayısı |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Zayıflama tekdüzeliği | dB/km | ≤0.01 | ≤0.01 | ||||
| Çekirdek dimateri | Um | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Kaplama çapı | Um | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Kaplama çapı | Um | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Kaplama/kırık Merkezi hatası |
Um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Çembersiz kaplama | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Çekirdek/kaplama konentrikliği hatası | Um | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Kavşak (radius) | Um | ≤4 | ≤4 | - Hayır. | - Hayır. | - Hayır. | |
