| Menşe yeri | Çin |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | GYFTY |

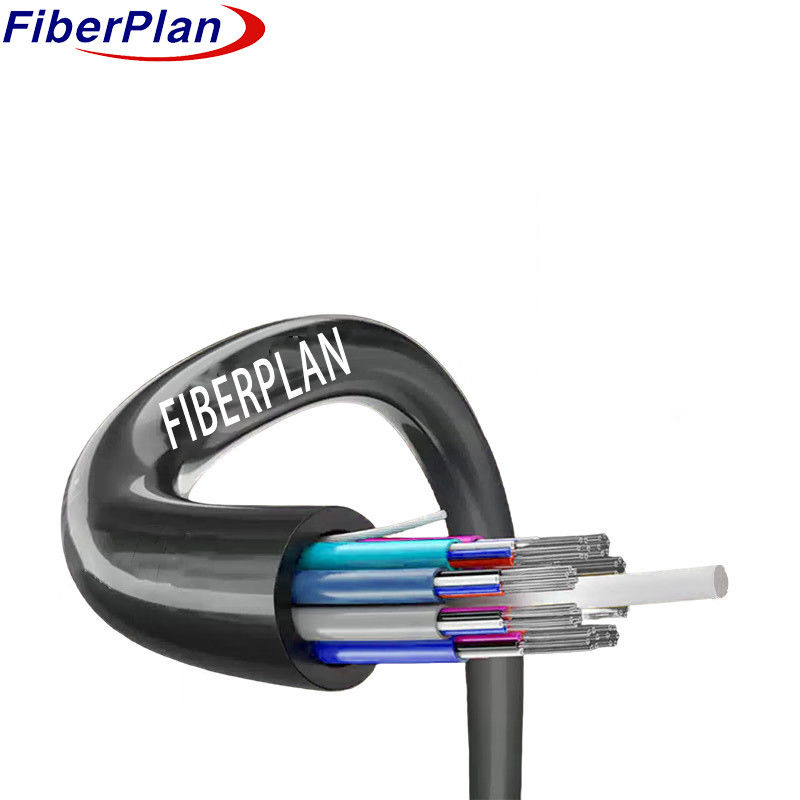

Yüksek performanslı veri aktarımı için su engelleyen bantlı çok boru kablosu
Gönderim GYFTY
Açıklama
Bu optik fiber kablosu korumayı önceliklendirir: hassas optik fiberler esnek ve
Yüksek dayanıklılıklı plastikten yapılmış dayanıklı gevşek boru.
Bu borular nem hasarını önleyerek, kesintisiz optik
Fiber Güçlendirilmiş Plastikten (FRP) yapılmış çekirdek,
Bu çekirdeği çevreleyen, sıkıca bağlanmış borular ve
Doldurucular sağlam bir dairesel yapı oluşturur. Su engelleme ile suya karşı ek koruma sağlanır
Kablo çekirdeğinin etrafına bantla sarılmış, esnek bir polietilen (PE) kılıfla kaplanmış, kablo
Dış unsurlara karşı güçlendirilmiş, çeşitli alanlarda güvenilir veri aktarımını sağlamak için tasarlanmıştır.
Çevre koşulları.
Uygulama
1Dış Dağıtım Uyum: Dış uygulamalar için tasarlanmış, bu kablo çeşitli
Hava koşulları ve çevresel faktörler, dışarıda güvenilir veri aktarımını sağlar.
2. Kütük Güç iletimi: Yüksek güç uygulamaları için uygun sağlam yapıya sahip, bu
Kablo geniş ağlardaki ana güç iletim sistemlerini verimli bir şekilde destekler.
3Yüksek Elektromanyetik Müdahale Ortamları:
Elektromanyetik müdahaleye karşı hassasiyeti en aza indirir.
ve zorlu koşullarda kesintisiz veri aktarımı.
Karakteristik
1Mekanik Güç ve Sıcaklığa Dayanıklılık: Sıcaklık boyunca güvenilir işlevselliği sağlar
Değişiklikler ve çeşitli koşullarda tutarlı performans için önemli mekanik dayanıklılık göstermektedir.
koşulları.
2Hidroliz-Dayanıklı Sıvı Tüp: Hidroliz'e karşı dayanıklılık ve dayanıklılık sağlar.
Nemli koşullarda bile daha fazla performans.
3Özel Lif Koruma: Özel bir dolgu bileşiği ile kapalı lifleri etkili bir şekilde korur
Tüpün içinde.
4Ezme Direnci ve Esneklik: Çeşitli kullanımı kolaylaştırarak ezme direncini esneklikle dengeler
Çeşitli ortamlarda kurulumlar.
5Geliştirilmiş Dış Koruma: Savunmayı güçlendirerek genel dayanıklılığı ve güvenilirliği arttırır
Sıfır tüp içindeki dolgu bileşiği ile çevresel faktörlere karşı.
Yapı ayrıntıları
| Fiber sayısı | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
| Tüp sayısı | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Tüp başına lif | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Doldurma çubuğunun sayısı | 4 | 3 | 1 | 2 | 1 | 0 | 0 | 0 |
| Tüp çapı (±0,05mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Sıfır tüpün kalınlığı (± 0,1 mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Nominal dış çapı (± 0,1 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Nom. ceket kalınlığı (±0,05 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Sıfır tüp | Malzeme | PBT | Renk | Standart spektrum | ||||
| Doldurma çubuğu | Malzeme | PP | Renk | Siyah | ||||
| Tüp doldurma | Malzeme | Doldurma karışımı | ||||||
| Merkezi güç üyesi | Malzeme | FRP | Çapraz | 1.5mm (6 - 48F) | ||||
| 2 mm (72 - 144F) | ||||||||
| Katman | PE (yalnızca 96C-144C için) | |||||||
| Su bloklama sistemi | Malzeme | Su engelleyici bant | ||||||
| Kırma kablosu | Türü | 1110*2 | ||||||
| Dış kabuk | Malzeme | MDPE | Renk | Siyah | ||||
Mekanik ve çevresel performans
| Çekim gücü | Uzun vadeli (N) | 600N | ||||||
| Kısa süreli ((N) | 1500N | |||||||
| Ezme yükü | Uzun vadeli (N/100mm) | 300N/100mm | ||||||
| Kısa vadeli (N/100mm) | 1000N/100mm | |||||||
| Bükme yarıçapı | Dinamik (mm) | 20D | ||||||
| Statik (mm) | 10D | |||||||
| Depolama sıcaklığı | -20°C+70°C | |||||||
| Kurulum sıcaklığı | -10°C+60°C | |||||||
Fiber Performansı
| Fiber tarzı | Birim | SM G652D | MM 50/125 | MM 62.5/125 | ||||
| Durum | mm | 1310/1550 | 850/1300 | 850/1300 | ||||
| Zayıflama | dB/km | ≤ 0,36 / 0.22 | ≤3.0/1.0 | ≤3.0/1.0 | ||||
| Kaplama çapı | Um | 125 ± 0.2 | 125±0.2 | 125±0.2 | ||||
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | ||||
| Kaplama çapı | Um | 242±3 | 242±3 | 242±3 | ||||
