| Menşe yeri | Çin |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | GYXTW |

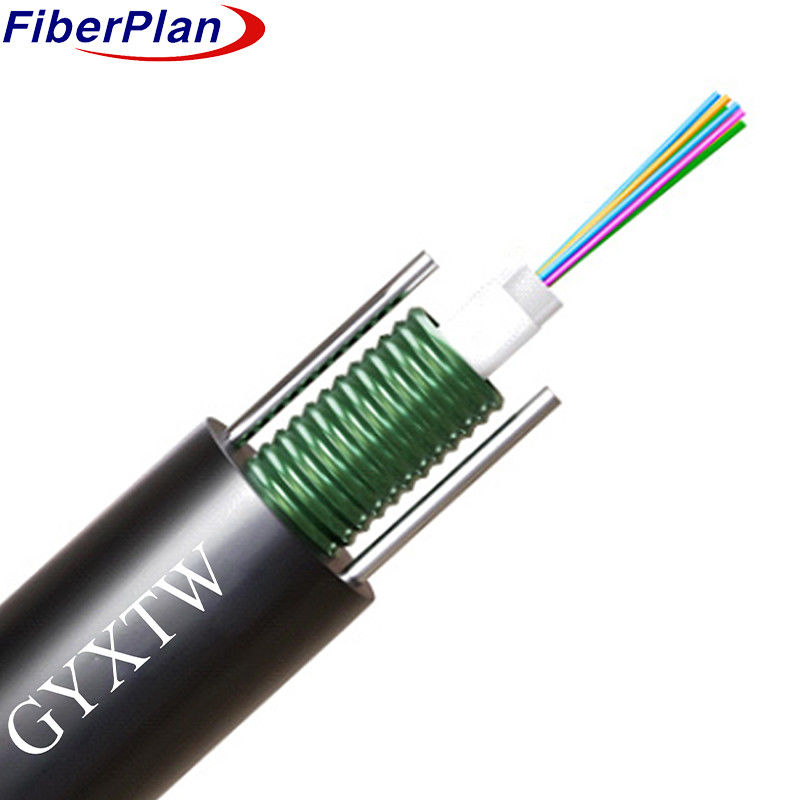

Açık hava zırhlı tek modlu GYXTW G652D Fiber Optic Kablo
Açıklama
Kablo, lifleri içeren yüksek modül plastik tüpler kullanır.
koruma için bir karışım, su engelleyen bir malzemeyle mühürlenmiş dalgalanmış çelik bant tabakası,
Paralel çelik tellerle desteklenir.
Son olarak, kablo koruyucu bir polietilen (PE) kablosuyla kaplanmıştır.
Genel çevresel dayanıklılığı sağlamak.
Uygulama
Havalı veya kanal kurulumları için tasarlanmış olan kablo, yapısal, çevresel ve
Dış ortamlarda kullanılmak için gerekli performans standartları.
Havada asılı veya kanalların içine yerleştirilmiş, çeşitli iletişim veya ağ kurulumu için hizmet vermektedir
Amaçları.
Özellikleri
1.Sıcaklığa dayanıklı yapısı:Kablo güçlü mekanik özellikleri korumak için tasarlanmıştır.
Temperatür değişimlerinde performans, çeşitli ortamlarda tutarlı işlevselliği sağlamak
Çevre koşulları.
2.Fiber Koruma:Hidrolize karşı dayanıklı, yüksek dayanıklı gevşek tüpü, özel bir
Doldurma bileşiği, lifler için hayati bir koruma sağlar ve kritik korunmalarını sağlar.
3.Birleştirilmiş Güç ve Esneklik:İki paralel çelik tel ile güçlendirilmiş kablo,
Sıkıştırma dayanıklılığı ve esnekliği eşsiz bir karışımdır. Bu da dayanıklılığı artırır.
4.Çalışkınlıktan uzak kurulum:Kompakt ve hafif bir tasarıma sahip olan bu kablo
Çeşitli uygulamalarda kolay ve uyarlanabilir kurulumlar için, kullanıcı dostu bir dağıtım sağlamak.
Kablo yapımı ayrıntıları
| Fiber sayısı | 0 ~ 24 çekirdek | |||||||
| Sıfır tüp | malzeme | PBT | ||||||
| çapı | F2.2 (dış/iç) | |||||||
| Tüp doldurma | Tüp doldurma bileşiği | |||||||
| Çelik tel | boyut | 0.8mm | ||||||
| Sayı | 2 | |||||||
| Dış kabuk | malzeme | PE,HDPE,LDPE | ||||||
| çapı | 7±0,2 mm | |||||||
Fiber rengi
|
Fiber sayısı 8 tüp başına çekirdekler |
1 | 2 | 3 | 4 | 5 | 6 |
| Mavi | Turuncu | Yeşil | Kahverengi | Gri | Beyaz | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Kırmızı | Siyah | Sarı | Mor | Pembe | Aqua | |
| Renk 13 ~ 24 siyah bir izleyici ile işaretlenir. Siyah renk için işaretli siyah izleyici gerekmez, bunun yerine doğal renk kullanılır. | ||||||
Kablo Mekanik özelliği
| çekirdek | Kablo çapı | Ağırlık | |||||
| 1 ~ 24 | 8.0mm+-0.3mm | 65kg/km+-10kg | |||||
| Sıcaklık aralığı | -40+70 | - Hayır. | |||||
| Min Bending Radius (mm) | Uzun vadeli | 10D | |||||
| Min Eğme Yarıçap (mm) |
Kısa süreli | 20D | |||||
| Min izin verilir Çekim dayanıklılığı (N) |
Uzun vadeli | 1200 | |||||
| Min izin verilir Çekim dayanıklılığı (N) |
Kısa süreli | 1500 | |||||
| Operasyon sıcaklık (°C) |
-40+70 | ||||||
| Kurulum sıcaklık (°C) |
-20 + 60 | ||||||
| Depolama sıcaklığı (°C) | -40+70 | ||||||
Fiber özelliği
| Fiber tarzı | Birim | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Durum | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| zayıflama | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Hayır. | - Hayır. | |||
| Depresyon | 1550nm | Ps/ ((nm*km) | - Hayır. | ≤18 | - Hayır. | - Hayır. | Depresyon |
| 1625nm | Ps/ ((nm*km) | - Hayır. | ≤22 | - Hayır. | - Hayır. | ||
| Bant genişliği | 850nm | MHZ.KM | - Hayır. | - Hayır. | 400 TL | ¥160 | Bant genişliği |
| 1300nm | MHZ.KM | - Hayır. | - Hayır. | ¥800 | 500 TL | ||
| Sıfır dağılım dalga boyu | nm | 1300-1324 | 1302 TL. ≤1322 |
- Hayır. | - Hayır. | 1295 TL, ≤1320 |
|
| Sıfır basınç eğim | nm | ≤0.092 | ≤0.091 | - Hayır. | - Hayır. | - Hayır. | |
| PMD Maksimum Bireysel Lif | ≤0.2 | ≤0.2 | - Hayır. | - Hayır. | ≤0.11 | ||
| PMD Tasarım Bağlantısı Değeri | Ps (((nm2*km) | ≤0.12 | ≤0.08 | - Hayır. | - Hayır. | - Hayır. | |
| Fiber kesme dalga uzunluğu λc | nm | ¥ 1180, ≤1330 |
1180 TL. ≤1330 |
- Hayır. | - Hayır. | - Hayır. | |
| Kablo çubuğu Dalga boyu λcc |
nm | ≤1260 | ≤1260 | - Hayır. | - Hayır. | - Hayır. | |
| MFD | 1310nm | - Evet. | 9.2+/-0.4 | 9.2+/-0.4 | - Hayır. | - Hayır. | - Hayır. |
| 1550nm | - Evet. | 10.4+/-0.8 | 10.4+/-0.8 | - Hayır. | - Hayır. | - Hayır. | |
| Sayısal Aperture ((NA) |
- Hayır. | - Hayır. | 0.200+/ - 0 oldu.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| İki yönlü adım (mean) ölçüm) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Fiber üzerindeki düzensizlikler Uzunluk ve nokta |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Devamsızlık | |||||||
| Farklılık geri dağılımı katsayısı |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Zayıflama tekdüzeliği | dB/km | ≤0.01 | ≤0.01 | ||||
| Çekirdek dimateri | - Evet. | 50+1/1.0 | 62.5+/-2.5 | 50+1/1.0 | |||
| Kaplama çapı | - Evet. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Kaplama çapı | - Evet. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Kaplama/kırık Merkezi hatası |
- Evet. | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Çembersiz kaplama | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Çekirdek/kaplama konentrikliği hatası | - Evet. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Kavşak (radius) | - Evet. | ≤4 | ≤4 | - Hayır. | - Hayır. | - Hayır. | |
