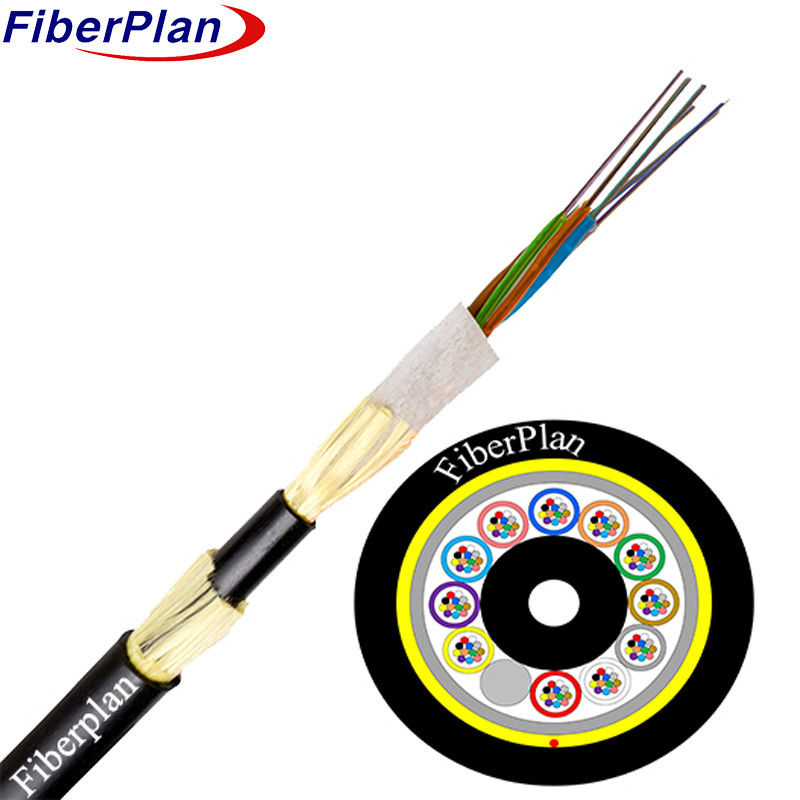

Çifte kaplama Kevlar iplik güçlendirilmiş ADSS Fiber Optic Kablo
Açıklama
ADSS (All-Dielectric Self-Supporting) kablosu,
En iyi performans ve dayanıklılık.
Suya dayanıklı bir bileşik, onları nemden etkili bir şekilde korur.
metal olmayan FRP'den (Fiber Reinforced Plastic) yapılan merkezi bir dayanıklılık elemanının etrafında sarılmış, şekillendiren
Kompakt ve dairesel bir kablo çekirdeği.
Korunmayı daha da artırmak için çekirdek bir dolgu bileşiği ile doldurulur ve ince bir polietilen içinde kaplanır
Ek güçlendirme için bu iç katman üzerine aramid iplik katmanı uygulanır.
Son olarak, kablo, polietilen (PE) ya da
Yüksek elektrik gerginliği olan ortamlar için standart uygulamalar veya anti-izleme (AT).
Bu sağlam yapı, ADSS kablosunun son derece dayanıklı, nem karşıtı ve
Çeşitli çevresel koşullara dayanabilir. Bu, hem hava hem de yeraltı tesisatları için idealdir.
Çeşitli uygulamalarda güvenilir performans sağlamak.
Uygulama
1ADSS kablo tasarımı, en iyi elektrik hatlarını sağlayan gerçek zamanlı koşulları dikkate alır.
Bu tür ortamlarda performans ve dayanıklılık.
2110kV'den aşağı elektrik hatları için PE dış kaplama kullanılırken, AT dış kaplama kullanılır.
110kV ve üstü çalışan elektrik hatları için daha iyi koruma sağlamak için.
3Aramid ipliği miktarı ve iplikleme işlemi dahil olmak üzere özel tasarım,
kabloların farklı kurulumlarda güvenilir bir şekilde performans göstermesini sağlamak
Senaryolar.
Özellikleri
1Elektrik kesilmesine gerek kalmadan kurulmasını sağlar, servis sırasında arızaları en aza indirir.
Gönderme.
2Hafif ve kompakt çaplı buz, rüzgar, kule ve arka destek yüklerinden gelen gerginliği azaltır, böylece
Kablonun dayanıklılığını ve genel performansını artırmak.
330 yıllık bir ömür süresi için tasarlanmıştır, altyapıda uzun vadeli güvenilirlik ve maliyet etkinliğini sağlar
projeler.
4Güçlü bir germe dayanıklılığı ve sıcaklık dayanıklılığı gösterir, tutarlı bir performans sağlar
Çeşitli çevresel koşullarda.
Kablo yapımı ayrıntıları
| Fiber sayısı | 24-144 çekirdek | |||||||
| Doldurma ipi | 2.0mm | |||||||
| Nem Bariyeri | Su engelleme sistemi | |||||||
| Merkezi güç üyesi | malzeme | PE'li FRP/FRP | ||||||
| boyut | 2.1mm | |||||||
| Tüp doldurma | Tüp doldurma bileşiği | |||||||
| dolgu | PP tüp / PVC tüp | |||||||
| İç kabuk | malzeme | PE | ||||||
| Sıfır tüp | malzeme | PBT | ||||||
| çapı | F2.2mm (dış/iç) | |||||||
| Dış kabuk | malzeme | PE/HDPE | ||||||
| çapı | 11±0,2 mm | |||||||
Fiber rengi
|
Fiber sayısı 8 tüp başına çekirdekler |
1 | 2 | 3 | 4 | 5 | 6 |
| Mavi | Turuncu | Yeşil | Kahverengi | Gri | Beyaz | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Kırmızı | Siyah | Sarı | Mor | Pembe | Aqua | |
| Renk 13 ~ 24 siyah bir izleyici ile işaretlenir. Siyah renk için işaretli siyah izleyici gerekmez, yerine doğal renk kullanır. | ||||||
Kablo Mekanik özelliği
| çekirdek | Kablo çapı | Ağırlık | |||||
| 2 çekirdekten 60 çekirdeklere | 12±0,2 mm | 140±3kg/km | |||||
| 72 çekirdek | 13±0,2 mm | 190±3kg/km | |||||
| 96 çekirdek | 14.5±0.2 mm | 220±3kg/km | |||||
| 144 çekirdek | 16.5±0.2 mm | 240±3kg/km | |||||
| Rek.günlük maksimum çalışma gerilimi | 88kN | ||||||
| Maks. İzin verilen çalışma gerilimi | 32.7KN | ||||||
| Elastisite modülü | 37KN/mm2 | ||||||
| Min Bending Radius ((mm) | Operasyon | 240 mm | |||||
| Kurulum | 390mm | ||||||
| Ekstra yük | Ekstra yük 0.5% ~ 0.7% | ||||||
| Buz | 5 mm | ||||||
| Rüzgar hızı | 35m/s | ||||||
Fiber özelliği
| Fiber tarzı | Birim | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Durum | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| zayıflama | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Hayır. | - Hayır. | |||
| Depresyon | 1550nm | Ps/ ((nm*km) | - Hayır. | ≤18 | - Hayır. | - Hayır. | Depresyon |
| 1625nm | Ps/ ((nm*km) | - Hayır. | ≤22 | - Hayır. | - Hayır. | ||
| Bant genişliği | 850nm | MHZ.KM | - Hayır. | - Hayır. | 400 TL | ¥160 | Bant genişliği |
| 1300nm | MHZ.KM | - Hayır. | - Hayır. | ¥800 | 500 TL | ||
| Sıfır dağılım dalga boyu | nm | 1300-1324 | 1302 TL. ≤1322 |
- Hayır. | - Hayır. | 1295 TL, ≤1320 |
|
| Sıfır basınç eğim | nm | ≤0.092 | ≤0.091 | - Hayır. | - Hayır. | - Hayır. | |
| PMD Maksimum Bireysel Lif | ≤0.2 | ≤0.2 | - Hayır. | - Hayır. | ≤0.11 | ||
| PMD Tasarım Bağlantısı Değeri | Ps(nm2*k m) |
≤0.12 | ≤0.08 | - Hayır. | - Hayır. | - Hayır. | |
| Fiber kesme dalga uzunluğu λc | nm | ¥ 1180, ≤1330 |
1180 TL. ≤1330 |
- Hayır. | - Hayır. | - Hayır. | |
| Kablo çubuğu Dalga boyu λcc |
nm | ≤1260 | ≤1260 | - Hayır. | - Hayır. | - Hayır. | |
| MFD | 1310nm | - Evet. | 9.2±0.4 | 9.2±0.4 | - Hayır. | - Hayır. | - Hayır. |
| 1550nm | - Evet. | 10.4±0.8 | 10.4±0.8 | - Hayır. | - Hayır. | - Hayır. | |
| Sayısal Aperture ((NA) |
- Hayır. | - Hayır. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| İki yönlü adım (mean) ölçüm) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Fiber üzerindeki düzensizlikler Uzunluk ve nokta |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Devamsızlık | |||||||
| Farklılık geri dağılımı katsayısı |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Zayıflama tekdüzeliği | dB/km | ≤0.01 | ≤0.01 | ||||
| Çekirdek dimateri | - Evet. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Kaplama çapı | - Evet. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Kaplama çapı | - Evet. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Kaplama/kırık Merkezi hatası |
- Evet. | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Çembersiz kaplama | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Çekirdek/kaplama konentrikliği hatası | - Evet. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Kavşak (radius) | - Evet. | ≤4 | ≤4 | - Hayır. | - Hayır. | - Hayır. | |
