| Menşe yeri | Çin |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | ADSS |
Çifte kaplama Kevlar iplik güçlendirilmiş ADSS Fiber Optic Kablo
Açıklama

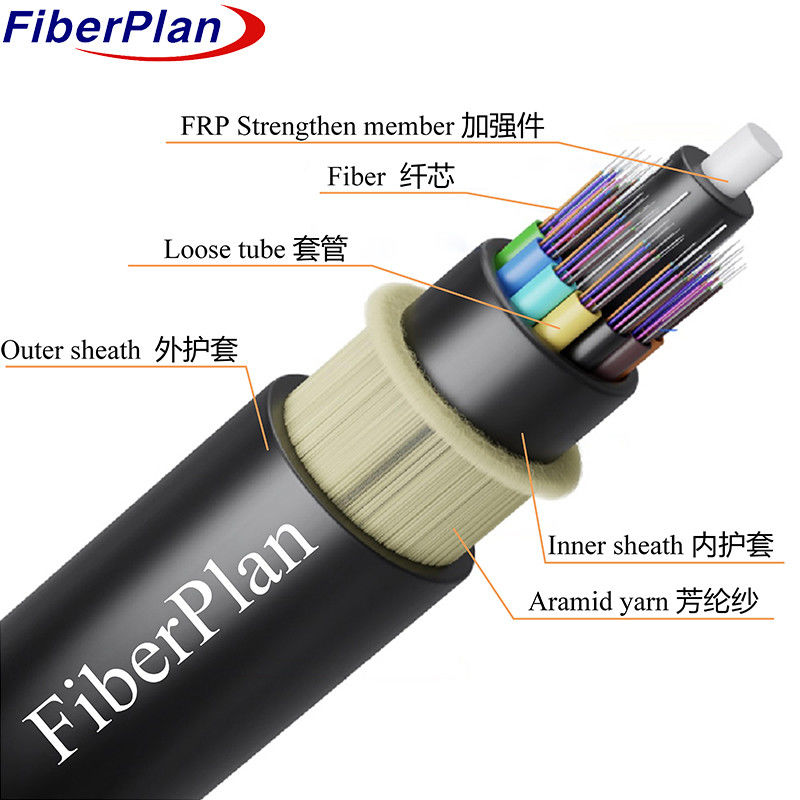

ADSS (All-Dielectric Self-Supporting) kablosu, gevşek bir boru sarma yapısı ile tasarlanmıştır.
lifler su geçirmez bir bileşikle doldurulmuş yüksek modül plastik tüplerde güvenli bir şekilde yerleştirilmiştir
Bu tüpler, dolgu maddeleri ile birlikte, daha sonra merkezi bir güç etrafında sıkışır.
Metal olmayan FRP'den (Fiber Reinforced Plastic) yapılmış bir üye, kompakt ve dairesel bir kablo çekirdeği oluşturur.
Korunmayı daha da artırmak için çekirdek bir dolgu bileşiği ile doldurulur ve ince bir polietilen içinde kaplanır
Ek güçlendirme için bu iç katman üzerine aramid iplik katmanı uygulanır.
Son olarak, kablo, standart için polietilen (PE) olabilir.
Yüksek elektrik gerginliği olan ortamlar için uygulamalar veya anti-izleme (AT).
ADSS kablosu çok dayanıklı, nem karşıtı ve çeşitli çevresel koşullara dayanabilir.
Hem hava hem de yeraltı tesisatları için idealdir.
Uygulama
1ADSS kablo tasarımı, en iyi elektrik hatlarını sağlayan gerçek zamanlı koşulları dikkate alır.
Bu tür ortamlarda performans ve dayanıklılık.
2Bir PE dış kabuğu, 110kV'den aşağı elektrik hatları için kullanılırken, bir AT (anti-tracking) dış kabuğu kullanılır.
110kV ve üstü çalışan elektrik hatları için daha iyi koruma sağlamak için.
3Aramid ipliği miktarı ve iplikleme işlemi dahil olmak üzere özel tasarım,
kabloların farklı kurulumlarda güvenilir bir şekilde performans göstermesini sağlamak
Senaryolar.
Özellikleri
1Elektrik kesilmesini gerektirmeden kurulmasını sağlar ve servisin en az kesintiye uğramasını sağlar.
2Hafif ve küçük çaplı buz, rüzgar, kule ve arkaplan yüklerinden kaynaklanan baskıyı azaltır,
Kablonun dayanıklılığı ve performansı.
3Uzun vadeli güvenilirlik ve maliyet etkinliği sunan 30 yıllık bir ömür boyu tasarlanmıştır.
4. Güçlü germe dayanıklılığı ve sıcaklık dayanıklılığı ile, çeşitli koşullarda güvenilir performans sağlar
Çevre koşulları.
Kablo yapımı ayrıntıları
| Fiber sayısı | 24-144 çekirdek | |||||||
| Doldurma ipi | 2.0mm | |||||||
| Nem Bariyeri | Su engelleme sistemi | |||||||
| Merkezi güç üyesi | malzeme | PE'li FRP/FRP | ||||||
| boyut | 2.1mm | |||||||
| Tüp doldurma | Tüp doldurma bileşiği | |||||||
| dolgu | PP tüp / PVC tüp | |||||||
| İç kabuk | malzeme | PE | ||||||
| Sıfır tüp | malzeme | PBT | ||||||
| çapı | F2.2mm (dış/iç) | |||||||
| Dış kabuk | malzeme | PE/HDPE | ||||||
| çapı | 11±0,2 mm | |||||||
Fiber rengi
|
Fiber sayısı 8 tüp başına çekirdekler |
1 | 2 | 3 | 4 | 5 | 6 |
| Mavi | Turuncu | Yeşil | Kahverengi | Gri | Beyaz | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Kırmızı | Siyah | Sarı | Mor | Pembe | Aqua | |
| Renk 13 ~ 24 siyah bir izleyici ile işaretlenir. Siyah renk için işaretli siyah izleyici gerekmez, yerine doğal renk kullanır. | ||||||
Kablo Mekanik özelliği
| çekirdek | Kablo çapı | Ağırlık | |||||
| 2 çekirdekten 60 çekirdeklere | 12±0,2 mm | 140±3kg/km | |||||
| 72 çekirdek | 13±0,2 mm | 190±3kg/km | |||||
| 96 çekirdek | 14.5±0.2 mm | 220±3kg/km | |||||
| 144 çekirdek | 16.5±0.2 mm | 240±3kg/km | |||||
| Rek.günlük maksimum çalışma gerilimi | 88kN | ||||||
| Maks. İzin verilen çalışma gerilimi | 32.7KN | ||||||
| Elastisite modülü | 37KN/mm2 | ||||||
| Min Bending Radius ((mm) | Operasyon | 240 mm | |||||
| Kurulum | 390mm | ||||||
| Ekstra yük | Ekstra yük 0.5% ~ 0.7% | ||||||
| Buz | 5 mm | ||||||
| Rüzgar hızı | 35m/s | ||||||
Fiber özelliği
| Fiber tarzı | Birim | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Durum | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| zayıflama | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Hayır. | - Hayır. | |||
| Depresyon | 1550nm | Ps/ ((nm*km) | - Hayır. | ≤18 | - Hayır. | - Hayır. | Depresyon |
| 1625nm | Ps/ ((nm*km) | - Hayır. | ≤22 | - Hayır. | - Hayır. | ||
| Bant genişliği | 850nm | MHZ.KM | - Hayır. | - Hayır. | 400 TL | ¥160 | Bant genişliği |
| 1300nm | MHZ.KM | - Hayır. | - Hayır. | ¥800 | 500 TL | ||
| Sıfır dağılım dalga boyu | nm | 1300-1324 | 1302 TL. ≤1322 |
- Hayır. | - Hayır. | 1295 TL, ≤1320 |
|
| Sıfır basınç eğim | nm | ≤0.092 | ≤0.091 | - Hayır. | - Hayır. | - Hayır. | |
| PMD Maksimum Bireysel Lif | ≤0.2 | ≤0.2 | - Hayır. | - Hayır. | ≤0.11 | ||
| PMD Tasarım Bağlantısı Değeri | Ps(nm2*k m) |
≤0.12 | ≤0.08 | - Hayır. | - Hayır. | - Hayır. | |
| Fiber kesme dalga uzunluğu λc | nm | ¥ 1180, ≤1330 |
1180 TL. ≤1330 |
- Hayır. | - Hayır. | - Hayır. | |
| Kablo çubuğu Dalga boyu λcc |
nm | ≤1260 | ≤1260 | - Hayır. | - Hayır. | - Hayır. | |
| MFD | 1310nm | - Evet. | 9.2±0.4 | 9.2±0.4 | - Hayır. | - Hayır. | - Hayır. |
| 1550nm | - Evet. | 10.4±0.8 | 10.4±0.8 | - Hayır. | - Hayır. | - Hayır. | |
| Sayısal Aperture ((NA) |
- Hayır. | - Hayır. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| İki yönlü adım (mean) ölçüm) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Fiber üzerindeki düzensizlikler Uzunluk ve nokta |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Devamsızlık | |||||||
| Farklılık geri dağılımı katsayısı |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Zayıflama tekdüzeliği | dB/km | ≤0.01 | ≤0.01 | ||||
| Çekirdek dimateri | - Evet. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Kaplama çapı | - Evet. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Kaplama çapı | - Evet. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Kaplama/kırık Merkezi hatası |
- Evet. | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Çembersiz kaplama | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Çekirdek/kaplama konentrikliği hatası | - Evet. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Kavşak (radius) | - Evet. | ≤4 | ≤4 | - Hayır. | - Hayır. | - Hayır. | |
