| Menşe yeri | Çin |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | GYTC8S |

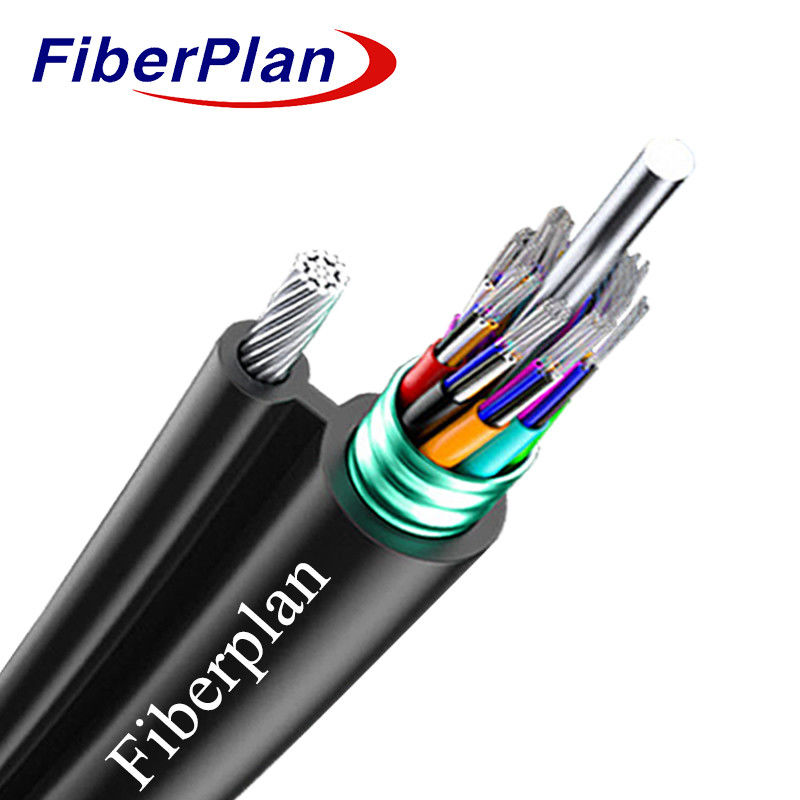

GYTC8S Zırhlı Dış Kapalı Şekil 8 Kendiliğinden Taşan Fiber Optik Kablo
Açıklama
250μm lifler su geçirmez bir kaplama ile doldurulmuş yüksek modüllü plastik boş tüpler içinde kaplıdır.
Bu tüpler al-
Ek koruma için uminum bant. Destek telleriyle birlikte, bir polietilen içinde kaplıdırlar.
(PE) kabuk, şekil 8 yapısı oluşturur.
Uygulama
1 Çeşitli ortamlarda dayanıklılığı sağlayan açık havada dağıtım.
2 Havadaki kurulumlar veya boru hattı yerleştirme gibi çok yönlü kurulum yöntemleri.
3 Hem uzun mesafeli hem de yerel alan ağ iletişim ihtiyaçlarını kolaylaştırmak.
Özellikleri
1 Metal olmayan dayanıklılık mükemmel anti-elektronik yetenekler sunar.
2 Sıfır boru tasarımı en iyi performansı sağlar.
3 Mekanik ve çevresel dayanıklılığını gösterir.
4 İyi esneklik ve bükme yeteneği gösterir.
5 Küçük bir dış çapı, hafif bir yapı, kolay montajı kolaylaştırır.
6 Kablo çekirdeği maksimum koruma için tamamen doludur.
7 Alüminyum bant nem barikatörü olarak çalışır ve dayanıklılığını artırır.
Kablo yapımı ayrıntıları
| Fiber sayısı | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Tüp sayısı | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| tüp başına lifler | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Doldurma çubuğu | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| Tüp çapı (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Sıfır tüpün kalınlığı (±0,05 mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Dış çapı (± 0,5 mm) | 5.4X8.6 - 15.0 |
5.4X8.6 - 15.0 |
5.4X8.6 - 15.0 |
5.4X9.8 - 16.5 |
5.4X10.8 - 17.5 |
5.4X12.2 - 19.0 |
5.4X14.9 - 22.0 |
| Dış çapının kalınlığı (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Sıfır tüp | Malzeme | PBT | Renk | standart spektrum | |||
| Su engelleme sistem |
Malzeme | Doldurma jeli / su engelleyici bant | |||||
| Merkezi güç üye |
Malzeme | FRP | Çapraz | 1.4 ((6-48) 2.0(72-144) |
|||
| Zihinsel güç üye |
Malzeme | Sıvı tel | Türü | 1.0mm*7 | |||
| Zırh | Malzeme | Alüminyum bant | |||||
| Gallus | Malzeme | PE | Boyut (h*w) |
2.5*1.5mm | |||
| Dış kabuk | Malzeme | PE | Renk | Siyah | |||
Kabloların mekanik ve çevresel özellikleri
| Çekim gücü | Uzun vadeli (N) | 3000N | |||||
| Kısa süreli ((N) | 7000N | ||||||
| Ezme yükü | Uzun vadeli (N) | 300N/100mm | |||||
| Kısa süreli ((N) | 1000N/100mm | ||||||
| Bükme yarıçapı | Dinamik | 20D | |||||
| Statik | 10D | ||||||
| Kurulum sıcaklığı | -10°C+60°C | ||||||
| Depolama sıcaklığı | -40°C+70°C | ||||||
Fiber özellikleri
| Elyaf türü | Birim | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Durum | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Zayıflama | dB/km | ≤ 0,36 / 0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| Kaplama çapı | - Evet. | 125±1 | 125±1 | 125±1 | |||
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| Kaplama çapı | - Evet. | 242±7 | 242±7 | 242±7 | |||
