| Menşe yeri | Çin |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | ASU (Mini ADSS) |

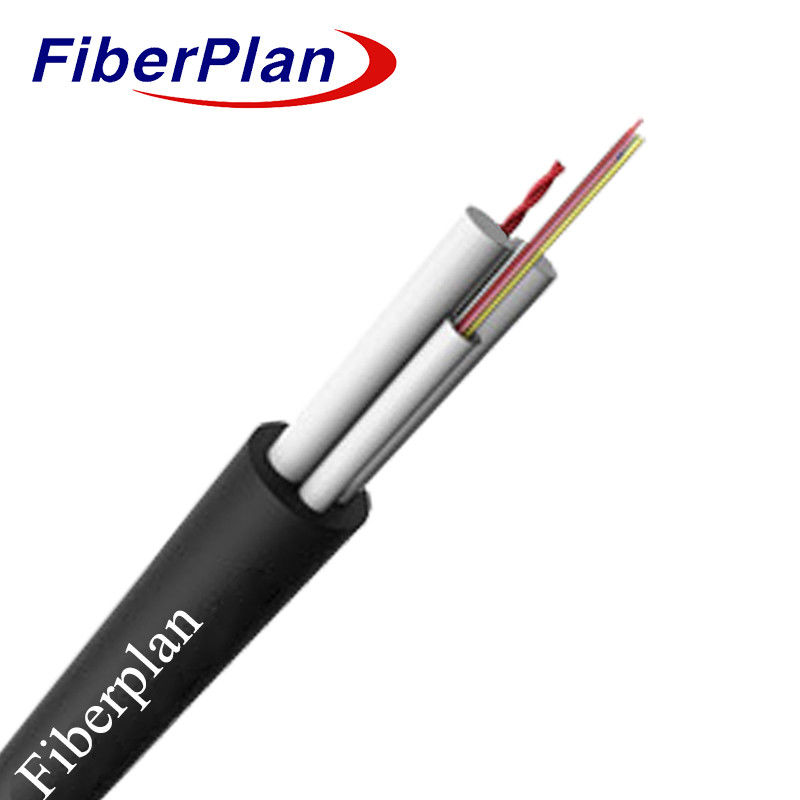

Fiberplan Açık hava tek kabuklu ASU Kendini destekleyen Fiber Optic Kablo
Açıklama
ASU Fiber Optic Kablosu, FTTH optik ağlarında, mühendislik düzlükleri nedeniyle çok talep görmektedir.
G.652D tipi bir fiber optik kablosuna sahiptir, yüksek performans sağlayan korning fiber ve yofc fiber kullanır.
Veri iletimi ve kolay girişlerYapımında, kurulum ve kullanımın azaltılması yoluyla maliyet etkinliğine öncelik verilir.
bakım maliyetleriYapısal olarak, çekirdek dışı SM optik yofc'yi içerir.
Güvenli bir iple korunan bir fiber ipigevşekTüp.Ek olarak, özel olarak yapılmış iki bileşen demirlemeyi kolaylaştırır
ve süspansiyon, esnekliği artırırvekarmaşık ağ yapılandırmalarında istikrar.
Uygulama
1Dışarıda dağıtım için uyarlanmıştır: Dayanıklılık ve uygunluğu sergileyen, dışarda dağıtım için tasarlanmıştır.
Çeşitli hava koşulları ve dış faktörler için.
2. Kütük Güç iletimi Uyumlu: Kütük Güç iletim sistemlerini yönetebilen, göster-
geniş ağlar içindeki yüksek güçli iletimleri yönetmede sağlamlık ve verimlilik.
3Yüksek Elektromanyetik Müdahale Uyumluluğu: Yüksek elektromanyetik etkileşim alanlarında erişim ve yerel ağlar için uygundur.
Elektromanyetik müdahale, müdahaleye karşı duyarlılığı en aza indirgenme ve etkileşimi sürdürme yeteneğini gösterir.
Zorlu elektromanyetik ortamlarda istikrarlı iletişim.
Karakteristik
1Güçlü Mekanik ve Sıcaklık Performansı: Sıcaklık aralığında güvenilir işlevselliği sağlar
ve mekanik gerilim seviyeleri tutarlı bir işletim için.
2Hidrolize Dirençli Yüksek Güçlü Sıvı Tüp: Hidrolize dayanıklı dayanıklı tüp yapısı,
Bu, nemli ortamlarda bile uzun ömürlüdür.
3Uzmanlıklı Fiber Koruma: Temel korumayı sağlayan özel boru doldurma bileşik kalkanları.
Uzun ömürlü olmaları için.
4Ezme Direnci ve Esneklik: Çeşitli kurulumlar için idealdir.
5Gelişmiş gevşek boru koruması: gevşek boru doldurma bileşiği kabloyu çevresel çevreye karşı güçlendirir.
faktörler.
6Kapsamlı çekirdek koruması: Kablo çekirdekinin tam olarak doldurulması kapsamlı korumayı sağlar.
Uzun süreli dayanıklılık için çeşitli dış unsurlara karşı koruma.
Kablo yapımı ayrıntıları
| Fiber sayısı | 2-12 çekirdek | |||||||
| Nem Bariyeri | Su engelleyici bant | |||||||
| Boş tüp ve dolgu elemanları | malzeme | PBT | ||||||
| çapı | 2.2mmF±0.1mm | |||||||
| Merkezi güç üyesi | malzeme | FRP | ||||||
| boyut | 2.0mm±0.2mm | |||||||
| Çatlaklık | 50m~150m | |||||||
| Kablo genel çapı | 8.0mm±0.5mm | |||||||
| Sıfır tüp | malzeme | PBT | ||||||
| çapı | F2.2 (dış/iç) | |||||||
| Dış kabuk | malzeme | PE | ||||||
| çapı | 1.8±0.2 mm | |||||||
| Kablo ağırlığı km | 60 kg/km | |||||||
Fiber rengi
|
Fiber sayısı Tüp başına 12 çekirdek |
1 | 2 | 3 | 4 | 5 | 6 |
| Mavi | Turuncu | Yeşil | Kahverengi | Gri | Beyaz | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Kırmızı | Siyah | Sarı | Mor | Pembe | Aqua | |
| Renk 13 ~ 24 siyah bir izleyici ile işaretlenir. Siyah renk için işaretli siyah izleyici gerekmez, bunun yerine doğal renk kullanılır. | ||||||
Kablo Mekanik özelliği
| Parçalar | Açıklama | ||||||
| Kurulum sıcaklığı ((°C) | -15 ~ +60 | ||||||
| Çalışma sıcaklığı (°C) | -40 ~ +70 | ||||||
| Min Eğiliş Yarıçapı ((mm) | Uzun vadeli | 10D | |||||
| Kısa süreli | 20D | ||||||
| İzin verilen germe dayanıklılığı ((N) | Uzun vadeli | 600 | |||||
| Kısa süreli | 1500 | ||||||
| Çakma yükü ((N/100mm) | Uzun vadeli | 300 | |||||
| Kısa süreli | 1000 | ||||||
Fiber özelliği
| Fiber tarzı | Birim | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Durum | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| zayıflama | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Hayır. | - Hayır. | |||
| Depresyon | 1550nm | Ps/ ((nm*km) | - Hayır. | ≤18 | - Hayır. | - Hayır. | Depresyon |
| 1625nm | Ps/ ((nm*km) | - Hayır. | ≤22 | - Hayır. | - Hayır. | ||
| Bant genişliği | 850nm | MHZ.KM | - Hayır. | - Hayır. | 400 TL | ¥160 | Bant genişliği |
| 1300nm | MHZ.KM | - Hayır. | - Hayır. | ¥800 | 500 TL | ||
| Sıfır dağılım dalga boyu | nm | 1300-1324 | 1302 TL. ≤1322 |
- Hayır. | - Hayır. | 1295 TL, ≤1320 |
|
| Sıfır basınç eğim | nm | ≤0.092 | ≤0.091 | - Hayır. | - Hayır. | - Hayır. | |
| PMD Maksimum Bireysel Lif | ≤0.2 | ≤0.2 | - Hayır. | - Hayır. | ≤0.11 | ||
| PMD Tasarım Bağlantısı Değeri | Ps(nm2*k m) |
≤0.12 | ≤0.08 | - Hayır. | - Hayır. | - Hayır. | |
| Fiber kesme dalga uzunluğu λc | nm | ¥ 1180, ≤1330 |
1180 TL. ≤1330 |
- Hayır. | - Hayır. | - Hayır. | |
| Kablo çubuğu Dalga boyu λcc |
nm | ≤1260 | ≤1260 | - Hayır. | - Hayır. | - Hayır. | |
| MFD | 1310nm | - Evet. | 9.2±0.3 | 9.2±0.3 | - Hayır. | - Hayır. | - Hayır. |
| 1550nm | - Evet. | 10.4±0.5 | 10.4±0.5 | - Hayır. | - Hayır. | - Hayır. | |
| Sayısal Aperture ((NA) |
- Hayır. | - Hayır. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| İki yönlü adım (mean) ölçüm) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Fiber üzerindeki düzensizlikler Uzunluk ve nokta |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Devamsızlık | |||||||
| Farklılık geri dağılımı katsayısı |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Zayıflama tekdüzeliği | dB/km | ≤0.01 | ≤0.01 | ||||
| Çekirdek dimateri | - Evet. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Kaplama çapı | - Evet. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Kaplama çapı | - Evet. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Kaplama/kırık Merkezi hatası |
- Evet. | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Çembersiz kaplama | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Çekirdek/kaplama konentrikliği hatası | - Evet. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Kavşak (radius) | - Evet. | ≤4 | ≤4 | - Hayır. | - Hayır. | - Hayır. | |
