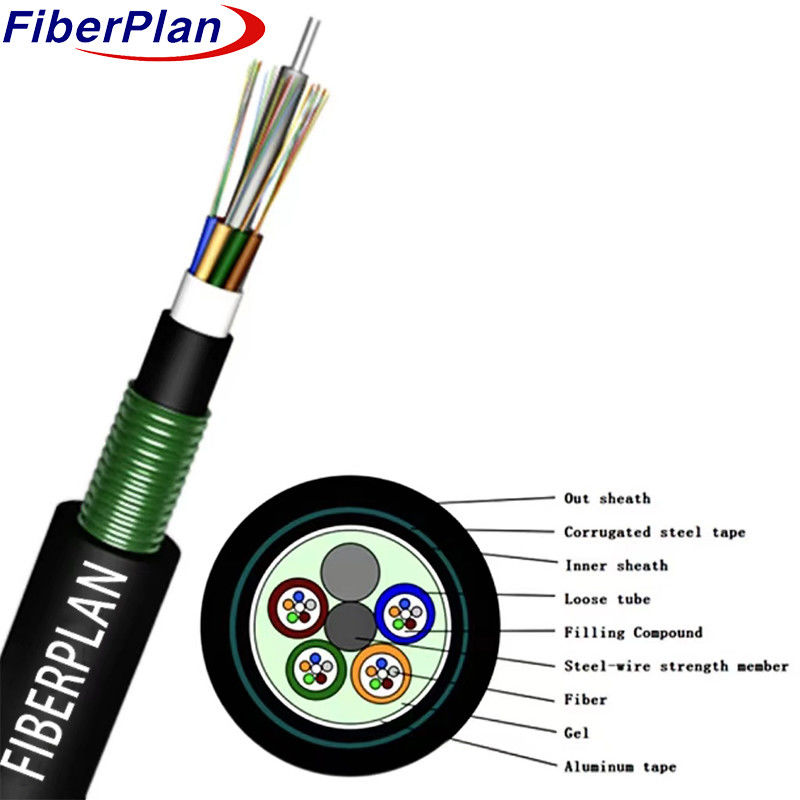

Çifte zırhlı, çift kaplamalı, dış mekan optik kablosu GYTA53
Açıklama
Kablo yapısı, su geçirmez bir katmanla doldurulmuş yüksek modüllü bir plastik boş tüp içine yerleştirilen lifleri içerir.
Yüksek lif sayısına sahip kablolar için bazen polietilenle kaplanmış bir çelik tel, metallik kablo olarak çalışır.
Tüpler ve dolgu maddeleri dayanıklılık maddesinin etrafında bir kompakt oluşturmak için sıkıştırılır.
Bu çekirdek, suya karşı koruyucu bir bileşikle doldurulur ve ardından uygulanır.
Son olarak, PSP, iç kapağın üzerine boyuna uygulanır ve bu sayede PE'yi tamamlar.
PE dış kabuğu olan kablo.
Uygulama
* Dışarıda dağıtım için kabul edilir: Özellikle dışarıda kullanılmak için tasarlanmış, bu kablo dayanması için tasarlanmıştır.
çevresel zorluklar ve açık hava dağıtım senaryolarında güvenilir performans sağlamak.
* Hava, kanal ve doğrudan gömülü kurulum için uygundur: Uygulama açısından çok yönlü, kablo
Çeşitli kurulum yöntemleri, havadan yayılma, kanal kurulum ve doğrudan gömme dahil, esneklik sağlar
Altyapı planlamasında.
* Uzun mesafe ve yerel alan ağ iletişimleri için idealdir:
Bu kablo, her iki senaryoyu karşılamak için tasarlanmıştır.
Farklı mesafelerde etkili ve verimli veri aktarımı.
Karakteristik
* Güçlü Mekanik ve Sıcaklık Performansı: Çeşitli mekanizmalar altında güvenilir performans gösterir.
HanicalGerginlikler ve sıcaklık koşulları.
* Hidroliz Dirençli Yüksek Güçlü Çöp tüpü: Yüksek dayanıklılık özelliklerine sahip boş tüp,
Hidrolize dayanıklı, uzun süreli kablo dayanıklılığını sağlar.
* Fiber Koruması için Özel Tüp Doldurma Bileşiği:
Optik liflerin kritik korunmasını sağlayan bir tüp.
* Ezme Direnci ve Esnekliği: Esnekliği korurken ezme kuvvetlerine dayanacak şekilde tasarlanmıştır.
Çeşitli kurulumlara izin verir.*
* Su geçirmez tasarım önlemleri:
Merkezi Güç Üyesi: Çelik tel, merkezi bir güç üyesi olarak hizmet eder.
B Kablo çekirdeğinin doldurulması: Kablo çekirdeğinin % 100 dolusu doldurma bileşiği ile doldurulması su geçirmez bütünlüğünü artırır.
C APL Nem Bariyeri: Alüminyum Polietilen Laminat (APL) uygulaması nem olarak hizmet eder
Bir bariyer.
D PSP Nemden Koruma: Polietilenin (PSP) uzunlamasına uygulanması nemden korunmayı arttırır.
E Suya karşı koruma sağlamak için su engelleyici malzemeler içerir.
Giriş.
Kablo yapımı ayrıntıları
| Fiber sayısı | 12-144 çekirdek | |||||||
| Doldurma ipi | 4-0 | |||||||
| Nem Bariyeri | Su engelleme sistemi | |||||||
| Merkezi güç üyesi | malzeme | Çelik tel/FRP | ||||||
| boyut | 1.3mm | |||||||
| Tüp doldurma | Tüp doldurma bileşiği | |||||||
| İç kabuk | malzeme | PE/HDPE | ||||||
| çapı | 2.0mm | |||||||
| Sıfır tüp | malzeme | PBT | ||||||
| çapı | F2.2 (dış/iç) | |||||||
| İç zırhlı | malzeme | Alüminyum bant | ||||||
| Dış zırhlı | malzeme | Kabuklu çelik bant | ||||||
| Dış kabuk | malzeme | PE/HDPE | ||||||
| çapı | 1.7±0.1mm | |||||||
Fiber rengi
| Fiber sayısı8 çekirdektüp başına | 1 | 2 | 3 | 4 | 5 | 6 |
| Mavi | Turuncu | Yeşil | Kahverengi | Gri | Beyaz | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Kırmızı | Siyah | Sarı | Mor | Pembe | Aqua | |
| Renk 13 ~ 24 siyah bir izleyici ile işaretlenir. | ||||||
Kablo Mekanik özelliği
| çekirdek | Kablo çapı | Ağırlık | |||||
| 24 çekirdekten 42 çekirdeklere | 14.0±0.4mm | 150±4kg/km | |||||
| 48 çekirdek | 14.0±0.4mm | 200±4kg/km | |||||
| 60 çekirdek | 14.0±0.4mm | 205±4kg/km | |||||
| 72 çekirdek | 15.5±0.4 mm | 210±4kg/km | |||||
| 96 çekirdek | 17.1±0,4 mm | 270±4kg/km | |||||
| 144 çekirdek | 20.3±0.4 mm | 310±4kg/km | |||||
| Min Bending Radius ((mm) | Uzun vadeli | 10D | |||||
| Min Bending Radius ((mm) | Kısa süreli | 20D | |||||
| Min İzin Verilen Çekim Gücü ((N) | Uzun vadeli | 3000 | |||||
| Min İzin Verilen Çekim Gücü ((N) | Kısa süreli | 4000 | |||||
| Min. İzin verilen ezme yükü (N/100mm) | Uzun vadeli | 1000 | |||||
| Min. İzin verilen ezme yükü (N/100mm) | Kısa süreli | 3000 | |||||
| Çalışma sıcaklığı (°C) | -40 ~ +70 | ||||||
| Kurulum sıcaklığı ((°C) | -15 ~ +60 | ||||||
Fiber özelliği
| Fiber tarzı | Birim | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Durum | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| zayıflama | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Hayır. | - Hayır. | |||
| Depresyon | 1550nm | Ps/ ((nm*km) | - Hayır. | ≤18 | - Hayır. | - Hayır. | Depresyon |
| 1625nm | Ps/ ((nm*km) | - Hayır. | ≤22 | - Hayır. | - Hayır. | ||
| Bant genişliği | 850nm | MHZ.KM | - Hayır. | - Hayır. | 400 TL | ¥160 | Bant genişliği |
| 1300nm | MHZ.KM | - Hayır. | - Hayır. | ¥800 | 500 TL | ||
| Sıfır dağılım dalga boyu | nm | 1300-1324 | 1302 TL. ≤1322 |
- Hayır. | - Hayır. | 1295 TL, ≤1320 |
|
| Sıfır basınç eğim | nm | ≤0.092 | ≤0.091 | - Hayır. | - Hayır. | - Hayır. | |
| PMD Maksimum Bireysel Lif | ≤0.2 | ≤0.2 | - Hayır. | - Hayır. | ≤0.11 | ||
| PMD Tasarım Bağlantısı Değeri | Ps (((nm2*km) | ≤0.12 | ≤0.08 | - Hayır. | - Hayır. | - Hayır. | |
| Fiber kesme dalga uzunluğu λc | nm | ¥ 1180, ≤1330 |
1180 TL. ≤1330 |
- Hayır. | - Hayır. | - Hayır. | |
| Kablo çubuğu Dalga boyu λcc |
nm | ≤1260 | ≤1260 | - Hayır. | - Hayır. | - Hayır. | |
| MFD | 1310nm | - Evet. | 9.2±0.4 | 9.2±0.4 | - Hayır. | - Hayır. | - Hayır. |
| 1550nm | - Evet. | 10.4±0.8 | 10.4±0.8 | - Hayır. | - Hayır. | - Hayır. | |
| Sayısal Aperture ((NA) |
- Hayır. | - Hayır. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| İki yönlü adım (mean) ölçüm) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Fiber üzerindeki düzensizlikler Uzunluk ve nokta |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Devamsızlık | |||||||
| Farklılık geri dağılımı katsayısı |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Zayıflama tekdüzeliği | dB/km | ≤0.01 | ≤0.01 | ||||
| Çekirdek dimateri | - Evet. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Kaplama çapı | - Evet. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Kaplama çapı | - Evet. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Kaplama/kırık Merkezi hatası |
- Evet. | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Çembersiz kaplama | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Çekirdek/kaplama konentrikliği hatası | - Evet. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Kavşak (radius) | - Evet. | ≤4 | ≤4 | - Hayır. | - Hayır. | - Hayır. | |
