| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | GYFTA53 |
Kemirgenlere karşı zırhlı çift ceket GYFTA53
Açıklama

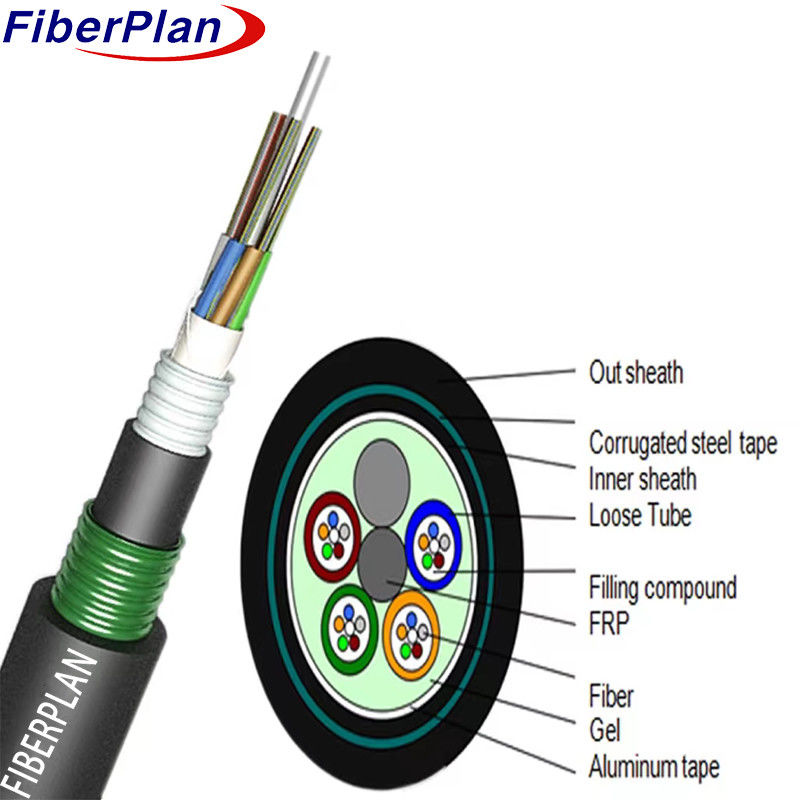

Kablo yapısı, 250μm liflerin yüksek modüllü plastikten yapılmış gevşek bir tüpün içine yerleştirilmesini içerir.
Suya dayanıklı bir bileşik ile. Bir metal olmayan dayanıklılık üyesi (FRP) çekirdeğe yerleştirilir ve borular
Alüminyum Polietilen Laminat (APL)
Kablo çekirdeği daha sonra ince bir PE iç kablosuyla kaplanır ve PSP
Son olarak, kablo genel koruma için PE dış kaplama ile tamamlanır.
Uygulama
* Dışarıda dağıtım ve doğrudan gömülme için kabul edildi, bu da dış mekanlarda kurulum için uygundur.
* Uzun mesafeli verimli güç için uygun hale getiren gövde güç aktarım sistemleri için kabul edildi
İletişim.
* Yüksek elektromanyetik müdahale yerlerinde erişim ağlarında ve yerel ağlarda kullanılır, güvenilir bir
Zorlu elektromanyetik ortamlarda bağlantı.
Karakteristik
* Çeşitli koşullarda güvenilir çalışmayı sağlayan iyi mekanik ve sıcaklık performansı.
* Özel boru doldurma bileşimi, liflerin kritik korunmasını sağlar ve dayanıklılığını artırır.
* Kabloya dış basınç ve basınçlara dayanabilme yeteneği kazandıran kırılma direnci ve esnekliği
Farklı kurulum senaryolarına uyarlanmak.
* PSP (Polyethylene Laminate), kabloyu sudan koruyarak nemden koruma yeteneğini artırır
girme ve performans bütünlüğünün korunması.
Yapı ayrıntıları
| Fiberlerin sayısı | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Tüp sayısı | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| tüp başına lifler | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Doldurma çubuğu | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Çıkarılmış boru çapı (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| İç kabuk çapı (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Dış çapı (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Dış çapının kalınlığı (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Sıfır tüp | Malzeme | PBT | Renk | Standart spektrum | |||
| Doldurma çubuğu | Malzeme | PP | Renk | Siyah | |||
| Tüp doldurma | Malzeme | Doldurma karışımı | |||||
| Merkezi güç üyesi | Malzeme | FRP | Çapraz | 2.0mm | |||
| Su bloklama sistemi | Malzeme | Su koruyucu bant / doldurma jeli | |||||
| Kırma kablosu | Qty | 2 adet | Renk | Beyaz | |||
| İç kabuk | Malzeme | PE | Renk | Siyah | |||
| Zırh | Malzeme | Kabuklu çelik bant | |||||
| Dış kabuk | Malzeme | PE | Renk | Siyah | |||
Mekanik ve çevresel performans
| Çekim gücü | Uzun vadeli (N) | 1000N | |||||
| Kısa süreli ((N) | 3000N | ||||||
| Ezme yükü | Uzun vadeli | 3000N/100mm | |||||
| Kısa süreli | 1000N/100mm | ||||||
| Bükme yarıçapı | Dinamik | 20D | |||||
| Statik | 10D | ||||||
| Kurulum sıcaklığı | -10°C+60°C | ||||||
| Depolama sıcaklığı | -40°C+70°C | ||||||
Fiber özellikleri
| Elyaf türü | Birim | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Durum | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Zayıflama | dB/km | ≤ 0,35/0.20 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| Kaplama çapı | - Evet. | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| Kaplama çapı | - Evet. | 242±3 | 242±3 | 242±3 | |||
