| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | GYFTA53 |
8 12 24F SM MM G652D Doğrudan gömülme Dış kablo GYFTA53
Açıklama

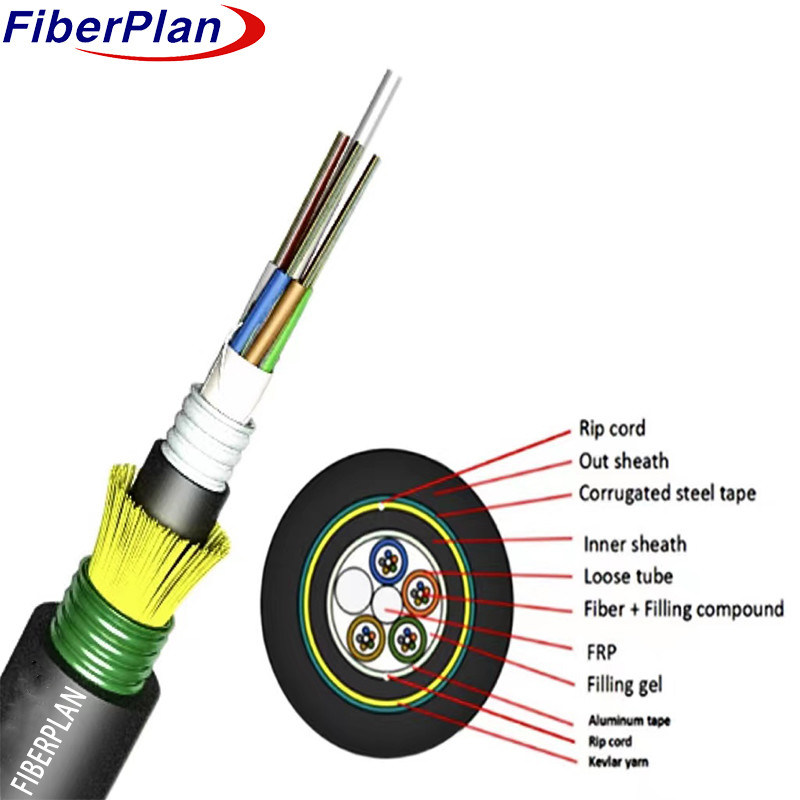

Her biri 250μm olan lifler, yüksek modüllü plastikten yapılmış gevşek bir tüpün içine yerleştirilir.
FRP (Fiber Reinforced Plastic) metal olmayan dayanıklılık elemanı olarak hizmet eder.
Bu tüpler, dolgu ile birlikte, dayanıklılık üyesinin etrafında sıkışıp kompakt ve dairesel bir yapı oluşturur.
Suya karşı korunmak için, kablo çekirdeğinin etrafına alüminyum polietilen laminat (APL) uygulanır.
Kablo çekirdeği, ardından ince bir PE iç kabuk. Çekim dayanıklılığı, Kevlar ipliği katmanı ile artırılır ve
PSP (Polyethylene-Stranded Polyethylene) uzunlamasına uygulandıktan sonra, kablo PE dışı ile tamamlanır
Kabuk.
Uygulama
* Dışarıda dağıtım ve doğrudan gömülme için kabul edildi: Dışarıda dağıtım ve doğrudan gömülme için tasarlanmıştır
uygulamalar, çeşitli çevresel koşullarda dayanıklılık ve güvenilir performans sağlar.
*Kütük Güç İletim Sistemi için kabul edildi: Kütük Güç İletim Sistemi için uygundur,
Daha uzun mesafelerde verimli ve güvenilir güç aktarımı.
*Yüksek Elektromanyetik Müdahale Yerlerindeki Erişim Ağı ve Yerel Ağ: Erişimde kullanım için idealdir
Yüksek elektromanyetik müdahale ortamlarında bulunan ağlar ve yerel ağlar, kararlı ve
Müdahaleye dayanıklı bağlantı.
Karakteristik
* İyi Mekanik ve Sıcaklık Performansı: Mekanik dayanıklılığı ve sıcaklığı mükemmel gösterir
Direnç, çeşitli koşullarda güvenilir bir performans sağlar.
* Özel Tüp Doldurma Bileşeni Kritik Elyaf Korumalarını Sağlayan: Özel bir tüp dolgu bileşeni kullanır
ve liflerin dayanıklılığını ve uzun ömürlülüğünü artırarak çok önemli bir koruma sağlar.
* Ezilme Direnci ve Esneklik: Ezilme direnci ve esnekliği ile tasarlanmıştır,
Yapısal bütünlüğü korurken zorlu ortamlar.
* PSP'yi Arttırıcı Nem-Kanıtlı: PSP'nin (Polyethylene-Stranded Polyethylene) dahil edilmesi nemini artırır.
Kabloyu çevresel faktörlere karşı daha fazla koruyan nem geçirmez özellikleri.
Yapı ayrıntıları
| Fiberlerin sayısı | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Tüp sayısı | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| tüp başına lifler | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Doldurma çubuğu | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Çıkarılmış boru çapı (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| İç kabuk çapı (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Dış çapı (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Dış çapının kalınlığı (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Sıfır tüp | Malzeme | PBT | Renk | Standart spektrum | |||
| Doldurma çubuğu | Malzeme | PP | Renk | Siyah | |||
| Tüp doldurma | Malzeme | Doldurma karışımı | |||||
| Merkezi güç üyesi | Malzeme | FRP | Çapraz | 2.0mm | |||
| Su bloklama sistemi | Malzeme | Su koruyucu bant / doldurma jeli | |||||
| Kırma kablosu | Qty | 2 adet | Renk | Beyaz | |||
| İç kabuk | Malzeme | PE | Renk | Siyah | |||
| Zırh | Malzeme | Kabuklu çelik bant | |||||
| Dış kabuk | Malzeme | PE | Renk | Siyah | |||
Mekanik ve çevresel performans
| Çekim gücü | Uzun vadeli (N) | 1000N | |||||
| Kısa süreli ((N) | 3000N | ||||||
| Ezme yükü | Uzun vadeli | 3000N/100mm | |||||
| Kısa süreli | 1000N/100mm | ||||||
| Bükme yarıçapı | Dinamik | 20D | |||||
| Statik | 10D | ||||||
| Kurulum sıcaklığı | -10°C+60°C | ||||||
| Depolama sıcaklığı | -40°C+70°C | ||||||
Fiber özellikleri
| Elyaf türü | Birim | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Durum | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Zayıflama | dB/km | ≤ 0,35/0.20 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| Kaplama çapı | - Evet. | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| Kaplama çapı | - Evet. | 242±3 | 242±3 | 242±3 | |||
