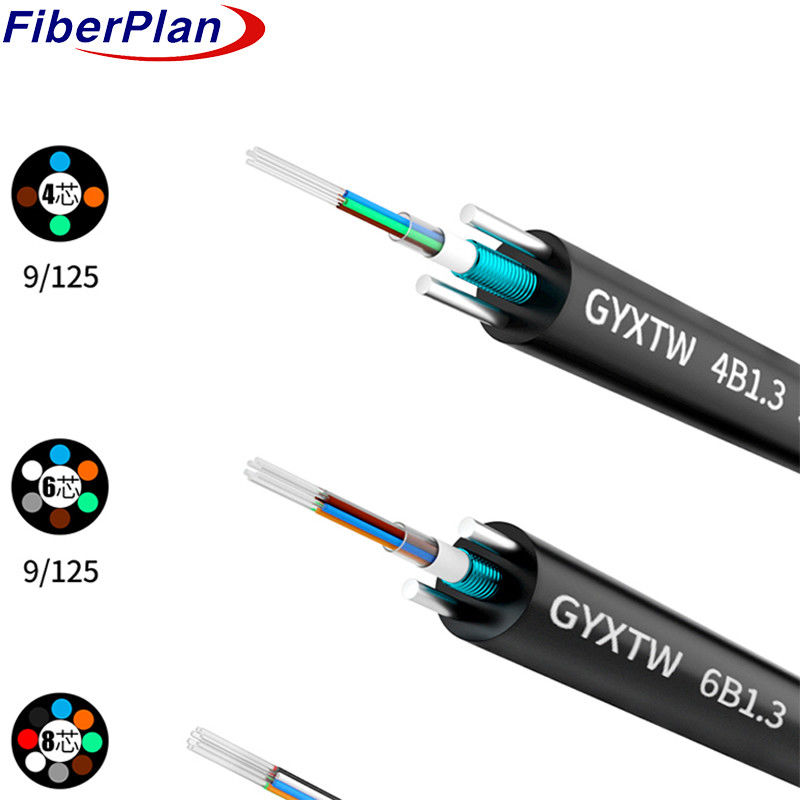

Çok Modlu PBT Çıkarılmış Tüp Çelik Tel Güçlendirme GYXTW
  • Çok Modlu PBT Çıkarılmış Tüp Çelik Tel Güçlendirme GYXTW
Çok Modlu PBT Çıkarılmış Tüp Çelik Tel Güçlendirme GYXTW

Çok Modlu PBT Çıkarılmış Tüp Çelik Tel Güçlendirme GYXTW

Menşe yeri ÇIN
Marka adı Fiberplan
Sertifika ISO 9001; TÜV certificate
Model numarası GYXTW
Ürün Ayrıntıları
Zırhlı:
Çelik bant+Paralel Çelik tel
Ceket Rengi:
Siyah, Özelleştirilmiş
Model:
GYXTW
Fiber:
G652D Tek mod veya çok mod
Bükülme yarıçapı:
Kablo çapı 20x
Depolama sıcaklığı:
-40°C ila +70°C
çelik çap:
1,0 mm *2
Yapı:
Merkezi Gevşek Tüp
Kablo çapı:
8.0mm
tambur uzunluğu:
5KM veya Özelleştirilmiş
Elyaf Rengi:
Mavi, Turuncu, Yeşil, Kahverengi, Çizgi, Beyaz, Kırmızı, Siyah, Sarı, Mor, Gül, Akva, Yeşil/Sarı, Ma
Gevşek boru:
PBT
Su Engelleme Sistemi:
Dolgu Bileşiği
Kurşun zamanı:
3 ila 5 gün
Vurgulamak:

8.0mm tek modlu ve çok modlu fiber

,

GYXTW tek modlu ve çok modlu fiber

,

G652D Tek modlu kablo

Ödeme ve Nakliye Şartları
Min sipariş miktarı
1km
Fiyat
negotiable
Ambalaj bilgileri
Ahşap Davul
Teslim süresi
5-8 iş günü
Ödeme koşulları
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Yetenek temini
Ayda 5000KM
Ürün Tanımı

Çok Modlu PBT Çıkarılmış Tüp Çelik Tel Güçlendirme GYXTW



Açıklama

  1. Yüksek modüllü plastik boş tüplerde bulunan lifler.
  2. Suya dayanıklı bir bileşikle doldurulmuş bir tüp.
  3. Kabloyu sarıp sarmış.
  4. Su geçirmez, kompakt ve su geçirmez bir tasarım için su geçirmez malzeme.
  5. Çelik bantın her iki tarafında paralel çelik teller.
  6. Polyethylene (PE) kaplama ile bitirilmiştir.



Uygulama

  1. Merkezi Sıfır Tüp Dış Kablolar için Genel Gereksinimler.
  2. Hava veya kanal kurulumları için tasarlanmıştır.



Özellikleri

  1. Mekanik ve sıcaklığa karşı mükemmel dayanıklılık.
  2. Hidrolize dayanıklı yüksek dayanıklı gevşek tüp.
  3. Özel doldurma bileşiği, kritik lif koruması sağlar.
  4. Ezilmeye dayanıklı ve esnek tasarım.
  5. Telaş gücü paralel çelik tellerle sağlanır.
  6. Hafif, küçük çaplı ve kurulumu kolay.



Kablo yapımı ayrıntıları

Fiber sayısı 1 ~ 24 çekirdek
Sıfır tüp malzeme PBT
çapı F2.2 (dış/iç)
Tüp doldurma Tüp doldurma bileşiği
Çelik tel boyut 0.8mm
Sayı 2
Dış kabuk malzeme PE,HDPE,LDPE
çapı 1.8±0.2 mm

Fiber rengi

Her kişiye verilen lif sayısı
tüp 8 çekirdek		 1 2 3 4 5 6
Mavi Turuncu Yeşil Kahverengi Gri Beyaz
7 8 9 10 11 12
Kırmızı Siyah Sarı Mor Pembe Aqua
Renk 13 ~ 24 siyah bir izleyici ile işaretlenir. Siyah renk için işaretli siyah izleyici gerekmez, bunun yerine doğal renk kullanılır.

Kablo Mekanik özelliği

çekirdek Kablo çapı Ağırlık
1 ~ 24 8.0mm±0.2mm 65 kg/km±4kg
Sıcaklık aralığı -40 ~ +70 - Hayır.
Min Bending Radius ((mm) Uzun vadeli 10D
Min Bending Radius ((mm) Kısa süreli 20D
Min İzin Verilen Çekim Gücü ((N) Uzun vadeli 1200
Min İzin Verilen Çekim Gücü ((N) Kısa süreli 1500
Çalışma sıcaklığı (°C) -40 ~ +70
Kurulum sıcaklığı ((°C) -20 ~ +60
Depolama sıcaklığı (°C) -40 ~ +70

Fiber özelliği

Fiber tarzı Birim SM
G652		 SM
G652D		 MM
50/125		 MM
62.5/125		 MM
OM3-300
Durum nm 1310/1550 1310/1550 850/1300 850/1300 850/1300
zayıflama dB/km ≤ ≤ ≤ ≤3.0/1.0 ≤3.0/1.0
0.36/0.23 0.34/0.22 3.0/1.0 - Hayır. - Hayır.
Depresyon 1550nm Ps/ ((nm*km) - Hayır. ≤18 - Hayır. - Hayır. Depresyon
1625nm Ps/ ((nm*km) - Hayır. ≤22 - Hayır. - Hayır. 　
Bant genişliği 850nm MHZ.KM - Hayır. - Hayır. 400 TL ¥160 Bant genişliği
1300nm MHZ.KM - Hayır. - Hayır. ¥800 500 TL 　
Sıfır dağılım dalga boyu nm 1300-1324 1302 TL.
≤1322		 - Hayır. - Hayır. 1295 TL,
≤1320
Sıfır basınç eğim nm ≤0.092 ≤0.091 - Hayır. - Hayır. - Hayır.
PMD Maksimum Bireysel Lif 　 ≤0.2 ≤0.2 - Hayır. - Hayır. ≤0.11
PMD Tasarım Bağlantısı Değeri Ps (((nm2*km) ≤0.12 ≤0.08 - Hayır. - Hayır. - Hayır.
Fiber kesme dalga uzunluğu λc nm ¥ 1180,
≤1330		 1180 TL.
≤1330		 - Hayır. - Hayır. - Hayır.
Kablo çubuğu
Dalga boyu λcc		 nm ≤1260 ≤1260 - Hayır. - Hayır. - Hayır.
MFD 1310nm - Evet. 9.2±0.4 9.2±0.4 - Hayır. - Hayır. - Hayır.
1550nm - Evet. 10.4±0.8 10.4±0.8 - Hayır. - Hayır. - Hayır.
Sayısal
Aperture ((NA)		 　 - Hayır. - Hayır. 0.200±0.015 0.275±0.
015		 0.200±0
.015
İki yönlü adım (mean)
ölçüm)		 dB ≤0.05 ≤0.05 ≤0.10 ≤0.10 ≤0.10
Fiber üzerindeki düzensizlikler
Uzunluk ve nokta		 dB ≤0.05 ≤0.05 ≤0.10 ≤0.10 ≤0.10
Devamsızlık
Farklılık geri dağılımı
katsayısı		 dB/km ≤0.05 ≤0.03 ≤0.08 ≤0.10 ≤0.08
Zayıflama tekdüzeliği dB/km ≤0.01 ≤0.01 　 　 　
Çekirdek dimateri - Evet. 　 　 50±1.0 62.5±2.5 50±1.0
Kaplama çapı - Evet. 125.0±0.1 125.0±0.1 125.0±0.1 125.0±0.1 125.0±0.1
Kaplama dairesel olmayan % ≤1.0 ≤1.0 ≤1.0 ≤1.0 ≤1.0
Kaplama çapı - Evet. 242±7 242±7 242±7 242±7 242±7
Kaplama/kırık
Merkezi hatası		 - Evet. ≤12.0 ≤12.0 ≤12.0 ≤12.0 ≤12.0
Çembersiz kaplama % ≤6.0 ≤6.0 ≤6.0 ≤6.0 ≤6.0
Çekirdek/kaplama konentrikliği hatası - Evet. ≤0.6 ≤0.6 ≤1.5 ≤1.5 ≤1.5
Kavşak (radius) - Evet. ≤4 ≤4 - Hayır. - Hayır. - Hayır.



Çok Modlu PBT Çıkarılmış Tüp Çelik Tel Güçlendirme GYXTW 0Çok Modlu PBT Çıkarılmış Tüp Çelik Tel Güçlendirme GYXTW 1
