| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | GYFTY |

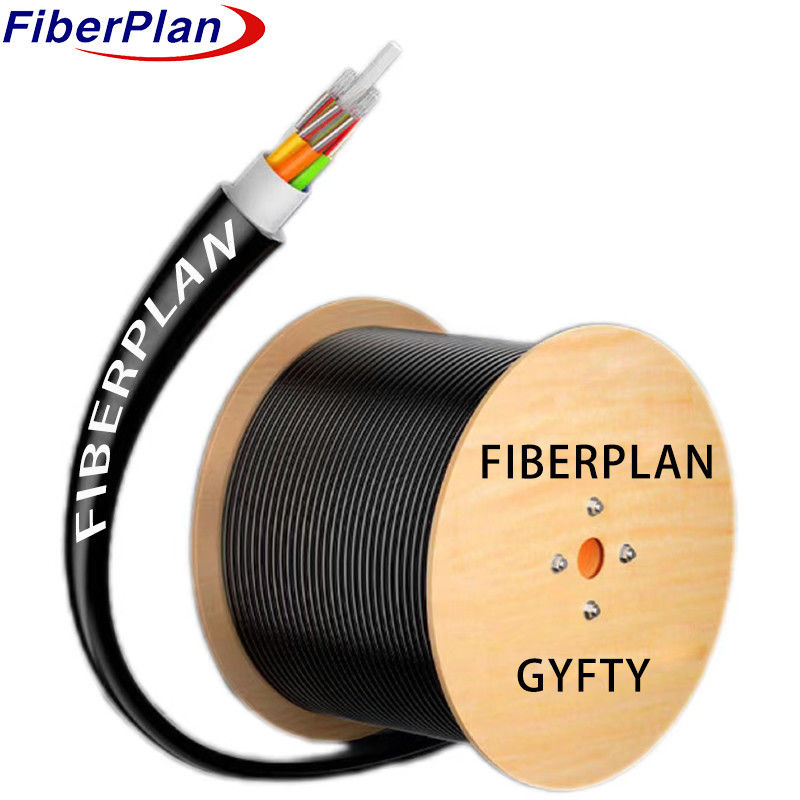

Metal olmayan hava fiber optik kablosu su geçirmez performansla hediye
Açıklama
Elyaflar, su geçirmez bir bileşikle doldurulmuş dayanıklı plastikten yapılmış esnek bir tüpün içinde yer alıyor.
Fiber Güçlendirilmiş Plastik (FRP) çekirdeğinde dayanıklılık sağlar.
Su geçirmez bant çekirdeği korur, ardından genel koruma için PE kılıfı.
Uygulama
1 Dışarıda dağıtım amacıyla tasarlanmıştır.
2 Gövde güç aktarım sistemleri için uygundur.
3 Yüksek elektromanyetik müdahale alanlarında bulunan erişim ve yerel ağlarda kullanılmak için idealdir.
Karakteristik
1 Çeşitli sıcaklıklarda güçlü mekanik performans gösterir.
2 Yüksek dayanıklı, hidrolize dayanıklı gevşek bir tüp.
3 Tüp içinde kritik lif korumasını sağlayan özel bir dolgu bileşiği kullanır.
4 Hem ezme direnci hem de esnekliği gösterir.
5 Özellikle gevşek tüp için tasarlanmış bir doldurma bileşiği kullanır.
Yapı ayrıntıları
| Fiber sayısı | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
| Tüp sayısı | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Tüp başına lif | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Doldurma çubuğunun sayısı | 4 | 3 | 1 | 2 | 1 | 0 | 0 | 0 |
| Tüp çapı (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Sıfır tüpün kalınlığı (±0,05 mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Nominal dış çapı (± 0,2 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Nom. ceket kalınlığı (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Sıfır tüp | Malzeme | PBT | Renk | Standart spektrum | ||||
| Doldurma çubuğu | Malzeme | PP | Renk | Siyah | ||||
| Tüp doldurma | Malzeme | Doldurma karışımı | ||||||
| Merkezi güç üyesi | Malzeme | FRP | Çapraz | 1.5mm (6 - 48F) | ||||
| 2 mm (72 - 144F) | ||||||||
| Katman | PE (yalnızca 96C-144C için) | |||||||
| Su bloklama sistemi | Malzeme | Su engelleyici bant | ||||||
| Kırma kablosu | Türü | 1110*2 | ||||||
| Dış kabuk | Malzeme | MDPE | Renk | Siyah | ||||
Mekanik ve çevresel performans
| Çekim gücü | Uzun vadeli (N) | 600N | ||||||
| Kısa süreli ((N) | 1500N | |||||||
| Ezme yükü | Uzun vadeli (N/100mm) | 300N/100mm | ||||||
| Kısa vadeli (N/100mm) | 1000N/100mm | |||||||
| Bükme yarıçapı | Dinamik (mm) | 20D | ||||||
| Statik (mm) | 10D | |||||||
| Depolama sıcaklığı | -20°C+70°C | |||||||
| Kurulum sıcaklığı | -10°C+60°C | |||||||
Fiber Performansı
| Fiber tarzı | Birim | SM G652D | MM 50/125 | MM 62.5/125 | ||||
| Durum | mm | 1310/1550 | 850/1300 | 850/1300 | ||||
| Zayıflama | dB/km | ≤ 0,36 / 0.22 | ≤3.0/1.0 | ≤3.0/1.0 | ||||
| Kaplama çapı | - Evet. | 125 ± 0.2 | 125±0.2 | 125±0.2 | ||||
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | ||||
| Kaplama çapı | - Evet. | 242±3 | 242±3 | 242±3 | ||||
