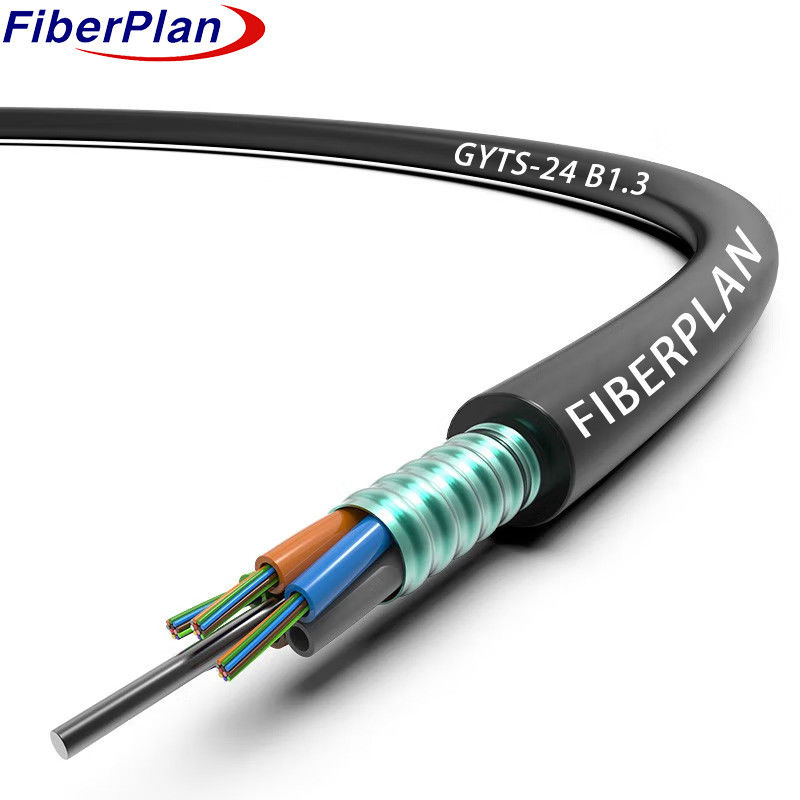

GYTS dışarıda zırhlı fiber optik kabloyu kemirgen karşıtı
Açıklama
Kablo yapısı, yüksek modüllü plastik bir boş tüpün içinde su-resizyonlu bir su borusuyla doldurulmuş liflerden oluşur.
Yüksek lif sayımı kabloları için bazen polietilenle kaplanmış bir çelik tel, kabloların
Tüpler ve dolgu maddeleri bu çekirdeğin etrafında sıkışıp kompakt bir dairesel şekil oluşturur.
Uzunlukta uygulanan PSP, su koruması için doldurma bileşiği ile güçlendirilmiş kablo çekirdeğini korur.
Son olarak, PE kablosu kablonun yapısını tamamlar.
Uygulama
1 Dış Dağıtım Uyumlandırılması: Bu kablo tasarımı özellikle dış mekan kullanımı için tasarlanmıştır.
Çeşitli çevresel koşullara karşı dayanıklılık ve dayanıklılık.
2 Çok yönlü kurulum: Havadaki kurulumlar ve boru hattı kurulum yöntemleri için uygundur, kullanımda esneklik sunar
farklı altyapı ihtiyaçlarını karşılamak için.
3 Geniş Ağ Kapsamı: Hem uzun mesafeli bağlantılar hem de yerel alan ağ iletişimleri için idealdir,
Çeşitli ölçeklerdeki çeşitli ağ gereksinimlerine göre.
Karakteristik
1 Güçlü Mekanik ve Isı Dayanıklılığı: Mekanik stres altında övgüye değer performans gösterir
ve değişen sıcaklık koşulları.
2 Dayanıklı ve Dirençli Tasarım: Yüksek dayanıklı gevşek bir tüp, hidrolize karşı dayanıklı, güçlendirilmiş
Fiber koruması için özel bir tüp doldurma bileşiği ile.
3 Ezilme Direnci ve Esnekliği: Sıkıştırmaya karşı dayanıklılığı sağlarken,
Servisin kurulumu ve uyarlanması.
4 PE Kablosu ile UV Koruması: PE Kablosu kabloyu ultraviyole radyasyondan korur ve kabloyu güçlendirir.
Dış mekanlarda uzun ömürlü.
5 Su geçirmez önlemler: Güç için merkezi bir çelik tel, boru doldurma dahil olmak üzere birden fazla strateji içerir
bileşik, %100 kablo çekirdeği dolumu ve daha iyi nem koruması için PSP, su geçirmez bir tasarım sağlar.
Kablo yapımı ayrıntıları
| Fiber sayısı | 2~144 çekirdek | |||||||
| Nem Bariyeri | Su engelleme sistemi | |||||||
| Merkezi güç üyesi | Malzeme | PE kapaklı çelik tel/FRP/FRP | ||||||
| boyut | 1.5mm~2.0mm | |||||||
| Sıfır tüp | malzeme | PBT | ||||||
| çapı | F2.2 (dış/iç) | |||||||
| Tüp doldurma | Tüp doldurma bileşiği | |||||||
| Zırh | Malzeme | Kabuklu çelik bant | ||||||
| Dış kabuk | malzeme | PE,HDPE | ||||||
| çapı | 1.70±0.2 mm | |||||||
Fiber rengi
| Her kişiye verilen lif sayısı tüp 8 çekirdek |
1 | 2 | 3 | 4 | 5 | 6 |
| Mavi | Turuncu | Yeşil | Kahverengi | Gri | Beyaz | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Kırmızı | Siyah | Sarı | Mor | Pembe | Aqua | |
| Renk 13 ~ 24 siyah bir izleyici ile işaretlenir. | ||||||
Kablo Mekanik özelliği
| çekirdek | Kablo çapı | Ağırlık | |||||
| 2 çekirdekten 60 çekirdeklere | 10.0±0.3mm | 115±5kg/km | |||||
| 72 çekirdek | 10.5±0.3mm | 120±5kg/km | |||||
| 96 çekirdek | 12.5±0.3mm | 180±5kg/km | |||||
| 144 çekirdek | 14.5±0.3mm | 245±5kg/km | |||||
| Min Bending Radius ((mm) | Uzun vadeli | 10D | |||||
| Min Eğme Yarıçap ((mm) |
Kısa süreli | 20D | |||||
| Min izin verilir Çekim dayanıklılığı ((N) |
Uzun vadeli | 600 | |||||
| Min izin verilir Çekim dayanıklılığı ((N) |
Kısa süreli | 1500 | |||||
| Çakma yükü (N/100mm) | Uzun vadeli | 300 | |||||
| Çakma yükü (N/100mm) | Kısa süreli | 1000 | |||||
| Operasyon sıcaklık (°C) |
-40+70 | ||||||
| Kurulum sıcaklık ((°C) |
-20 + 60 | ||||||
Fiber özelliği
| Fiber tarzı | Birim | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Durum | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| zayıflama | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Hayır. | - Hayır. | |||
| Depresyon | 1550nm | Ps/ ((nm*km) | - Hayır. | ≤18 | - Hayır. | - Hayır. | Depresyon |
| 1625nm | Ps/ ((nm*km) | - Hayır. | ≤22 | - Hayır. | - Hayır. | ||
| Bant genişliği | 850nm | MHZ.KM | - Hayır. | - Hayır. | 400 TL | ¥160 | Bant genişliği |
| 1300nm | MHZ.KM | - Hayır. | - Hayır. | ¥800 | 500 TL | ||
| Sıfır dağılım dalga boyu | nm | 1300-1324 | 1302 TL. ≤1322 |
- Hayır. | - Hayır. | 1295 TL, ≤1320 |
|
| Sıfır basınç eğim | nm | ≤0.092 | ≤0.091 | - Hayır. | - Hayır. | - Hayır. | |
| PMD Maksimum Bireysel Lif | ≤0.2 | ≤0.2 | - Hayır. | - Hayır. | ≤0.11 | ||
| PMD Tasarım Bağlantısı Değeri | Ps (((nm2*km) | ≤0.12 | ≤0.08 | - Hayır. | - Hayır. | - Hayır. | |
| Fiber kesme dalga uzunluğu λc | nm | ¥ 1180, ≤1330 |
1180 TL. ≤1330 |
- Hayır. | - Hayır. | - Hayır. | |
| Kablo çubuğu Dalga boyu λcc |
nm | ≤1260 | ≤1260 | - Hayır. | - Hayır. | - Hayır. | |
| MFD | 1310nm | - Evet. | 9.2+/-0.4 | 9.2+/-0.4 | - Hayır. | - Hayır. | - Hayır. |
| 1550nm | - Evet. | 10.4+/-0.8 | 10.4+/-0.8 | - Hayır. | - Hayır. | - Hayır. | |
| Sayısal Aperture ((NA) |
- Hayır. | - Hayır. | 0.200+/ - 0 oldu.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| İki yönlü adım (mean) ölçüm) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Fiber üzerindeki düzensizlikler Uzunluk ve nokta |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Devamsızlık | |||||||
| Farklılık geri dağılımı katsayısı |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Zayıflama tekdüzeliği | dB/km | ≤0.01 | ≤0.01 | ||||
| Çekirdek dimateri | - Evet. | 50+1/1.0 | 62.5+/-2.5 | 50+1/1.0 | |||
| Kaplama çapı | - Evet. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Kaplama çapı | - Evet. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Kaplama/kırık Merkezi hatası |
- Evet. | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Çembersiz kaplama | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Çekirdek/kaplama konentrikliği hatası | - Evet. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Kavşak (radius) | - Evet. | ≤4 | ≤4 | - Hayır. | - Hayır. | - Hayır. | |
