GYTS Optik Kablo Fiyatı Yeraltı Fiber Optik Kablo
Açıklama
Bu kablo tasarımı, dayanıklılığını ve işlevselliğini sağlamak için çeşitli koruyucu elemanları entegre eder.
Yüksek modüllü bir plastik gevşek tüpün içinde, hem tek mod hem de çok modlu lifleri barındırır.
Suya dayanıklı bir dolgu bileşiği ile korunur.
Bu merkezi bileşeni çevreleyen,
Tüpler ve dolgular, kompakt ve dairesel bir kablo çekirdeğine titizlikle bağlanır.
Kablo çekirdeğinin üzerine uzun boylu olarak uygulanan bir PSP katmanı ile eklendi, bu da kablo çekirdeğinin suya karşı dayanıklılığını arttırır.
Bu sağlam yapının tamamı kabloyu çevreleyen ve ek koruma sağlayan bir PE kablosudur.
çevresel faktörlere karşı.
Uygulama
1 Dışarıda dağıtım için tasarlanmıştır: Bu kablo çeşitli dış mekan koşullarına dayanacak şekilde tasarlanmıştır.
zorlu ortamlarda dayanıklılık ve güvenilirlik sağlamak.
2 Çok yönlü kurulum yöntemleri: Havadaki kurulumlar için çok uygundur ve boru hattı üzerinden de yapılabilir.
Harekete geçirme konusunda esneklik sunuyor.
3 Uzun mesafe ve yerel alan ağ uyumluluğu: Bu kablo hem uzun mesafe iletişimini hem de
ihtiyaçlarını karşılıyor ve çeşitli iletişim gereksinimlerini karşılayan yerel alan ağları için uygundur.
Karakteristik
1 Sağlam mekanik dayanıklılık ve sıcaklık dayanıklılığı çeşitli koşullarda güvenilirliği sağlar.
2 Hidrolize dayanıklı, yüksek dayanıklı gevşek boru olağanüstü dayanıklılık sağlar.
3 Özel tüp doldurma bileşiği, güvenilir bir performans sağlayarak kritik lif korumasını sağlar.
4 Zorlu kurulum senaryoları için uygun mükemmel ezme direnci ve esneklik.
5 PE kabuğu, kablo uzun ömürlülüğünü artıran UV radyasyonuna karşı korur.
6 Su geçirmezliği sağlamak için çeşitli önlemler alınmıştır: dayanıklılık için merkezi çelik tel, kablo çekirdeğinin %100 dolumu ve PSP
Nem direncini artırmak.

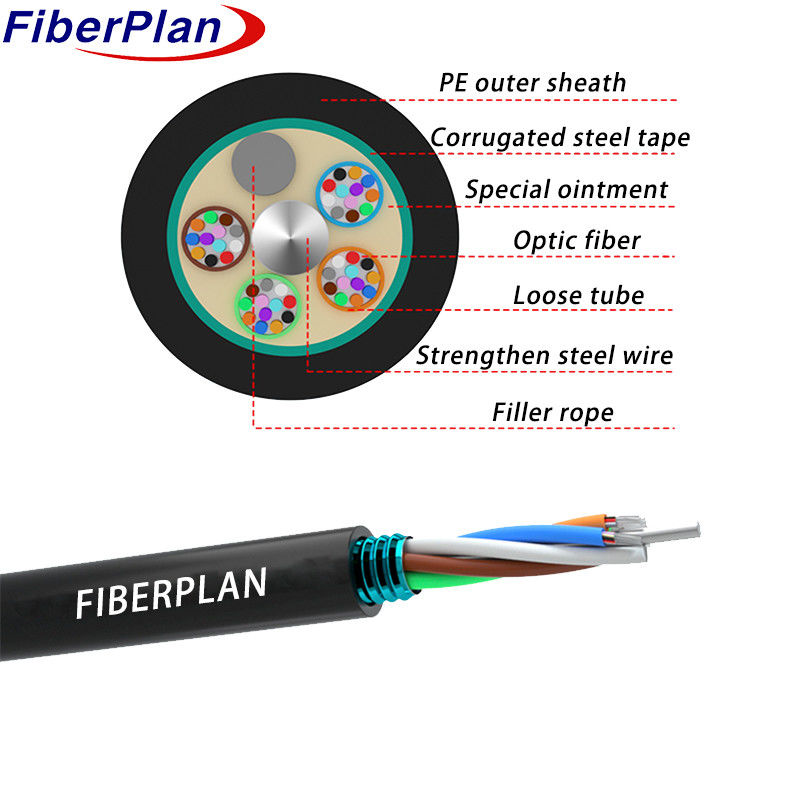

Kablo yapımı ayrıntıları
| Fiber sayısı |
2~144 çekirdek |
| Nem Bariyeri |
Su engelleme sistemi |
| Merkezi güç üyesi |
Malzeme |
PE kapaklı çelik tel/FRP/FRP |
| boyut |
1.5mm~2.0mm |
| Sıfır tüp |
malzeme |
PBT |
| çapı |
F2.2 (dış/iç) |
| Tüp doldurma |
Tüp doldurma bileşiği |
| Zırh |
Malzeme |
Kabuklu çelik bant |
| Dış kabuk |
malzeme |
PE,HDPE |
| çapı |
1.70±0.2 mm |
Fiber rengi
Her kişiye verilen lif sayısı
tüp 8 çekirdek |
1 |
2 |
3 |
4 |
5 |
6 |
| Mavi |
Turuncu |
Yeşil |
Kahverengi |
Gri |
Beyaz |
| 7 |
8 |
9 |
10 |
11 |
12 |
| Kırmızı |
Siyah |
Sarı |
Mor |
Pembe |
Aqua |
| Renk 13 ~ 24 siyah bir izleyici ile işaretlenir. |
Kablo Mekanik özelliği
| çekirdek |
Kablo çapı |
Ağırlık |
| 2 çekirdekten 60 çekirdeklere |
10.0±0.3mm |
115±5kg/km |
| 72 çekirdek |
10.5±0.3mm |
120±5kg/km |
| 96 çekirdek |
12.5±0.3mm |
180±5kg/km |
| 144 çekirdek |
14.5±0.3mm |
245±5kg/km |
| Min Bending Radius ((mm) |
Uzun vadeli |
10D |
Min Eğme
Yarıçap ((mm) |
Kısa süreli |
20D |
Min izin verilir
Çekim dayanıklılığı ((N) |
Uzun vadeli |
600 |
Min izin verilir
Çekim dayanıklılığı ((N) |
Kısa süreli |
1500 |
| Çakma yükü (N/100mm) |
Uzun vadeli |
300 |
| Çakma yükü (N/100mm) |
Kısa süreli |
1000 |
Operasyon
sıcaklık (°C) |
-40+70 |
Kurulum
sıcaklık ((°C) |
-20 + 60 |
Fiber özelliği
| Fiber tarzı |
Birim |
SM
G652 |
SM
G652D |
MM
50/125 |
MM
62.5/125 |
MM
OM3-300 |
| Durum |
nm |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
| zayıflama |
dB/km |
≤ |
≤ |
≤ |
≤3.0/1.0 |
≤3.0/1.0 |
| 0.36/0.23 |
0.34/0.22 |
3.0/1.0 |
- Hayır. |
- Hayır. |
| Depresyon |
1550nm |
Ps/ ((nm*km) |
- Hayır. |
≤18 |
- Hayır. |
- Hayır. |
Depresyon |
| 1625nm |
Ps/ ((nm*km) |
- Hayır. |
≤22 |
- Hayır. |
- Hayır. |
|
| Bant genişliği |
850nm |
MHZ.KM |
- Hayır. |
- Hayır. |
400 TL |
¥160 |
Bant genişliği |
| 1300nm |
MHZ.KM |
- Hayır. |
- Hayır. |
¥800 |
500 TL |
|
| Sıfır dağılım dalga boyu |
nm |
1300-1324 |
1302 TL.
≤1322 |
- Hayır. |
- Hayır. |
1295 TL,
≤1320 |
| Sıfır basınç eğim |
nm |
≤0.092 |
≤0.091 |
- Hayır. |
- Hayır. |
- Hayır. |
| PMD Maksimum Bireysel Lif |
|
≤0.2 |
≤0.2 |
- Hayır. |
- Hayır. |
≤0.11 |
| PMD Tasarım Bağlantısı Değeri |
Ps (((nm2*km) |
≤0.12 |
≤0.08 |
- Hayır. |
- Hayır. |
- Hayır. |
| Fiber kesme dalga uzunluğu λc |
nm |
¥ 1180,
≤1330 |
1180 TL.
≤1330 |
- Hayır. |
- Hayır. |
- Hayır. |
Kablo çubuğu
Dalga boyu λcc |
nm |
≤1260 |
≤1260 |
- Hayır. |
- Hayır. |
- Hayır. |
| MFD |
1310nm |
- Evet. |
9.2+/-0.4 |
9.2+/-0.4 |
- Hayır. |
- Hayır. |
- Hayır. |
| 1550nm |
- Evet. |
10.4+/-0.8 |
10.4+/-0.8 |
- Hayır. |
- Hayır. |
- Hayır. |
Sayısal
Aperture ((NA) |
|
- Hayır. |
- Hayır. |
0.200+/
- 0 oldu.015 |
0.275+/-0.
015 |
0.200+/-0
.015 |
İki yönlü adım (mean)
ölçüm) |
dB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
Fiber üzerindeki düzensizlikler
Uzunluk ve nokta |
dB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
| Devamsızlık |
Farklılık geri dağılımı
katsayısı |
dB/km |
≤0.05 |
≤0.03 |
≤0.08 |
≤0.10 |
≤0.08 |
| Zayıflama tekdüzeliği |
dB/km |
≤0.01 |
≤0.01 |
|
|
|
| Çekirdek dimateri |
- Evet. |
|
|
50+1/1.0 |
62.5+/-2.5 |
50+1/1.0 |
| Kaplama çapı |
- Evet. |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
| Kaplama dairesel olmayan |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
| Kaplama çapı |
- Evet. |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
Kaplama/kırık
Merkezi hatası |
- Evet. |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
| Çembersiz kaplama |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
| Çekirdek/kaplama konentrikliği hatası |
- Evet. |
≤0.6 |
≤0.6 |
≤1.5 |
≤1.5 |
≤1.5 |
| Kavşak (radius) |
- Evet. |
≤4 |
≤4 |
- Hayır. |
- Hayır. |
- Hayır. |
