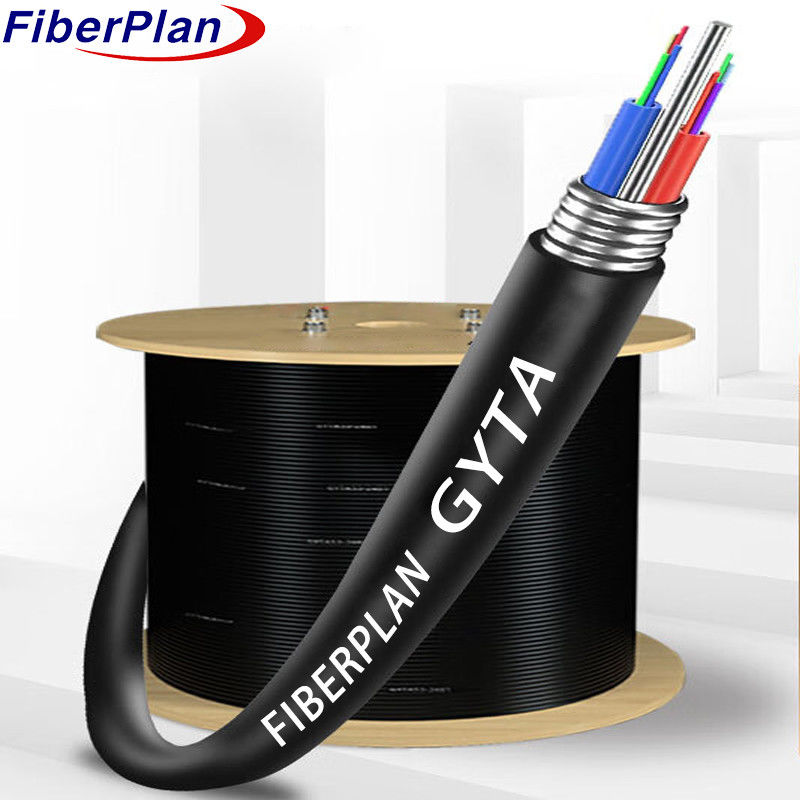

Alüminyum bant katmanlı boş tüp dış kablo GYTA
Açıklama
Kablo, su geçirmez bir dolgu ile sağlam plastikten yapılmış gevşek bir tüpün içine yerleştirilen liflerden oluşur
Yüksek lif sayısına sahip kablolar için bazen polietilenle kaplı bir alüminyum bant, bir kablo olarak hizmet eder.
Tüpler ve dolgular bu merkezi üyenin etrafında düzenlenmiş.
Alüminyum bant, kablo çekirdeğinin üzerine boyuna uygulanır ve kabloyu korur.
Son olarak, kablo PE kablosuyla bitirilir.
Uygulama
* Dayanıklılık ve güvenilirliği sağlayan açık hava kullanımı için uyarlanmıştır.
*Hava veya boru hattı yatırma gibi çok yönlü kurulum yöntemleri.
*Uzak mesafeli ve yerel ağ iletişimini etkili bir şekilde kolaylaştırır.
Karakteristik
* İyi mekanik ve sıcaklık performansı
*Hidrolize dayanıklı yüksek dayanıklı gevşek boru
*Özel boru doldurma bileşiği liflerin kritik korunmasını sağlar.
*Ezme direnci ve esneklik
*PE kabloyu ultraviyole radyasyondan korur
*Kablonun su geçirmez olmasını sağlamak için aşağıdaki önlemler alınır:
*Merkezi güç elemanı olarak kullanılan çelik tel
*Boş boru doldurma bileşiği ve kablo çekirdeğinin % 100 dolusu
*Alüminyum bant, nemden korunmasını arttırır
Kablo yapımı ayrıntıları
| Fiber sayısı | 2~144 çekirdek | |||||||
| Nem Bariyeri | Su engelleme sistemi | |||||||
| Merkezi güç üyesi | Malzeme | PE kapaklı çelik tel/FRP/FRP | ||||||
| boyut | 1.5mm~2.0mm | |||||||
| Sıfır tüp | malzeme | PBT | ||||||
| çapı | F2.2 (dış/iç) | |||||||
| Tüp doldurma | Tüp doldurma bileşiği | |||||||
| Zırh | Malzeme | Alüminyum/Çelik bant | ||||||
| Dış kabuk | malzeme | PE,HDPE | ||||||
| çapı | 1.70±0.2 mm | |||||||
Fiber rengi
|
Fiber sayısı Tüp başına 12 çekirdek |
1 | 2 | 3 | 4 | 5 | 6 |
| Mavi | Turuncu | Yeşil | Kahverengi | Gri | Beyaz | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Kırmızı | Siyah | Sarı | Mor | Pembe | Aqua | |
| Renk 13 ~ 24 siyah bir izleyici ile işaretlenir. Siyah renk için işaretli siyah izleyici gerekmez, bunun yerine doğal renk kullanılır. | ||||||
Kablo Mekanik özelliği
| çekirdek | Kablo çapı | Ağırlık | |||||
| 2 çekirdekten 36 çekirdeklere | 10.0±0.5mm | 90±5kg/km | |||||
| 39 çekirdekten 72 çekirdeklere | 10.2±0,5 mm | 95±5kg/km | |||||
| 74 çekirdekten 96 çekirdeklere | 12±0,5 mm | 135±5kg/km | |||||
| 98 çekirdeğe 120 çekirdeğe | 14±0,5 mm | 145±5kg/km | |||||
| 122 çekirdekten 144 çekirdeklere | 16±0,5 mm | 204±5kg/km | |||||
| Min Bending Radius ((mm) | Uzun vadeli | 10D | |||||
| Min Eğme Yarıçap ((mm) |
Kısa süreli | 20D | |||||
| Min izin verilir Çekim dayanıklılığı ((N) |
Uzun vadeli | 600 | |||||
| Min izin verilir Çekim dayanıklılığı ((N) |
Kısa süreli | 1500 | |||||
| Çakma yükü (N/100mm) | Uzun vadeli | 300 | |||||
| Çakma yükü (N/100mm) | Kısa süreli | 1000 | |||||
| Operasyon sıcaklık (°C) |
-40+75 | ||||||
| Kurulum sıcaklık ((°C) |
-15 + 60 | ||||||
Fiber özelliği
| Fiber tarzı | Birim | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Durum | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| zayıflama | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Hayır. | - Hayır. | |||
| Depresyon | 1550nm | Ps/ ((nm*km) | - Hayır. | ≤18 | - Hayır. | - Hayır. | Depresyon |
| 1625nm | Ps/ ((nm*km) | - Hayır. | ≤22 | - Hayır. | - Hayır. | ||
| Bant genişliği | 850nm | MHZ.KM | - Hayır. | - Hayır. | 400 TL | ¥160 | Bant genişliği |
| 1300nm | MHZ.KM | - Hayır. | - Hayır. | ¥800 | 500 TL | ||
| Sıfır dağılım dalga boyu | nm | 1300-1324 | 1302 TL. ≤1322 |
- Hayır. | - Hayır. | 1295 TL, ≤1320 |
|
| Sıfır basınç eğim | nm | ≤0.092 | ≤0.091 | - Hayır. | - Hayır. | - Hayır. | |
| PMD Maksimum Bireysel Lif | ≤0.2 | ≤0.2 | - Hayır. | - Hayır. | ≤0.11 | ||
| PMD Tasarım Bağlantısı Değeri | Ps(nm2*k m) |
≤0.12 | ≤0.08 | - Hayır. | - Hayır. | - Hayır. | |
| Fiber kesme dalga uzunluğu λc | nm | ¥ 1180, ≤1330 |
1180 TL. ≤1330 |
- Hayır. | - Hayır. | - Hayır. | |
| Kablo çubuğu Dalga boyu λcc |
nm | ≤1260 | ≤1260 | - Hayır. | - Hayır. | - Hayır. | |
| MFD | 1310nm | - Evet. | 9.2+/-0.4 | 9.2+/-0.4 | - Hayır. | - Hayır. | - Hayır. |
| 1550nm | - Evet. | 10.4+/-0.8 | 10.4+/-0.8 | - Hayır. | - Hayır. | - Hayır. | |
| Sayısal Aperture ((NA) |
- Hayır. | - Hayır. | 0.200+/ - 0 oldu.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| İki yönlü adım (mean) ölçüm) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Fiber üzerindeki düzensizlikler Uzunluk ve nokta |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Devamsızlık | |||||||
| Farklılık geri dağılımı katsayısı |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Zayıflama tekdüzeliği | dB/km | ≤0.01 | ≤0.01 | ||||
| Çekirdek dimateri | - Evet. | 50+1/1.0 | 62.5+/-2.5 | 50+1/1.0 | |||
| Kaplama çapı | - Evet. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Kaplama çapı | - Evet. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Kaplama/kırık Merkezi hatası |
- Evet. | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Çembersiz kaplama | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Çekirdek/kaplama konentrikliği hatası | - Evet. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Kavşak (radius) | - Evet. | ≤4 | ≤4 | - Hayır. | - Hayır. | - Hayır. | |
