| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | GYXTC8Y |

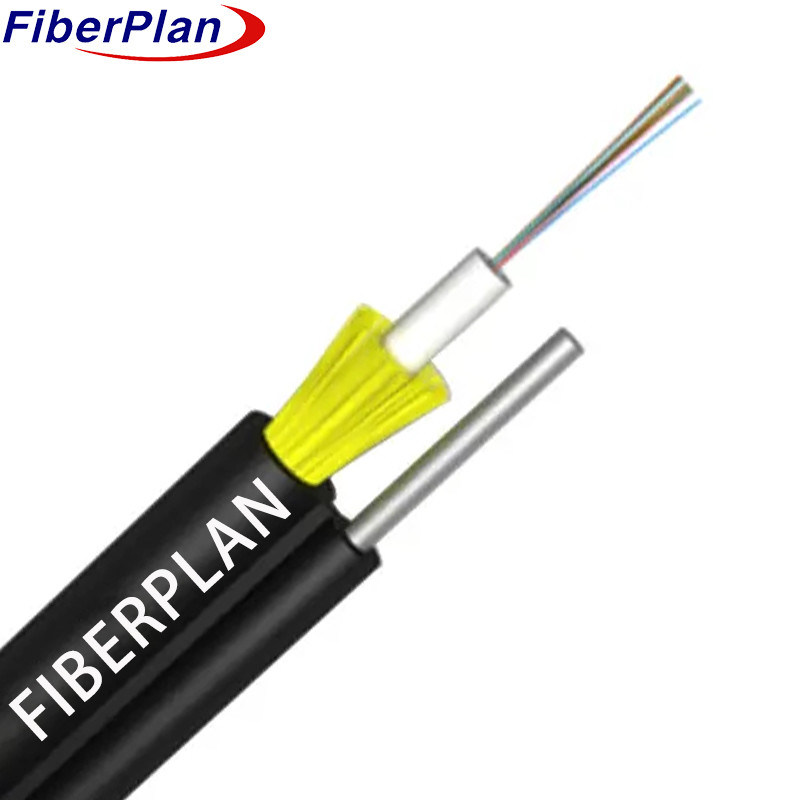

GYXTC8Y Kevlar ile Havadaki Fiber Optic Kablo
Açıklama
Yüksek modüllü plastik tüp, su geçirmez bir bileşikle doldurulmuş ve
Dış ceketin içindeki Kevlar. Bu montaj, destek için teller de dahil olmak üzere, PE kılıfında yer almaktadır.
8 şeklindeki bir yapı.
Uygulama
Bu spesifikasyon bir öz destekleyici 8 Şekil Merkezi Tüp Optik kablo için temel kriterleri açıklar
Hava ve hava kurulumları için tasarlanmış.
Özellikleri
1 Olağanüstü metal olmayan dayanıklılık, mükemmel anti-elektromanyetik yetenekler sağlar.
2 İyi kanıtlanmış gevşek boru tasarımı yüksek performans sağlar.
3 Mekanik ve çevresel özellikleri olağanüstü.
4 Mükemmel esneklik ve bükme yeteneği sunar.
5 Küçük bir dış çapı, hafif ve kolay bir kurulum.
6 Kevlar takviyesi kablonun germe dayanıklılığını önemli ölçüde artırır.
Kablo yapımı ayrıntıları
| Spesifikasyon | Ayrıntılar |
|---|---|
| Fiber Sayısı | 1 ila 12 çekirdek |
| Sıfır tüp malzemesi | PBT |
| Sıfır boru çapı | 3.0mm ± 0.2mm |
| Kendini destekleyen çelik tel diametresi | 1.6mm |
| Kablo genel çapı | 4.0mm × 6.0mm |
| Kilometre başına kablo ağırlığı | 45± 2kg/km |
Fiber rengi
| Tüp başına lif sayısı | 8 çekirdek |
|---|---|
| 1 | Mavi |
| 2 | Turuncu |
| 3 | Yeşil |
| 4 | Kahverengi |
| 5 | Gri |
| 6 | Beyaz |
| 7 | Kırmızı |
| 8 | Siyah |
| 9 | Sarı |
| 10 | Mor |
| 11 | Pembe |
| 12 | Aqua |
Kablo Mekanik özelliği
| Çekirdek | Kablo çapı | Ağırlık |
|---|---|---|
| 1-12 | 4.0×6.0 | 45± 2kg/km |
| Parametreler | Ayrıntılar |
|---|---|
| Sıcaklık aralığı | -40°C - +70°C |
| Min Bending Radius (Uzun süreli) | 10D (D = Kablo Çapı) |
| Min Bending Radius (Kısa süreli) | 20D (D = Kablo Çapı) |
| Min İzin Verilen Çekim Gücü (Uzun süreli) | 700N |
| Min İzin Verilen Çekim Gücü (Kısa süreli) | 1200N |
| Çalışma sıcaklığı | -40°C - +70°C |
| Kurulum sıcaklığı | -20°C ile +60°C arasında |
| Depolama sıcaklığı | -40°C - +70°C |
Fiber özelliği
| Fiber Stili | Birim | SM G652 | SM G652D | MM 50/125 | MM 62.5/125 | OM3-300 |
|---|---|---|---|---|---|---|
| Durum | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 |
| Zayıflama | dB/km | ≤ 0,36 / 0.23 | ≤ 0,34/0.22 | ≤3.0/1.0 | - Hayır. | - Hayır. |
| Dağınıklık | 1550nm | - Hayır. | ≤18 | - Hayır. | - Hayır. | - Hayır. |
| Dağınıklık | 1625nm | - Hayır. | ≤22 | - Hayır. | - Hayır. | - Hayır. |
| Bant genişliği | 850nm | - Hayır. | - Hayır. | ≥400 MHz·km | ≥160 MHz·km | - Hayır. |
| Bant genişliği | 1300nm | - Hayır. | - Hayır. | ≥ 800 MHz·km | ≥500 MHz·km | - Hayır. |
| Sıfır Dağınıklık Dalga Boyutu | nm | 1300-1324 | ≥1302, ≤1322 | - Hayır. | - Hayır. | ≥1295, ≤1320 |
| Sıfır Dağınıklık Eğimi | nm | ≤0.092 | ≤0.091 | - Hayır. | - Hayır. | - Hayır. |
| PMD Maksimum Bireysel Elyaf | ≤0.2 | ≤0.2 | - Hayır. | - Hayır. | ≤0.11 | |
| PMD Tasarım Bağlantısı Değeri | Ps (((nm2·km) | ≤0.12 | ≤0.08 | - Hayır. | - Hayır. | - Hayır. |
| Fiber kesme dalga boyu λc | nm | ≥1180, ≤1330 | ≥1180, ≤1330 | - Hayır. | - Hayır. | - Hayır. |
| Kablo kesimi dalga boyu λcc | nm | ≤1260 | ≤1260 | - Hayır. | - Hayır. | - Hayır. |
| MFD | 1310nm | 9.2+/-0.4 | 9.2+/-0.4 | - Hayır. | - Hayır. | - Hayır. |
| MFD | 1550nm | 10.4+/-0.8 | 10.4+/-0.8 | - Hayır. | - Hayır. | - Hayır. |
| Sayısal Aperture ((NA)) | - Hayır. | - Hayır. | 0.200+/-0.015 | 0.275+/-0.015 | 0.200+/-0.015 | |
| Adım (iki yönlü ölçüm ortalaması) | dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 |
| Fiber Uzunluğu ve Noktası Hakkında Düzensizlikler | dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 |
| Parametreler | Birim | SM G652 | SM G652D | MM 50/125 | MM 62.5/125 | MM OM3 |
|---|---|---|---|---|---|---|
| Devamsızlık | dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 |
| Farklılık geri dağıtım katsayısı | dB/km | -------- | -------- | -------- | -------- | -------- |
| Zayıflama Tekdüzeliği | dB/km | ≤0.01 | ≤0.01 | - Hayır. | - Hayır. | - Hayır. |
| Çekirdek çapı | μm | - Hayır. | - Hayır. | 50+1/1.0 | 62.5+/-2.5 | 50+1/1.0 |
| Kaplama çapı | μm | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 |
| Kaplama Dairesel Olmaması | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 |
| Kaplama çapı | μm | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
| Kaplama/kaplama konsantrikliği hatası | μm | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 |
| Kaplama Dairesel Olmaması | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 |
| Çekirdek/Kaplama konsantrikliği hatası | μm | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 |
| Çember (Radius) | μm | ≤4 | ≤4 | - Hayır. | - Hayır. | - Hayır. |
