Dış Mekan Fiber Optik Kablo
>
|
| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | GYXTC8Y |

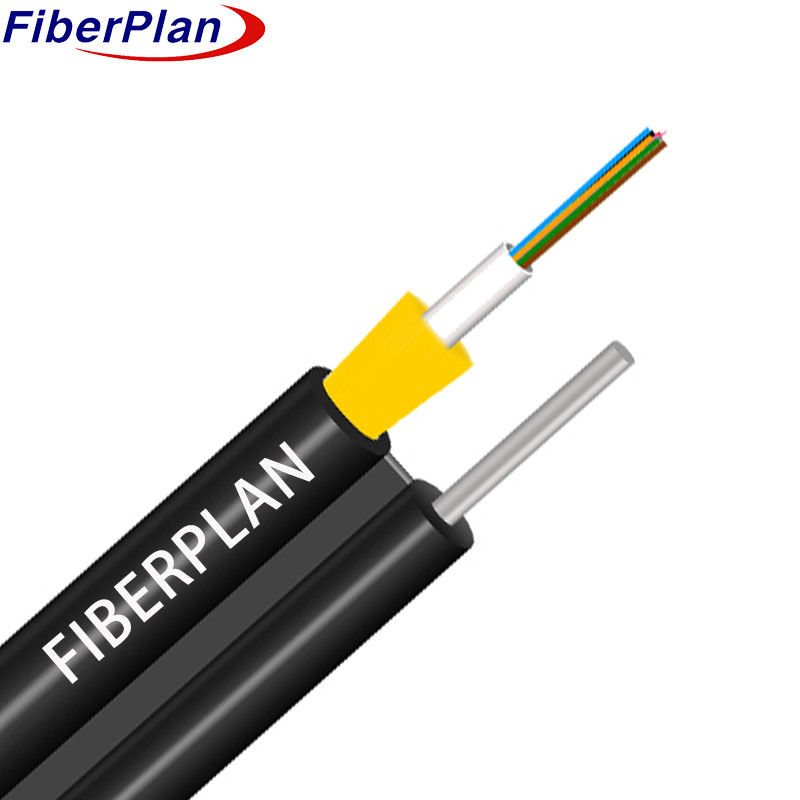

Kevlar güçlendirilmiş metal olmayan gevşek tüp hava lif optik kablosu
Açıklama
Elyaflar yüksek modüllü bir plastik boş tüpün içinde düzenlenir ve daha sonra suya dayanıklı bir tüple doldurulur
Kompozit.Kevlar kablonun bu bölümünün dış kabuğuna yerleştirilmiştir.
Destek için kablolarla.Son olarak, montaj, bir PE kabukla kaplanmıştır ve şekil 8 yapısını oluşturur.
Uygulama
Bu spesifikasyon, şekil 8'de belirtilen kendi kendini taşıyan bir Merkezi Tüp Optik kablosu için genel kriterleri özetler.
Havadaki ve hava kurulumları için.
Özellikleri
1 Metal olmayan dayanıklılık, elektromanyetik müdahaleye olağanüstü direnç sağlar.
2 Gösterilen gevşek boru tasarımı güvenilir performans sağlar.
3 Mekanik ve çevresel olarak olağanüstü dayanıklılığa sahiptir.
4 Mükemmel esneklik ve bükme yeteneği sunar.
5 Dış çapı kompakt, hafif ve montajı kolay.
6 Kevlar takviyesi kablonun germe dayanıklılığını önemli ölçüde artırır.
Kablo yapımı ayrıntıları
| Spesifikasyon | Ayrıntılar |
|---|---|
| Fiber Sayısı | 1 ila 12 çekirdek |
| Sıfır tüp malzemesi | PBT |
| Sıfır boru çapı | 3.0mm ± 0.2mm |
| Kendini destekleyen çelik tel diametresi | 1.6mm |
| Kablo genel çapı | 4.0mm × 6.0mm |
| Kilometre başına kablo ağırlığı | 45± 2kg/km |
Fiber rengi
| Tüp başına lif sayısı | 8 çekirdek |
|---|---|
| 1 | Mavi |
| 2 | Turuncu |
| 3 | Yeşil |
| 4 | Kahverengi |
| 5 | Gri |
| 6 | Beyaz |
| 7 | Kırmızı |
| 8 | Siyah |
| 9 | Sarı |
| 10 | Mor |
| 11 | Pembe |
| 12 | Aqua |
Kablo Mekanik özelliği
| Çekirdek | Kablo çapı | Ağırlık |
|---|---|---|
| 1-12 | 4.0×6.0 | 45± 2kg/km |
| Parametreler | Ayrıntılar |
|---|---|
| Sıcaklık aralığı | -40°C - +70°C |
| Min Bending Radius (Uzun süreli) | 10D (D = Kablo Çapı) |
| Min Bending Radius (Kısa süreli) | 20D (D = Kablo Çapı) |
| Min İzin Verilen Çekim Gücü (Uzun süreli) | 700N |
| Min İzin Verilen Çekim Gücü (Kısa süreli) | 1200N |
| Çalışma sıcaklığı | -40°C - +70°C |
| Kurulum sıcaklığı | -20°C ile +60°C arasında |
| Depolama sıcaklığı | -40°C - +70°C |
Fiber özelliği
| Fiber Stili | Birim | SM G652 | SM G652D | MM 50/125 | MM 62.5/125 | OM3-300 |
|---|---|---|---|---|---|---|
| Durum | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 |
| Zayıflama | dB/km | ≤ 0,36 / 0.23 | ≤ 0,34/0.22 | ≤3.0/1.0 | - Hayır. | - Hayır. |
| Dağınıklık | 1550nm | - Hayır. | ≤18 | - Hayır. | - Hayır. | - Hayır. |
| Dağınıklık | 1625nm | - Hayır. | ≤22 | - Hayır. | - Hayır. | - Hayır. |
| Bant genişliği | 850nm | - Hayır. | - Hayır. | ≥400 MHz·km | ≥160 MHz·km | - Hayır. |
| Bant genişliği | 1300nm | - Hayır. | - Hayır. | ≥ 800 MHz·km | ≥500 MHz·km | - Hayır. |
| Sıfır Dağınıklık Dalga Boyutu | nm | 1300-1324 | ≥1302, ≤1322 | - Hayır. | - Hayır. | ≥1295, ≤1320 |
| Sıfır Dağınıklık Eğimi | nm | ≤0.092 | ≤0.091 | - Hayır. | - Hayır. | - Hayır. |
| PMD Maksimum Bireysel Elyaf | ≤0.2 | ≤0.2 | - Hayır. | - Hayır. | ≤0.11 | |
| PMD Tasarım Bağlantısı Değeri | Ps (((nm2·km) | ≤0.12 | ≤0.08 | - Hayır. | - Hayır. | - Hayır. |
| Fiber kesme dalga boyu λc | nm | ≥1180, ≤1330 | ≥1180, ≤1330 | - Hayır. | - Hayır. | - Hayır. |
| Kablo kesimi dalga boyu λcc | nm | ≤1260 | ≤1260 | - Hayır. | - Hayır. | - Hayır. |
| MFD | 1310nm | 9.2+/-0.4 | 9.2+/-0.4 | - Hayır. | - Hayır. | - Hayır. |
| MFD | 1550nm | 10.4+/-0.8 | 10.4+/-0.8 | - Hayır. | - Hayır. | - Hayır. |
| Sayısal Aperture ((NA)) | - Hayır. | - Hayır. | 0.200+/-0.015 | 0.275+/-0.015 | 0.200+/-0.015 | |
| Adım (iki yönlü ölçüm ortalaması) | dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 |
| Fiber Uzunluğu ve Noktası Hakkında Düzensizlikler | dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 |
| Parametreler | Birim | SM G652 | SM G652D | MM 50/125 | MM 62.5/125 | MM OM3 |
|---|---|---|---|---|---|---|
| Devamsızlık | dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 |
| Farklılık geri dağıtım katsayısı | dB/km | -------- | -------- | -------- | -------- | -------- |
| Zayıflama Tekdüzeliği | dB/km | ≤0.01 | ≤0.01 | - Hayır. | - Hayır. | - Hayır. |
| Çekirdek çapı | μm | - Hayır. | - Hayır. | 50+1/1.0 | 62.5+/-2.5 | 50+1/1.0 |
| Kaplama çapı | μm | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 |
| Kaplama Dairesel Olmaması | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 |
| Kaplama çapı | μm | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
| Kaplama/kaplama konsantrikliği hatası | μm | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 |
| Kaplama Dairesel Olmaması | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 |
| Çekirdek/Kaplama konsantrikliği hatası | μm | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 |
| Çember (Radius) | μm | ≤4 | ≤4 | - Hayır. | - Hayır. | - Hayır. |
