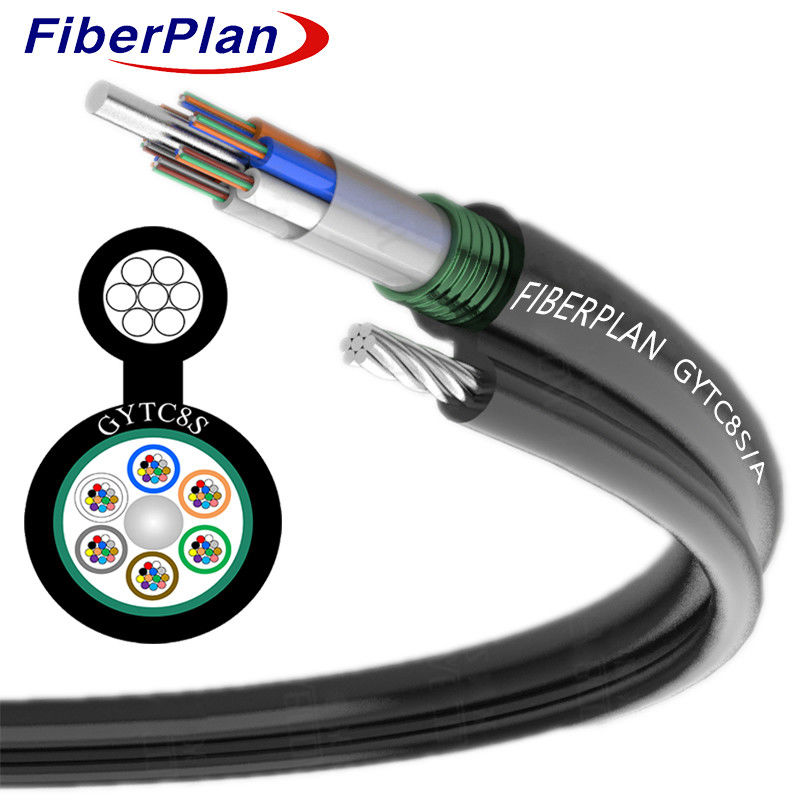

GYTC8S Şekil 8 Havadaki Kendiliğinden Desteklenen Fiber Optik Kablo
Açıklama
Bu kablo, su geçirmez bir bileşikle doldurulmuş yüksek modüllü bir plastik boş tüpün içinde liflerden oluşuyor.
Çekirdeğindeki çelik bir tel, metal dayanıklılık elemanı olarak çalışır.
PSP'yi çekirdeğin etrafına uyguladıktan sonra, bu bölüm, ipliğe bağlı
destek için kablolar, bir polietilen (PE) kabuk içinde, şekil 8 yapısı oluşturur.
Kendini taşıyan hava tesisatları için, bu kablo bu tür kurulumlarda güvenilir bir performans sağlar.
Uygulama
1 Havadaki ve boru hattı tesisatları için tasarlanmıştır ve bu yöntemlere sorunsuz bir şekilde uyarlanır.
2 Çeşitli ortamlarda dayanıklılığı sağlayan açık havada dağıtım için tasarlanmıştır.
3 Hem uzun mesafe bağlantılarını hem de yerel alan ağ iletişimini destekler.
Bu durum, yenilikçi seçenekler.
Özellikleri
1 Güçlü mekanik dayanıklılık ve sıcaklığa dayanıklılık gösterir.
2 Hidrolize dayanıklı yüksek dayanıklı gevşek boru tasarımı dayanıklılığı sağlar.
3 Özel tüp dolgu bileşiği, kritik lif korumasını sağlar.
4 Çeşitli kullanım için esneklik ile ezme direnci dengeleri.
5 PE kabuğu, kabloyu zararlı UV radyasyonundan korur ve uzun ömürlülüğü artırır.
Kablo yapımı ayrıntıları
| Fiber sayısı | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Tüp sayısı | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| tüp başına lifler | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Doldurma çubuğu | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| Tüp çapı (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Sıfır tüpün kalınlığı (±0,05 mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Dış çapı (± 0,5 mm) | 5.4X8.6-15.0 | 5.4X8.6-15.0 | 5.4X8.6-15.0 | 5.4X9.8-16.5 | 5.4X10.8-17.5 | 5.4X12.2-19.0 | 5.4X14.9-22.0 |
| Dış kabuk kalınlığı (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Sıfır tüp | Malzeme | PBT | Renk | standart spektrum | |||
| Su engelleme sistem |
Malzeme | Doldurma jeli / su engelleyici bant | |||||
| Merkezi güç üye |
Malzeme | FRP | Çapraz | 1.4 ((6-48) 2.0(72-144) |
|||
| Zihinsel güç üye |
Malzeme | Sıvı tel | Türü | 1.0mm*7 | |||
| Zırh | Malzeme | Alüminyum bant | |||||
| Gallus | Malzeme | PE | Boyut (büyüklük* ağırlık) |
2.5*1.5mm | |||
| Dış kabuk | Malzeme | PE | Renk | Siyah | |||
Kabloların mekanik ve çevresel özellikleri
| Çekim gücü | Uzun vadeli (N) | 3000N | |||||
| Kısa süreli ((N) | 7000N | ||||||
| Ezme yükü | Uzun vadeli (N) | 300N/100mm | |||||
| Kısa süreli ((N) | 1000N/100mm | ||||||
| Bükme yarıçapı | Dinamik | 20D | |||||
| Statik | 10D | ||||||
| Kurulum sıcaklığı | -10°C+60°C | ||||||
| Depolama sıcaklığı | -40°C+70°C | ||||||
Fiber özellikleri
| Elyaf türü | Birim | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Durum | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Zayıflama | dB/km | ≤ 0,36 / 0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| Kaplama çapı | - Evet. | 125 ± 0.8 | 125 ± 0.8 | 125 ± 0.8 | |||
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| Kaplama çapı | - Evet. | 242±6 | 242±6 | 242±6 | |||
