| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | GYTY53 |

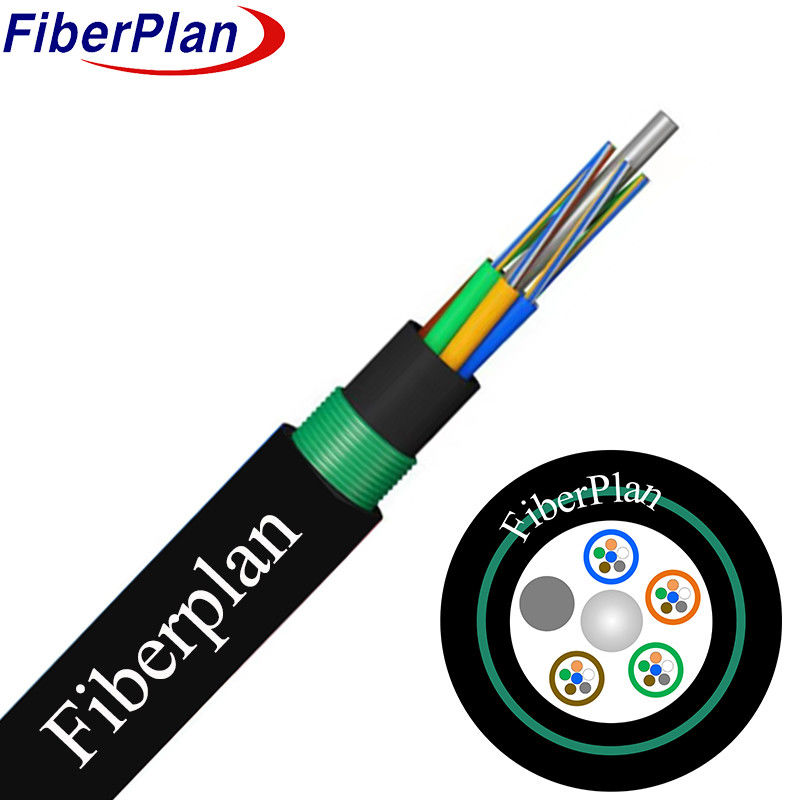

Güçlü Yüksek Güçlü Çift Kabuklu Zırhlı GYTY53
Açıklama
Kablo konfigürasyonu, yüksek dayanıklılıklı plastikten yapılmış esnek bir tüpün içinde yer alan lifleri içerir.
Çekirdeğinde bazen polietile kaplanmış çelik bir tel yer alıyor.
Ylene (PE) daha yüksek lif sayısına sahip kablolar için, metal dayanıklılık üyesi olarak hizmet eder.
Kablolar, su girişiminden korunmak için, kablolar ve dolgu maddeleri, kompakt bir yuvarlak çekirdek oluşturmak için birbirine bağlıdır.
çekirdeği doldurma bileşiği ile doldurulur ve ince bir PE iç kabukla kaplanır.
Kabloyu koruyucu PE dış kabuğu ile tamamlayan, iç kabloya boyuna uygulanır.
Uygulama
1 Çeşitli koşullarda dayanıklılığı sağlayan açık hava dağıtımına uyarlanmıştır.
2 Hava, kanal ve doğrudan gömme tesisatlarıyla uyumludur.
3 Hem uzun mesafe hem de yerel alan ağ iletişim ihtiyaçları için tasarlanmıştır.
Karakteristik
1 Mekanik dayanıklılığı ve sıcaklığa dayanıklılığı.
2 Hidrolize dayanıklı yüksek dayanıklı gevşek boru yapısı.
3 Özel tüp doldurma bileşiği, kritik lif korumasını sağlar.
4 Çeşitli kullanım için esneklik ile ezme direnci dengeleri.
5 Çoklu önlemlerle su geçirmezliği sağlar:
* Merkezi kuvvet çelik tel tarafından sağlanır.
* Kablo çekirdeğinin doldurulmasını gevşek boru doldurma bileşiği ile tamamlayın.
* APL nem bariyeri.
* Artan nem direnci için PSP katmanı.
* Ek koruma için su geçirmez malzeme.
Yapı ayrıntıları
| Fiberlerin sayısı | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Tüp sayısı | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| tüp başına lifler | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Doldurma çubuğu | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Boş boru çapı (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| İç kabuk çapı (± 0,2 mm) | 7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Dış çapı (± 0,5 mm) | 12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Dış çapının kalınlığı (± 0,1 mm) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Sıfır tüp | Malzeme | PBT | Renk | Standart spektrum | |||
| Doldurma çubuğu | Malzeme | PP | Renk | Siyah | |||
| Tüp doldurma | Malzeme | Doldurma karışımı | |||||
| Merkezi güç üyesi | Malzeme | FRP | Çapraz | 2.0mm | |||
| Su bloklama sistemi | Malzeme | Su koruyucu bant / doldurma jeli | |||||
| Kırma kablosu | Qty | 2 adet | Renk | Beyaz | |||
| İç kabuk | Malzeme | PE | Renk | Siyah | |||
| Zırh | Malzeme | Kabuklu çelik bant | |||||
| Dış kabuk | Malzeme | PE | Renk | Siyah | |||
Mekanik ve çevresel performans
| Çekim gücü | Uzun vadeli (N) | 1000N | |||||
| Kısa süreli ((N) | 3000N | ||||||
| Ezme yükü | Uzun vadeli | 3000N/100mm | |||||
| Kısa süreli | 1000N/100mm | ||||||
| Bükme yarıçapı | Dinamik | 20D | |||||
| Statik | 10D | ||||||
| Kurulum sıcaklığı | -10°C+60°C | ||||||
| Depolama sıcaklığı | -40°C+70°C | ||||||
Fiber özellikleri
| Elyaf türü | Birim | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Durum | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Zayıflama | dB/km | ≤ 0,35/0.20 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| Kaplama çapı | - Evet. | 125 ± 0.5 | 125 ± 0.5 | 125 ± 0.5 | |||
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| Kaplama çapı | - Evet. | 242±6 | 242±6 | 242±6 | |||
