| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | GYFTY53 |

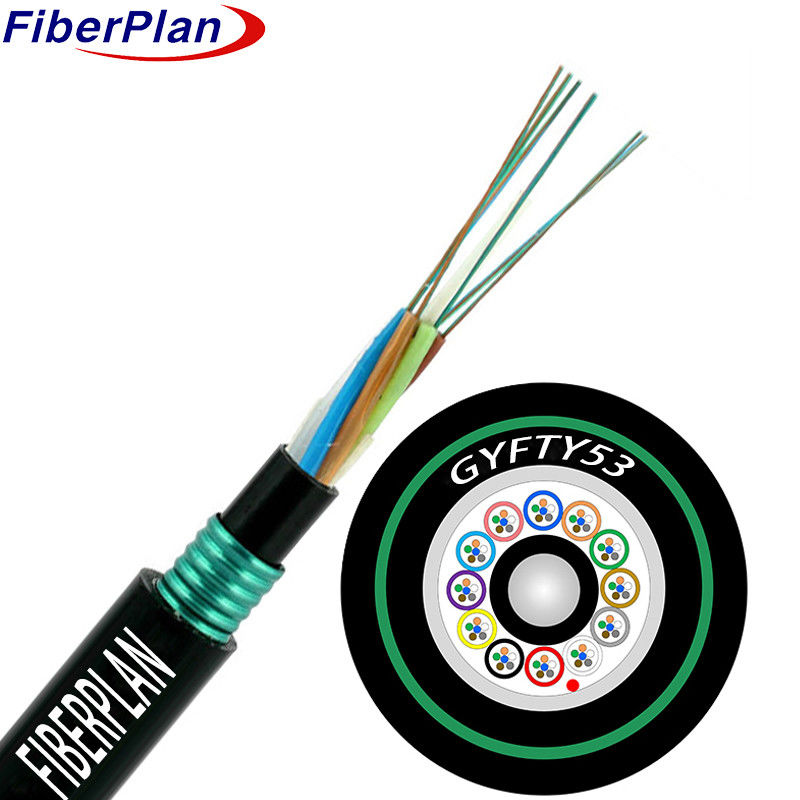

Doğrudan gömülmek için kemirgenlere karşı koruma ile açık havada kullanım GYFTY53
Açıklama
Kablo yapısı, suya dayanıklı bir bileşikle doldurulmuş yüksek dayanıklı bir plastik tüpte yerleştirilen liflerden oluşur.
Çekirdekte, yüksek lif sayısına sahip kablolar için bazen polietilenle (PE) kaplı bir lifle güçlendirilmiş plastik (FRP),
Bu dayanıklılık elemanının etrafında tüpler ve dolgular sarılır ve bir ko-
Bu çekirdek, ince bir kaplama ile kaplı su engelleyici bir bantla su nüfuzundan korunur.
Daha sonra PSP katmanı iç kapağın üzerine boyuna uygulanır ve kablo son olarak
Ek koruma için PE dış kaplama ile kaplanmıştır.
Uygulama
★ Çeşitli koşullarda dayanıklılığı sağlayan açık hava dağıtım ve doğrudan gömülme için tasarlanmıştır.
★ Enerji transferi verimliliğini optimize eden gövde güç aktarım sistemleri için uyarlanmıştır.
★ Yüksek elektromanyetik müdahale alanlarında erişim ve yerel ağlar için idealdir, güvenilir bağlantı sağlar
Zorlu ortamlarda.
Karakteristik
1 Sağlam mekanik dayanıklılık ve sıcaklık istikrarı.
2 Hidrolize dayanıklı yüksek dayanıklı gevşek boru yapısı.
3 Özel bir boru doldurma bileşiği ile sağlanan kritik lif koruması.
4 Çeşitli kullanım için esneklik ile ezme direnci dengeleri.
5 Tamamen doldurulmuş kablo çekirdeği, daha fazla koruma için gevşek tüp dolgu bileşiği ile.
6 PSP katmanı, daha fazla dayanıklılık için nem direncini artırır.
Yapı ayrıntıları
| Fiberlerin sayısı | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Tüp sayısı | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| tüp başına lifler | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Doldurma çubuğu | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Çıkarılmış boru çapı (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| İç kabuk çapı (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Dış çapı (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Dış çapının kalınlığı (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Sıfır tüp | Malzeme | PBT | Renk | Standart spektrum | |||
| Doldurma çubuğu | Malzeme | PP | Renk | Siyah | |||
| Tüp doldurma | Malzeme | Doldurma karışımı | |||||
| Merkezi güç üyesi | Malzeme | FRP | Çapraz | 2.0mm | |||
| Su bloklama sistemi | Malzeme | Su koruyucu bant / doldurma jeli | |||||
| Kırma kablosu | Qty | 2 adet | Renk | Beyaz | |||
| İç kabuk | Malzeme | PE | Renk | Siyah | |||
| Zırh | Malzeme | Kabuklu çelik bant | |||||
| Dış kabuk | Malzeme | PE | Renk | Siyah | |||
Mekanik ve çevresel performans
| Çekim gücü | Uzun vadeli (N) | 1000N | |||||
| Kısa süreli ((N) | 3000N | ||||||
| Ezme yükü | Uzun vadeli | 3000N/100mm | |||||
| Kısa süreli | 1000N/100mm | ||||||
| Bükme yarıçapı | Dinamik | 20D | |||||
| Statik | 10D | ||||||
| Kurulum sıcaklığı | -10°C+60°C | ||||||
| Depolama sıcaklığı | -40°C+70°C | ||||||
Fiber özellikleri
| Elyaf türü | Birim | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Durum | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Zayıflama | dB/km | ≤ 0,35/0.20 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| Kaplama çapı | - Evet. | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| Kaplama çapı | - Evet. | 242±3 | 242±3 | 242±3 | |||
