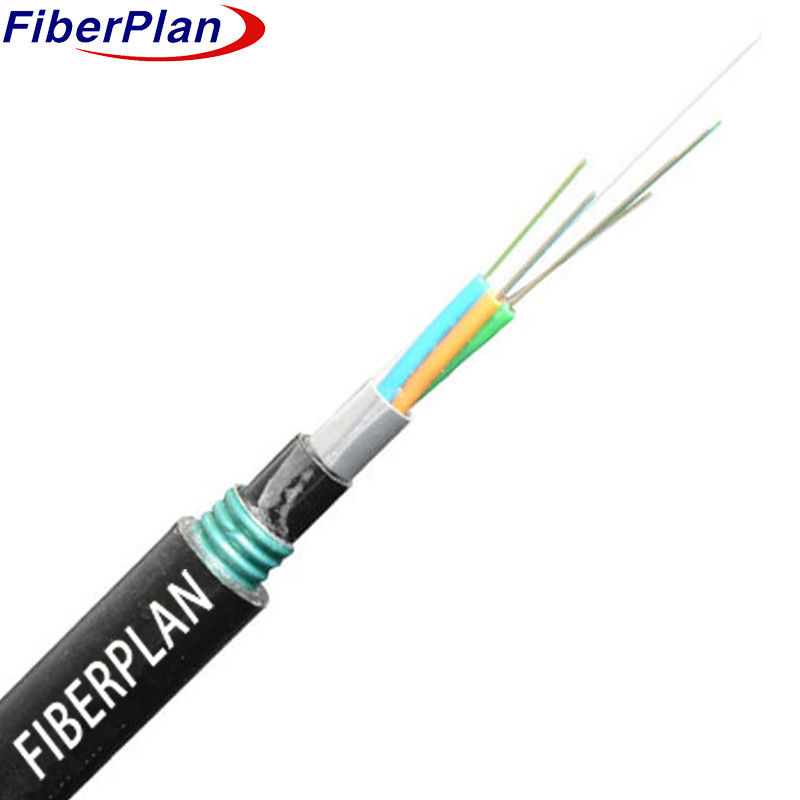

12C SM MM G652D Doğrudan gömülme Dış Multimode Fiber Optic Kablosu GYFTA53
  • 12C SM MM G652D Doğrudan gömülme Dış Multimode Fiber Optic Kablosu GYFTA53

12C SM MM G652D Doğrudan gömülme Dış Multimode Fiber Optic Kablosu GYFTA53

Menşe yeri ÇIN
Marka adı Fiberplan
Sertifika ISO 9001; TÜV certificate
Model numarası GYFTA53
Ürün Ayrıntıları
Elyaf Türü:
G652B, G652D, G657A1, G657A2
Ceket Malzemesi:
PE,LSZH,PVC,TPU,LSZH VEYA PVC
Türü:
Tek Modlu g652d, Tekli Mod ve Çok Modlu
Kablo çapı:
8,0~12,0 mm
Çalışma sıcaklığı:
-40°C ~ +70°C
Uzunluk:
3km veya Custom
lif sayısı:
2-288 lif
Yapı:
telli gevşek tüp
Merkezi Güç üyesi:
FRP, KFRP
Zırhlı malzeme:
Çelik tel
Çekim Gücü:
1000N
Doğrudan Gömme Derecelendirmesi:
- Evet.
Vurgulamak:

G652D Doğrudan gömme kablosu

,

12C Doğrudan gömme kablosu

,

GYFTA53 çok modlu fiber kablosu

Ödeme ve Nakliye Şartları
Min sipariş miktarı
1km
Fiyat
negotiable
Ambalaj bilgileri
Ahşap Davul
Teslim süresi
5~8 İş Günü
Ödeme koşulları
L/C, L/C, D/P, T/T, Western Union, MoneyGram
Yetenek temini
Ayda 5000km
Ürün Tanımı

12C SM MM G652D Doğrudan gömülme Dış Multimode Fiber Optic Kablosu GYFTA53



Açıklama

Bu fiber optik kablo, 250μm lifleri yüksek mod-

Bu borular su geçirmez bir bileşikle doldurulur ve metal olmayan FRP katmanı ile çevrilir.

Bu çekirdeğin etrafında sarkmış olan borular ve dolgular kompakt bir kablo yapısı oluşturur.

Suların içeri girmesini önlemek için kablo etrafına alüminyum polietilen laminat (APL) sürülür

Daha sonra daha yüksek sıcaklık için Kevlar ipliği katmanı ile güçlendirilmiş ince bir PE iç örtü eklenir.

Kablonun son katmanı, nem direnci için boyuna uygulanan bir PSP içerir ve

Genel koruma için PE dış kaplamasına kaplanmıştır.



Uygulama

1 Doğrudan gömme tesisatları da dahil olmak üzere açık havada kullanılmak için ideal.

2 Gövde güç aktarım sistemleri için uygundur.

3 Yüksek elektromanyetik müdahale alanlarında erişim ve yerel ağlar için tasarlanmıştır.



Karakteristik

1 Çeşitli koşullarda güvenilirliği sağlayan sağlam mekanik ve sıcaklık performansı.

2 Fiberleri korumak için özel bir tüp dolgu bileşiği kullanılır.

3 Çeşitli kurulum için esneklik ile ezme direnci dengeler.

4 PSP uygulaması, kablo dayanıklılığını arttırarak nem direncini artırır.



Yapı ayrıntıları

Fiberlerin sayısı 6 12 24 48 72 96 144
Tüp sayısı 1 2 4 4 6 8 12
tüp başına lifler 6 6 6 12 12 12 12
Doldurma çubuğu 5 4 2 2 0 0 0
Çıkarılmış boru çapı
(± 0,1 mm)
2.0 2.0 2.0 2.0 2.0 2.0 2.0
İç kabuk çapı
(± 0,2 mm)
7.6 7.6 7.6 7.6 7.6 9.2 11.8
Dış çapı
(± 0,5 mm)
12.2 12.2 12.2 12.2 12.2 13.8 16.5
Dış çapının kalınlığı
(± 0,1 mm)
1.6 1.6 1.6 1.6 1.6 1.7 1.7
Sıfır tüp Malzeme PBT Renk Standart spektrum
Doldurma çubuğu Malzeme PP Renk Siyah
Tüp doldurma Malzeme Doldurma karışımı
Merkezi güç üyesi Malzeme FRP Çapraz 2.0mm
Su bloklama sistemi Malzeme Su koruyucu bant / doldurma jeli
Kırma kablosu Qty 2 adet Renk Beyaz
İç kabuk Malzeme PE Renk Siyah
Zırh Malzeme Kabuklu çelik bant
Dış kabuk Malzeme PE Renk Siyah



Mekanik ve çevresel performans

Çekim gücü Uzun vadeli (N) 1000N
Kısa süreli ((N) 3000N
Ezme yükü Uzun vadeli 3000N/100mm
Kısa süreli 1000N/100mm
Bükme yarıçapı Dinamik 20D
Statik 10D
Kurulum sıcaklığı -10°C+60°C
Depolama sıcaklığı -40°C+70°C



Fiber özellikleri

Elyaf türü Birim SM G652D MM 50/125 MM 62.5/125
Durum mm 1310/1550 850/1300 850/1300
Zayıflama dB/km ≤ 0,35/0.20 ≤3.0/1.5 ≤3.0/1.5
Kaplama çapı - Evet. 125 ± 0.3 125 ± 0.3 125 ± 0.3
Kaplama dairesel olmayan % ≤1.0 ≤1.0 ≤1.0
Kaplama çapı - Evet. 242±3 242±3 242±3

12C SM MM G652D Doğrudan gömülme Dış Multimode Fiber Optic Kablosu GYFTA53 012C SM MM G652D Doğrudan gömülme Dış Multimode Fiber Optic Kablosu GYFTA53 112C SM MM G652D Doğrudan gömülme Dış Multimode Fiber Optic Kablosu GYFTA53 2
