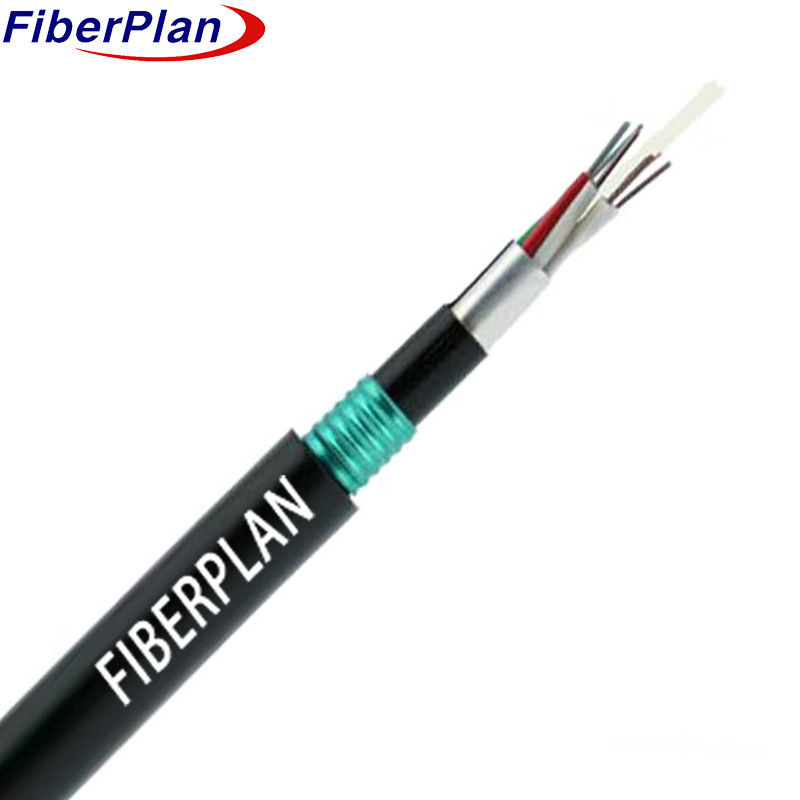

Dış Kapalı Zırhlı Kablo Yüksek Modül Plastik Sıvı Tüp GYFTA53
Açıklama
250μm lifler, suya dayanıklı bir bileşikle doldurulmuş yüksek modüllü plastik gevşek bir tüpün içinde yer almaktadır.
Metal olmayan bir FRP çekirdeği, borular ve dolguların çevresinde bulunan merkezi dayanıklılık elemanı olarak hizmet eder.
Bir APL tabakası çekirdeği sudan korur, ardından ince bir PE
Kevlar ipliği germe dayanıklılığını artırır, PSP katmanı ile kaplanır ve PE dış katmanı ile tamamlanır.
Kabuk.
Uygulama
1 Doğrudan gömme tesisatları da dahil olmak üzere açık havada kullanılmak için ideal.
2 Gövde güç aktarım sistemleri için uygundur.
3 Yüksek elektromanyetik müdahale alanlarında erişim ve yerel ağlar için tasarlanmıştır.
Karakteristik
1 Mekanik ve sıcaklık dayanıklılığı.
2 Özel tüp dolgu bileşiği, hayati liflerin korunmasını sağlar.
3 Denge, esneklik ile direnci ezir.
4 PSP katmanı, daha fazla dayanıklılık için nem direncini arttırır.
Yapı ayrıntıları
| Fiberlerin sayısı |
6 |
12 |
24 |
48 |
72 |
96 |
144 |
| Tüp sayısı |
1 |
2 |
4 |
4 |
6 |
8 |
12 |
| tüp başına lifler |
6 |
6 |
6 |
12 |
12 |
12 |
12 |
| Doldurma çubuğu |
5 |
4 |
2 |
2 |
0 |
0 |
0 |
Çıkarılmış boru çapı
(± 0,1 mm) |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
İç kabuk çapı
(± 0,2 mm) |
7.6 |
7.6 |
7.6 |
7.6 |
7.6 |
9.2 |
11.8 |
Dış çapı
(± 0,5 mm) |
12.2 |
12.2 |
12.2 |
12.2 |
12.2 |
13.8 |
16.5 |
Dış çapının kalınlığı
(± 0,1 mm) |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.7 |
1.7 |
| Sıfır tüp |
Malzeme |
PBT |
Renk |
Standart spektrum |
| Doldurma çubuğu |
Malzeme |
PP |
Renk |
Siyah |
| Tüp doldurma |
Malzeme |
Doldurma karışımı |
| Merkezi güç üyesi |
Malzeme |
FRP |
Çapraz |
2.0mm |
| Su bloklama sistemi |
Malzeme |
Su koruyucu bant / doldurma jeli |
| Kırma kablosu |
Qty |
2 adet |
Renk |
Beyaz |
| İç kabuk |
Malzeme |
PE |
Renk |
Siyah |
| Zırh |
Malzeme |
Kabuklu çelik bant |
| Dış kabuk |
Malzeme |
PE |
Renk |
Siyah |
Mekanik ve çevresel performans
| Çekim gücü |
Uzun vadeli (N) |
1000N |
| Kısa süreli ((N) |
3000N |
| Ezme yükü |
Uzun vadeli |
3000N/100mm |
| Kısa süreli |
1000N/100mm |
| Bükme yarıçapı |
Dinamik |
20D |
| Statik |
10D |
| Kurulum sıcaklığı |
-10°C+60°C |
| Depolama sıcaklığı |
-40°C+70°C |
Fiber özellikleri
| Elyaf türü |
Birim |
SM G652D |
MM 50/125 |
MM 62.5/125 |
| Durum |
mm |
1310/1550 |
850/1300 |
850/1300 |
| Zayıflama |
dB/km |
≤ 0,35/0.20 |
≤3.0/1.5 |
≤3.0/1.5 |
| Kaplama çapı |
- Evet. |
125 ± 0.3 |
125 ± 0.3 |
125 ± 0.3 |
| Kaplama dairesel olmayan |
% |
≤1.0 |
≤1.0 |
≤1.0 |
| Kaplama çapı |
- Evet. |
242±3 |
242±3 |
242±3 |
