Tüm Dielektrik Kendini Destekleyen Kablo
>
|
|
| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | ADSS |
Su geçirmez ve kırılmaya dayanıklı ADSS Fiber Optic Kablosu
Açıklama
Su geçirmez bir bileşik ile yüksek modüllü plastik tüpten Kevlar takviyeye kadar katmanlı savunmalar
PE'nin, ırmak ve su geçirmez malzemelerinin, ırmak liflerinin korunmasını sağlayarak nemden korunma sağladığını göstermektedir.
kabloların dış çevresel tehditlere karşı dayanıklılığını artırarak son koruyucu katman olarak görev yapar.
kapsamlı tasarım, kablonun zorlu koşullarda güvenilirliğini ve uzun ömürlülüğünü sağlar.
Uygulama
Bu spesifikasyon, tek ceketli tümüyle dielektrik kendi kendine destekleyici (ADSS) kabloyu düzenleyen temel kriterleri ayrıntılı olarak belirtir.
Özellikle hava veya kanal tesisatlarında kullanılmak üzere tasarlanmıştır.
Özellikleri
1 Güvenilir mekanik ve sıcaklık performansı: Kablonun işlevselliğini korur
Çeşitli çevresel streslere rağmen tutarlı,
sıcaklıklar ve mekanik baskı.
2 Hidrolize Dirençli Yüksek Güçlü Sıvı Tüp: Hidrolize direnen sağlam bir tüp içerir.
Kabloyu, aşırı sıcaklıklarda nemli veya nemli koşullarda bile performans bütünlüğünü korumasına olanak tanır.
Önemli dönemler.
3 Uzmanlı Tüp Doldurma Bileşiği: Özel bir katman kullanılarak lif dayanıklılığını ve performansını artırır.
tüpün içinde formüle edilmiş bir bileşik, kapalı liflere gerekli korumayı sağlıyor
potansiyel hasar.
4 Birleştirilmiş ezme direnci ve esneklik: Kablonun basınca karşı koyma yeteneğini dengeler.
Esnekliğini artırırken, dayanıklılığını garanti ederken çok yönlü kurulum yöntemlerine izin verir.
5 Paralel Çelik Tellerle Geliştirilmiş Çekim Gücü:
Kabloların germe dayanıklılığı, özellikle gerilme altında daha fazla esneklik ve sağlamlık sağlar.
6 Kompakt, Hafif Tasarım: Uygulanabilir ve kolay yükleme için tasarlanmıştır.
hafif ve kompakt yapı, çeşitli ortamlarda daha kolay kullanımı ve dağıtımını kolaylaştırır.

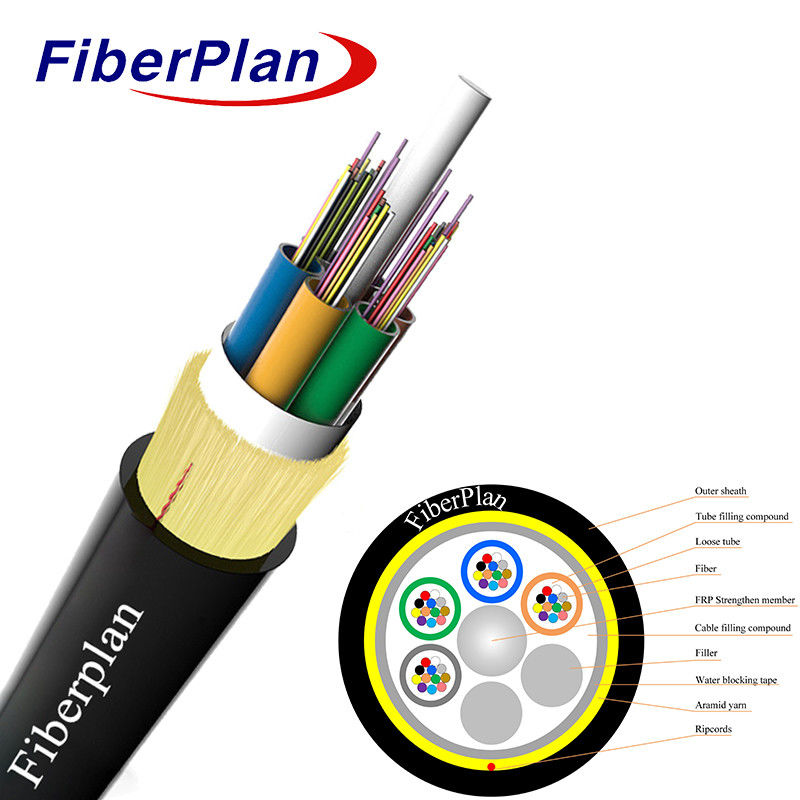

Kablo yapımı ayrıntıları
| Fiber sayısı | 2-144 çekirdek | |||||||
| Nem Bariyeri | Su engelleyici bant | |||||||
| Boş tüp ve dolgu elemanları | malzeme | PBT | ||||||
| çapı | 2.2mmF±0.3mm | |||||||
| Merkezi güç üyesi | malzeme | FRP | ||||||
| boyut | 2.0mm±0.1mm | |||||||
| İpek | Dupont Kelver ipliği (8 adet) | |||||||
| Çatlaklık | 50m~150m | |||||||
| Kablo genel çapı | 15.0mm±0.3mm | |||||||
| Sıfır tüp | malzeme | PBT | ||||||
| çapı | F2.2 (dış/iç) | |||||||
| Kablo ağırlığı km | 65 kg/km | |||||||
| Dış kabuk | malzeme | PE | ||||||
| kalınlığı | 1.8±0.2 mm | |||||||
| Kablo ağırlığı km | 105 kg/km | |||||||
Fiber rengi
|
Fiber sayısı Tüp başına 12 çekirdek |
1 | 2 | 3 | 4 | 5 | 6 |
| Mavi | Turuncu | Yeşil | Kahverengi | Gri | Beyaz | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Kırmızı | Siyah | Sarı | Mor | Pembe | Aqua | |
| Renk 13 ~ 24 siyah bir izleyici ile işaretlenir. Siyah renk için işaretli siyah izleyici gerekmez, bunun yerine doğal renk kullanılır. | ||||||
Kablo Mekanik özelliği
| Parçalar | Açıklama | ||||||
| Kurulum sıcaklığı ((°C) | -15 ~ +60 | ||||||
| Çalışma sıcaklığı (°C) | -40 ~ +70 | ||||||
| Min Eğiliş Yarıçapı ((mm) | Uzun vadeli | 10D | |||||
| Kısa süreli | 20D | ||||||
| İzin verilen germe dayanıklılığı ((N) | Uzun vadeli | 600 | |||||
| Kısa süreli | 1500 | ||||||
| Çakma yükü ((N/100mm) | Uzun vadeli | 300 | |||||
| Kısa süreli | 1000 | ||||||
Fiber özelliği
| Fiber tarzı | Birim | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Durum | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| zayıflama | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Hayır. | - Hayır. | |||
| Depresyon | 1550nm | Ps/ ((nm*km) | - Hayır. | ≤18 | - Hayır. | - Hayır. | Depresyon |
| 1625nm | Ps/ ((nm*km) | - Hayır. | ≤22 | - Hayır. | - Hayır. | ||
| Bant genişliği | 850nm | MHZ.KM | - Hayır. | - Hayır. | 400 TL | ¥160 | Bant genişliği |
| 1300nm | MHZ.KM | - Hayır. | - Hayır. | ¥800 | 500 TL | ||
| Sıfır dağılım dalga boyu | nm | 1300-1324 | 1302 TL. ≤1322 |
- Hayır. | - Hayır. | 1295 TL, ≤1320 |
|
| Sıfır basınç eğim | nm | ≤0.092 | ≤0.091 | - Hayır. | - Hayır. | - Hayır. | |
| PMD Maksimum Bireysel Lif | ≤0.2 | ≤0.2 | - Hayır. | - Hayır. | ≤0.11 | ||
| PMD Tasarım Bağlantısı Değeri | Ps (((nm2*km) | ≤0.12 | ≤0.08 | - Hayır. | - Hayır. | - Hayır. | |
| Fiber kesme dalga uzunluğu λc | nm | ¥ 1180, ≤1330 |
1180 TL. ≤1330 |
- Hayır. | - Hayır. | - Hayır. | |
| Kablo sutoff dalga boyu λcc | nm | ≤1260 | ≤1260 | - Hayır. | - Hayır. | - Hayır. | |
| MFD | 1310nm | - Evet. | 9.2±0.3 | 9.2±0.3 | - Hayır. | - Hayır. | - Hayır. |
| 1550nm | - Evet. | 10.4±0.4 | 10.4±0.4 | - Hayır. | - Hayır. | - Hayır. | |
| Sayısal Aperture ((NA) |
- Hayır. | - Hayır. | 0.200±0.015 | 0.275±0.010 | 0.200±0.010 | ||
| İki yönlü adım (mean) ölçüm) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Fiber üzerindeki düzensizlikler Uzunluk ve nokta |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Devamsızlık | |||||||
| Farklılık geri dağılımı katsayısı |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Zayıflama tekdüzeliği | dB/km | ≤0.01 | ≤0.01 | ||||
| Çekirdek dimateri | - Evet. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Kaplama çapı | - Evet. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Kaplama çapı | - Evet. | 242±5 | 242±5 | 242±5 | 242± 5 | 242±5 | |
| Kaplama/kırık Merkezi hatası |
- Evet. | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Çembersiz kaplama | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Çekirdek/kaplama konentrikliği hatası | - Evet. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Kavşak (radius) | - Evet. | ≤3 | ≤3 | - Hayır. | - Hayır. | - Hayır. | |
