Tüm Dielektrik Kendini Destekleyen Kablo
>
|
|
| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | ADSS |

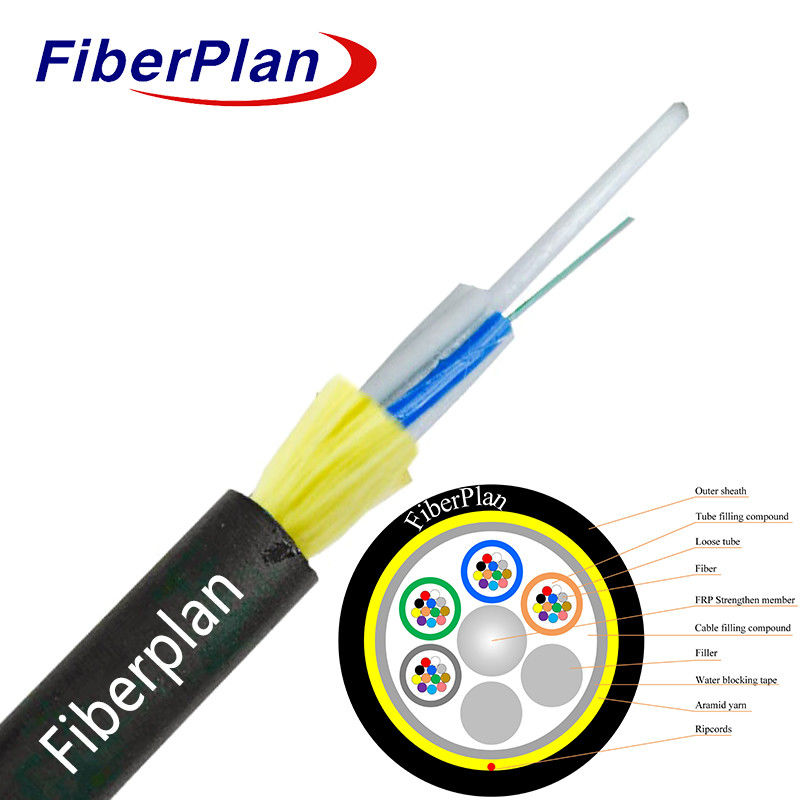

Su geçirmez ve kırılmaya dayanıklı ADSS fiber optic kablosu
Açıklama
Kablo tasarımı, yüksek modüllü plastik gevşek tüpün içinde onları kaplayarak lif korumasına öncelik verir.
Su geçirmez bir bileşikle. Bu düzenleme, kapalı ortamı koruyarak nemden yalıtımı sağlar.
Kabloyu daha da güçlendirmek için, borunun etrafına Kevlar katmanı sarılır, genel dayanıklılığını ve
Su geçirmezlik özelliklerine ek olarak, su engelleyen bir malzeme kablonun kompaktlığını korur
Son olarak, kablo bir polietilen (PE) kablosuyla sarılmıştır.
Ek koruma katmanı ve dış çevresel faktörlere karşı dayanıklılığını güçlendirir.
Uygulama
Specifikasyon, tek ceketli tümüyle dielektrik öz-dayanımlı (ADSS) için temel gereksinimleri belirler.
Havalı veya kanal kurulumları için tasarlanmış kablolar.
Özellikleri
1 Güvenilir Mekanik ve Sıcaklık Performansı: Değişen sıcaklıklarda tutarlı işlevselliği sağlar.
Çeşitli ortamlarda güvenilirliği sağlayan, mekanik gerginlik ve mekanik gerginlik.
2 Hidrolize Dirençli Yüksek Güçlü Sıvı Tüp: Hidrolize karşı dayanıklı bir tüp kullanır,
Nemli koşullarda bile uzun süreli performans.
3 Uzmanlı Tüp Doldurma Bileşimi: Kapalı liflere gerekli korumayı sağlar, dayanıklılıklarını arttırır.
yetenek ve performans.
4 Kombine ezme direnci ve esneklik: Çeşitli imkanlar sağlayan esneklik ile basınç direnci dengeler
Dayanıklılığı tehlikeye atmadan kurulum.
5 Paralel Çelik Tellerle Gelişmiş Çekim Gücü: İki paralel kullanarak çekim dayanıklılığını güçlendirir
Çelik teller.
6 Kompakt, Hafif Tasarım: Hafif ve kullanışlı olması nedeniyle kolay ve kullanıcı dostu kurulum için tasarlanmıştır.
kompakt yapı.
Kablo yapımı ayrıntıları
| Fiber sayısı | 2-144 çekirdek | |||||||
| Nem Bariyeri | Su engelleyici bant | |||||||
| Boş tüp ve dolgu elemanları | malzeme | PBT | ||||||
| çapı | 2.2mmF±0.2mm | |||||||
| Merkezi güç üyesi | malzeme | FRP | ||||||
| boyut | 2.0mm±0.2mm | |||||||
| İpek | Dupont Kelver ipliği (6 adet) | |||||||
| Çatlaklık | 50m~150m | |||||||
| Kablo genel çapı | 15.0mm±0.4mm | |||||||
| Sıfır tüp | malzeme | PBT | ||||||
| çapı | F2.2 (dış/iç) | |||||||
| Kablo ağırlığı km | 65 kg/km | |||||||
| Dış kabuk | malzeme | PE | ||||||
| kalınlığı | 1.8±0.3mm | |||||||
| Kablo ağırlığı km | 105 kg/km | |||||||
Fiber rengi
|
Fiber sayısı Tüp başına 12 çekirdek |
1 | 2 | 3 | 4 | 5 | 6 |
| Mavi | Turuncu | Yeşil | Kahverengi | Gri | Beyaz | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Kırmızı | Siyah | Sarı | Mor | Pembe | Aqua | |
| Renk 13 ~ 24 siyah bir izleyici ile işaretlenir. Siyah renk için işaretli siyah izleyici gerekmez, bunun yerine doğal renk kullanılır. | ||||||
Kablo Mekanik özelliği
| Parçalar | Açıklama | ||||||
| Kurulum sıcaklığı ((°C) | -15 ~ +60 | ||||||
| Çalışma sıcaklığı (°C) | -40 ~ +70 | ||||||
| Min Eğiliş Yarıçapı ((mm) | Uzun vadeli | 10D | |||||
| Kısa süreli | 20D | ||||||
| İzin verilen germe dayanıklılığı ((N) | Uzun vadeli | 600 | |||||
| Kısa süreli | 1500 | ||||||
| Çakma yükü ((N/100mm) | Uzun vadeli | 300 | |||||
| Kısa süreli | 1000 | ||||||
Fiber özelliği
| Fiber tarzı | Birim | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Durum | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| zayıflama | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Hayır. | - Hayır. | |||
| Depresyon | 1550nm | Ps/ ((nm*km) | - Hayır. | ≤18 | - Hayır. | - Hayır. | Depresyon |
| 1625nm | Ps/ ((nm*km) | - Hayır. | ≤22 | - Hayır. | - Hayır. | ||
| Bant genişliği | 850nm | MHZ.KM | - Hayır. | - Hayır. | 400 TL | ¥160 | Bant genişliği |
| 1300nm | MHZ.KM | - Hayır. | - Hayır. | ¥800 | 500 TL | ||
| Sıfır dağılım dalga boyu | nm | 1300-1324 | 1302 TL. ≤1322 |
- Hayır. | - Hayır. | 1295 TL, ≤1320 |
|
| Sıfır basınç eğim | nm | ≤0.092 | ≤0.091 | - Hayır. | - Hayır. | - Hayır. | |
| PMD Maksimum Bireysel Lif | ≤0.2 | ≤0.2 | - Hayır. | - Hayır. | ≤0.11 | ||
| PMD Tasarım Bağlantısı Değeri | Ps (((nm2*k m) |
≤0.12 | ≤0.08 | - Hayır. | - Hayır. | - Hayır. | |
| Fiber kesme dalga uzunluğu λc | nm | ¥ 1180, ≤1330 |
1180 TL. ≤1330 |
- Hayır. | - Hayır. | - Hayır. | |
| Kablo sutoff dalga boyu λcc | nm | ≤1260 | ≤1260 | - Hayır. | - Hayır. | - Hayır. | |
| MFD | 1310nm | - Evet. | 9.2±0.4 | 9.2±0.4 | - Hayır. | - Hayır. | - Hayır. |
| 1550nm | - Evet. | 10.4±0.6 | 10.4±0.6 | - Hayır. | - Hayır. | - Hayır. | |
| Sayısal Aperture ((NA) |
- Hayır. | - Hayır. | 0.200±0.010 | 0.275±0.010 | 0.200±0.010 | ||
| İki yönlü adım (mean) ölçüm) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Fiber üzerindeki düzensizlikler Uzunluk ve nokta |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Devamsızlık | |||||||
| Farklılık geri dağılımı katsayısı |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Zayıflama tekdüzeliği | dB/km | ≤0.01 | ≤0.01 | ||||
| Çekirdek dimateri | - Evet. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Kaplama çapı | - Evet. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Kaplama çapı | - Evet. | 242±6 | 242±6 | 242±6 | 242±6 | 242±6 | |
| Kaplama/kırık Merkezi hatası |
- Evet. | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Çembersiz kaplama | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Çekirdek/kaplama konentrikliği hatası | - Evet. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Kavşak (radius) | - Evet. | ≤4 | ≤4 | - Hayır. | - Hayır. | - Hayır. | |
