| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | ASU (Mini ADSS) |

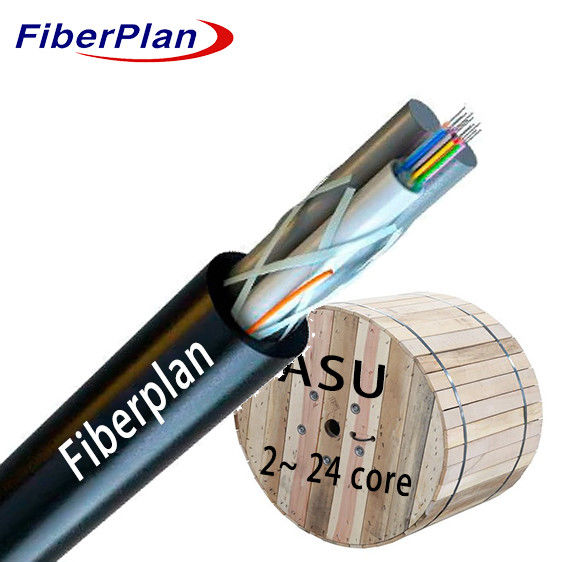

Açık hava tek kabuklu Mini Adss ASU Fiber Optic Kablosu
Açıklama
Bu ASU Fiber Optic Kablo, öncelikle FTTH optik ağları içinde aranan bir çözüm olarak öne çıkıyor.
G.652D tipi bir fiber optik kablosuna sahip olmakla birlikte, sadece yüksek
Performans verileri iletimine yardımcı olmakla birlikte, aynı zamanda dikkate değer bir kurulum kolaylığı da sunar.
Bu, daha düşük kurulum ve bakım maliyetleriyle,
Yapısal olarak, çekirdek dışı bir SM optik fiber kablosu barındırır.
Ayrıca, özel olarak tasarlanmış iki bileşeni içerir.
İplerin demirlenmesini ve askısını kolaylaştırarak, karmaşık ağlardaki dayanıklılığını ve istikrarını artırır.
Ork yapılandırması.
Uygulama
1 Dış Dağıtım Adaptasyonu: Dayanıklılık ve
Çeşitli hava koşullarına ve dış faktörlere uygunluk.
3 Kütük güç aktarımı uyumluluğu: Kütük güç aktarımının taleplerini karşılayabilir
Sistemler, geniş kapsamlı alanlardaki yüksek güçli iletim sistemlerinin yönetiminde dayanıklılık ve verimliliği öneriyor.
ağlar.
4 Yüksek Elektromanyetik Müdahale Uyumluluk: Yüksek frekanslı yerlerde erişim ve yerel ağlar için uygundur.
Elektromanyetik müdahale, müdahaleye karşı duyarlılığı en aza indirgenme ve müdahaleyi sürdürme yeteneğini içerir.
Zorlu elektromanyetik ortamlarda bile istikrarlı iletişim.
Karakteristik
1 Sağlam Mekanik ve Sıcaklık Performansı: Sıcaklık aralıkları ve
Sürekli çalışma için mekanik stres seviyeleri.
2 Hidrolize Dirençli Yüksek Güçlü Sıvı Tüp: Hidrolize dayanıklı dayanıklı tüp yapısı,
Uzun ömürlü, nemli ortamlarda bile 3Uzmanlık.
3 Elyaf Koruması: Tüp doldurma için özel bileşik kalkanlar, elyafların temel korunmasını sağlar
Uzun ömür.
4 Ezme Direnci ve Esneklik: Esneklikle basınç karşısında dengelenmiş dayanıklılık, çok yönlü kurulumlar için idealdir.
5 Sıfır tüp doldurma bileşiği: Sıfır tüpün koruyucu özelliklerini arttırır, kabloyu
Çevre faktörleri.
6 Kablo çekirdeğinin %100 dolusu: Kablo çekirdeğinin tamamen dolması kapsamlı korumayı sağlar.
Uzun vadede çeşitli dış etkenlere karşı.
Kablo yapımı ayrıntıları
| Fiber sayısı | 2-12 çekirdek | |||||||
| Nem Bariyeri | Su engelleyici bant | |||||||
| Boş tüp ve dolgu elemanları | malzeme | PBT | ||||||
| çapı | 2.2mmF±0.1mm | |||||||
| Merkezi güç üyesi | malzeme | FRP | ||||||
| boyut | 2.0mm±0.2mm | |||||||
| Çatlaklık | 50m~150m | |||||||
| Kablo genel çapı | 8.0mm±0.5mm | |||||||
| Sıfır tüp | malzeme | PBT | ||||||
| çapı | F2.2 (dış/iç) | |||||||
| Dış kabuk | malzeme | PE | ||||||
| çapı | 1.8±0.2 mm | |||||||
| Kablo ağırlığı km | 60 kg/km | |||||||
Fiber rengi
|
Fiber sayısı Tüp başına 12 çekirdek |
1 | 2 | 3 | 4 | 5 | 6 |
| Mavi | Turuncu | Yeşil | Kahverengi | Gri | Beyaz | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Kırmızı | Siyah | Sarı | Mor | Pembe | Aqua | |
| Renk 13 ~ 24 siyah bir izleyici ile işaretlenir. Siyah renk için işaretli siyah izleyici gerekmez, bunun yerine doğal renk kullanılır. | ||||||
Kablo Mekanik özelliği
| Parçalar | Açıklama | ||||||
| Kurulum sıcaklığı ((°C) | -15 ~ +60 | ||||||
| Çalışma sıcaklığı (°C) | -40 ~ +70 | ||||||
| Min Eğiliş Yarıçapı ((mm) | Uzun vadeli | 10D | |||||
| Kısa süreli | 20D | ||||||
| İzin verilen germe dayanıklılığı ((N) | Uzun vadeli | 600 | |||||
| Kısa süreli | 1500 | ||||||
| Çakma yükü ((N/100mm) | Uzun vadeli | 300 | |||||
| Kısa süreli | 1000 | ||||||
Fiber özelliği
| Fiber tarzı | Birim | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Durum | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| zayıflama | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Hayır. | - Hayır. | |||
| Depresyon | 1550nm | Ps/ ((nm*km) | - Hayır. | ≤18 | - Hayır. | - Hayır. | Depresyon |
| 1625nm | Ps/ ((nm*km) | - Hayır. | ≤22 | - Hayır. | - Hayır. | ||
| Bant genişliği | 850nm | MHZ.KM | - Hayır. | - Hayır. | 400 TL | ¥160 | Bant genişliği |
| 1300nm | MHZ.KM | - Hayır. | - Hayır. | ¥800 | 500 TL | ||
| Sıfır dağılım dalga boyu | nm | 1300-1324 | 1302 TL. ≤1322 |
- Hayır. | - Hayır. | 1295 TL, ≤1320 |
|
| Sıfır basınç eğim | nm | ≤0.092 | ≤0.091 | - Hayır. | - Hayır. | - Hayır. | |
| PMD Maksimum Bireysel Lif | ≤0.2 | ≤0.2 | - Hayır. | - Hayır. | ≤0.11 | ||
| PMD Tasarım Bağlantısı Değeri | Ps(nm2*k m) |
≤0.12 | ≤0.08 | - Hayır. | - Hayır. | - Hayır. | |
| Fiber kesme dalga uzunluğu λc | nm | ¥ 1180, ≤1330 |
1180 TL. ≤1330 |
- Hayır. | - Hayır. | - Hayır. | |
| Kablo çubuğu Dalga boyu λcc |
nm | ≤1260 | ≤1260 | - Hayır. | - Hayır. | - Hayır. | |
| MFD | 1310nm | - Evet. | 9.2±0.3 | 9.2±0.3 | - Hayır. | - Hayır. | - Hayır. |
| 1550nm | - Evet. | 10.4±0.5 | 10.4±0.5 | - Hayır. | - Hayır. | - Hayır. | |
| Sayısal Aperture ((NA) |
- Hayır. | - Hayır. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| İki yönlü adım (mean) ölçüm) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Fiber üzerindeki düzensizlikler Uzunluk ve nokta |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Devamsızlık | |||||||
| Farklılık geri dağılımı katsayısı |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Zayıflama tekdüzeliği | dB/km | ≤0.01 | ≤0.01 | ||||
| Çekirdek dimateri | - Evet. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Kaplama çapı | - Evet. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Kaplama çapı | - Evet. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Kaplama/kırık Merkezi hatası |
- Evet. | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Çembersiz kaplama | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Çekirdek/kaplama konentrikliği hatası | - Evet. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Kavşak (radius) | - Evet. | ≤4 | ≤4 | - Hayır. | - Hayır. | - Hayır. | |
