| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | GYFTY53 |

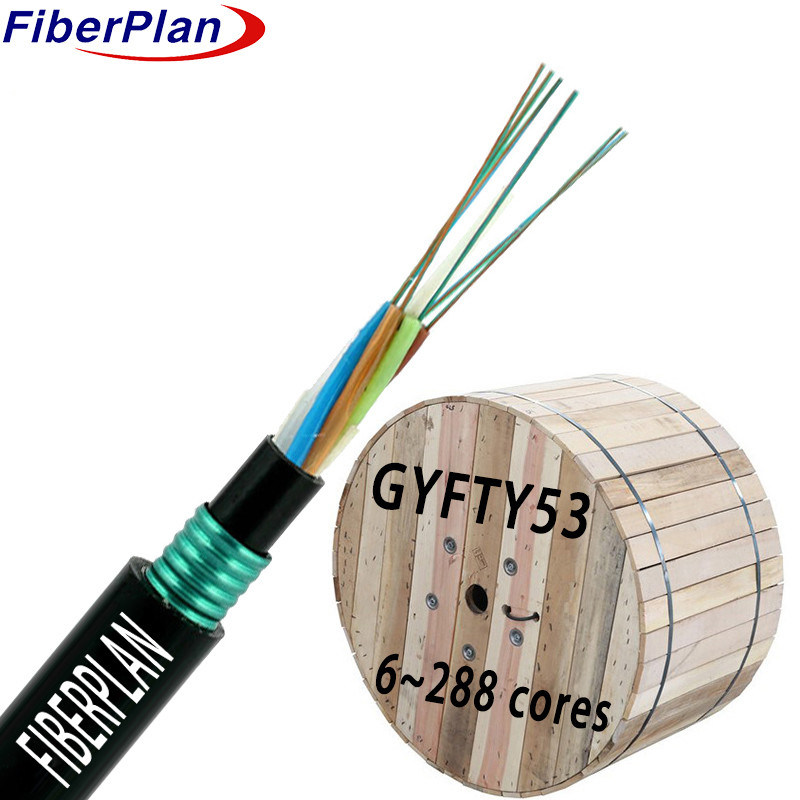

GYFTY53 Dış Kullanım için Direk Mezar Kablosu Kedilere Karşı Koruma
Açıklama
Optik lifler, su geçirmez bir bileşikle doldurulmuş yüksek dayanıklı plastik bir tüpün içine yerleştirilmiştir.
lifle güçlendirilmiş plastik (FRP), kablolar için potansiyel olarak polietilen kaplamalı, dielektrik dayanıklılık elemanı olarak çalışır
Bu çekirdeğin etrafında, tüpler ve dolgular karmaşık bir şekilde düzenlenmiş, kompakt bir dairesel şekil alıyor.
Kablo çekirdeği, su girmesine karşı korunmak için su engelleyen bant ve ince bir PE iç kısımla korunur.
Son olarak, PSP katmanı iç katmanın üzerine boyuna uygulanır ve kabloyu PE dış katmanı ile tamamlar.
Ek koruma için kabuk.
Uygulama
1 Çevre dağıtım ve doğrudan gömme uygulamaları için tasarlanmıştır, zorlu koşullarda sağlam performans sağlar.
Dış hava koşulları.
2 Özellikle gövde güç aktarım sistemleri için tasarlanmıştır, geniş kapsamlı alanlarda verimlilik ve güvenilirlik sunmaktadır
Ağ kurulumları.
3 Yüksek elektromanyetik müdahale ortamlarında erişim ve yerel ağlar için idealdir, sinyali en aza indirir
istikrarlı iletişim için kesintiler.
Karakteristik
1 Güçlü Mekanik ve Sıcaklık Performansı: Çeşitli sıcaklıklara ve mekanik
Sürekli çalışmayı sağlayan bir stres.
2 Hidroliz-Dayanıklı Yüksek Güçlü Sıvı Tüp: Bu tüp özellikle nemle ilgili
Bozulma, nemli ortamlarda bile dayanıklılığı sağlar.
3 Özel tüp doldurma bileşiği: Hassas lifleri korur, uzun ömürlü olmalarını ve optimal işlevselliklerini sağlar.
4 Esneklik ile dengelenmiş ezme direnci: Kablo ezme direnci arasında bir denge bulur.
Ayrıca çok yönlü kurulumlar için yeterince esnek.
5 Doldurma bileşiği ile gevşek tüp ve kablo çekirdeğinin tam doldurulması: Tüp ve çekirdeğin her santimetre doludur
koruyucu bileşik ile, genel dayanıklılığı arttırır.
6 PSP Katmanı Nem Direncini Artıran: Polietilen Tereftalat katmanı,
Nem, kablonun ıslak koşullara karşı dayanıklılığını arttırır.
Yapı ayrıntıları
| Fiberlerin sayısı | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Tüp sayısı | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| tüp başına lifler | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Doldurma çubuğu | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Çıkarılmış boru çapı (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| İç kabuk çapı (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Dış çapı (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Dış çapının kalınlığı (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Sıfır tüp | Malzeme | PBT | Renk | Standart spektrum | |||
| Doldurma çubuğu | Malzeme | PP | Renk | Siyah | |||
| Tüp doldurma | Malzeme | Doldurma karışımı | |||||
| Merkezi güç üyesi | Malzeme | FRP | Çapraz | 2.0mm | |||
| Su bloklama sistemi | Malzeme | Su koruyucu bant / doldurma jeli | |||||
| Kırma kablosu | Qty | 2 adet | Renk | Beyaz | |||
| İç kabuk | Malzeme | PE | Renk | Siyah | |||
| Zırh | Malzeme | Kabuklu çelik bant | |||||
| Dış kabuk | Malzeme | PE | Renk | Siyah | |||
Mekanik ve çevresel performans
| Çekim gücü | Uzun vadeli (N) | 1000N | |||||
| Kısa süreli ((N) | 3000N | ||||||
| Ezme yükü | Uzun vadeli | 3000N/100mm | |||||
| Kısa süreli | 1000N/100mm | ||||||
| Bükme yarıçapı | Dinamik | 20D | |||||
| Statik | 10D | ||||||
| Kurulum sıcaklığı | -10°C+60°C | ||||||
| Depolama sıcaklığı | -40°C+70°C | ||||||
Fiber özellikleri
| Elyaf türü | Birim | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Durum | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Zayıflama | dB/km | ≤ 0,35/0.20 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| Kaplama çapı | - Evet. | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| Kaplama çapı | - Evet. | 242±3 | 242±3 | 242±3 | |||
