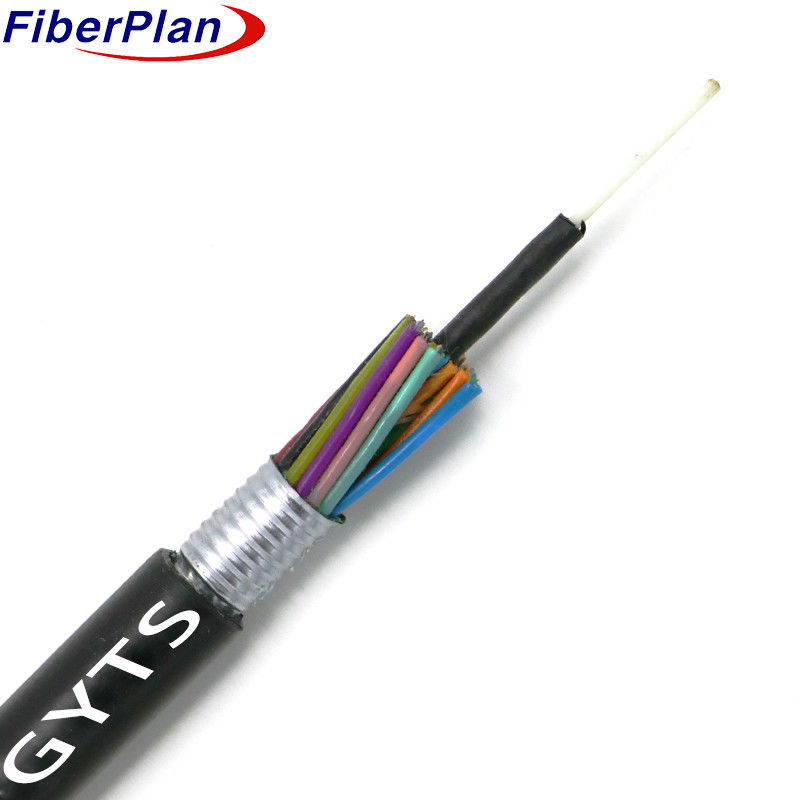

Güvenilir çok borulu zırhlı fiber optik kablo GYTS
Açıklama
Kablo, hem tek mod hem de çok modlu lifleri su geçirmez, sağlam ve gevşek bir tüp içinde korur.
Ek olarak, daha fazla lif sayısını sağlamak için polietilen ile kaplanmış bir çelik tel, kuruluşu güçlendirir.
Bu düzenleme, kompakt bir çekirdeğin içine, tüplerin ve dolguların yanında sıkıca yerleşerek, bir
Son olarak, tüm çekirdek en üst düzey güvenilirliği ve
Dış elementlere karşı savunma.
Uygulama
1 Dış Çözüm: Çeşitli zorlu koşullarda güvenilir performans sağlamak için dış kullanım için tasarlanmıştır.
Dış hava koşulları.
2 Çok yönlü kurulum: Uçak veya boru hattı kurulumları için uygun, yerleştirme seçeneklerinde esneklik sunar.
Çeşitli kurulum gereksinimlerine göre.
3 İletişim uyarlanabilirliği: Hem uzun mesafe iletimleri hem de yerel iletimler için kesintisiz veri aktarımını destekler
Çeşitli mesafelerde farklı iletişim kurulumlarını barındıran alan ağları.
Karakteristik
1 Uyumlu Performans: Değişen sıcaklıklarda ve mekanik streslerde tutarlı çalışmayı sağlar.
Çeşitli ortamlarda güvenilirliği sağlamak.
2 Güçlü Yapı: Hidrolize dayanıklı yüksek dayanıklı gevşek borular nemli ortamlarda bile dayanıklılık sağlar
koşulları.
3 Elyaf Koruması: Tüplerin içindeki özel bileşikler, kapalı lifleri potansiyel zararlardan etkili bir şekilde korur.
hasar.
4 Güç ve Esneklik Denge: PE kabuğundan eziş direncini, esnekliği ve UV korumasını dengeler,
Dış baskılara karşı dayanıklılığı sağlamak.
5 Su geçirmez tasarımı: çelik tel merkezi dayanıklılık üyesi gibi önlemleri kullanır, içindeki bileşikleri doldurur
borular ve kablo çekirdeği ve su geçirmez bütünlüğünü koruyan ve nem direncini artıran bir PSP katmanı.
Kablo yapımı ayrıntıları
| Fiber sayısı | 2~144 çekirdek | |||||||
| Nem Bariyeri | Su engelleme sistemi | |||||||
| Merkezi güç üyesi | Malzeme | PE kapaklı çelik tel/FRP/FRP | ||||||
| boyut | 1.5mm~2.0mm | |||||||
| Sıfır tüp | malzeme | PBT | ||||||
| çapı | F2.2 (dış/iç) | |||||||
| Tüp doldurma | Tüp doldurma bileşiği | |||||||
| Zırh | Malzeme | Kabuklu çelik bant | ||||||
| Dış kabuk | malzeme | PE,HDPE | ||||||
| çapı | 8.0±0.2mm | |||||||
Fiber rengi
|
Fiber sayısı 8 çekirdeklerhertüp |
1 | 2 | 3 | 4 | 5 | 6 |
| Mavi | Turuncu | Yeşil | Kahverengi | Gri | Beyaz | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Kırmızı | Siyah | Sarı | Mor | Pembe | Aqua | |
| Renk 13 ~ 24 siyah bir izleyici ile işaretlenir. | ||||||
Kablo Mekanik özelliği
| çekirdek | Kablo çapı | Ağırlık | |||||
| 2 çekirdekten 60 çekirdeklere | 8.0±0.2mm | 115±2kg/km | |||||
| 72 çekirdek | 10.4±0.2 mm | 120±4kg/km | |||||
| 96 çekirdek | 12.4±0.3mm | 180±5kg/km | |||||
| 144 çekirdek | 14.4±0.4mm | 245±5kg/km | |||||
| Min Bending Radius ((mm) | Uzun vadeli | 10D | |||||
| Min Eğme Yarıçap ((mm) |
Kısa süreli | 20D | |||||
| Min izin verilir Çekim dayanıklılığı ((N) |
Uzun vadeli | 600 | |||||
| Min izin verilir Çekim dayanıklılığı ((N) |
Kısa süreli | 1500 | |||||
| Çakma yükü (N/100mm) | Uzun vadeli | 300 | |||||
| Çakma yükü (N/100mm) | Kısa süreli | 1000 | |||||
| Operasyon sıcaklık (°C) |
-40 ~ +70 | ||||||
| Kurulum sıcaklık ((°C) |
-20 ~ +60 | ||||||
Fiber özelliği
| Fiber tarzı | Birim | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Durum | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| zayıflama | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Hayır. | - Hayır. | |||
| Depresyon | 1550nm | Ps/ ((nm*km) | - Hayır. | ≤18 | - Hayır. | - Hayır. | Depresyon |
| 1625nm | Ps/ ((nm*km) | - Hayır. | ≤22 | - Hayır. | - Hayır. | ||
| Bant genişliği | 850nm | MHZ.KM | - Hayır. | - Hayır. | 400 TL | ¥160 | Bant genişliği |
| 1300nm | MHZ.KM | - Hayır. | - Hayır. | ¥800 | 500 TL | ||
| Sıfır dağılım dalga boyu | nm | 1300-1324 | 1302 TL. ≤1322 |
- Hayır. | - Hayır. | 1295 TL, ≤1320 |
|
| Sıfır basınç eğim | nm | ≤0.092 | ≤0.091 | - Hayır. | - Hayır. | - Hayır. | |
| PMD Maksimum Bireysel Lif | ≤0.2 | ≤0.2 | - Hayır. | - Hayır. | ≤0.11 | ||
| PMD Tasarım Bağlantısı Değeri | Ps (((nm2*km) | ≤0.12 | ≤0.08 | - Hayır. | - Hayır. | - Hayır. | |
| Fiber kesme dalga uzunluğu λc | nm | ¥ 1180, ≤1330 |
1180 TL. ≤1330 |
- Hayır. | - Hayır. | - Hayır. | |
| Kablo çubuğu Dalga boyu λcc |
nm | ≤1260 | ≤1260 | - Hayır. | - Hayır. | - Hayır. | |
| MFD | 1310nm | - Evet. | 9.2±0.2 | 9.2±0.2 | - Hayır. | - Hayır. | - Hayır. |
| 1550nm | - Evet. | 10.4±0.6 | 10.4±0.6 | - Hayır. | - Hayır. | - Hayır. | |
| Sayısal Aperture ((NA)) | - Hayır. | - Hayır. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| İki yönlü adım (mean) ölçüm) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Fiber üzerindeki düzensizlikler Uzunluk ve nokta |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Devamsızlık | |||||||
| Farklılık geri dağılımı katsayısı |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Zayıflama tekdüzeliği | dB/km | ≤0.01 | ≤0.01 | ||||
| Çekirdek dimateri | - Evet. | 50±0.9 | 62.5±2.1 | 50±0.9 | |||
| Kaplama çapı | - Evet. | 125.0±0.2 | 125.0±0.2 | 125.0±0.3 | 125.0±0.3 | 125.0±0.5 | |
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Kaplama çapı | - Evet. | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| Kaplama/kırık Merkezi hatası |
- Evet. | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Çembersiz kaplama | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Çekirdek/kaplama konentrikliği hatası | - Evet. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Kavşak (radius) | - Evet. | ≤4 | ≤4 | - Hayır. | - Hayır. | - Hayır. | |
