Dış Mekan Fiber Optik Kablo
>
|
| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | GYTS |
Sert ortamlar için güvenilir çok borulu fiber optik kablo GYTS
Açıklama
Kablo hem tek modlu hem de çok modlu lifleri sağlam, suya dayanıklı gevşek bir tüp içinde korur
Dayanıklı plastikten yapılmıştır.
Kablo, tüpler ve dolgularla kompakt bir çekirdeğin içinde titizlikle düzenlenerek ek bir
PSP katmanından koruma.
Güvenlik ve dış unsurlara karşı savunma.
Uygulama
1 Dış Çevre Dayanıklılığı: Özellikle dış mekan kullanımı için tasarlanmıştır ve çeşitli ortamlarda güvenilir performans sağlar.
Dışarıdaki zorlu hava koşulları.
2 Çok yönlü kurulum: Çeşitli yerleşim alanlarına uygun olarak havalı veya boru hattı kurulumları için esnek kurulum seçenekleri
Adapte edilebilir çözümlerle kurulum ihtiyaçları.
3 İletişim uyarlanabilirliği: Hem uzun mesafe iletimleri hem de yerel iletimler için kesintisiz veri aktarımını destekler
Bölge ağları, farklı mesafelerde çeşitli iletişim kurulumlarına ev sahipliği yapmaktadır.
Karakteristik
1 Uyumlu Performans: Çeşitli sıcaklıklarda ve mekanik streslerde tutarlı çalışmayı sağlar.
Çeşitli ortamlarda güvenilirliği sağlamak.
2 Güçlü Yapı: Hidrolize dayanıklı yüksek dayanıklı gevşek borular nemli koşullarda bile dayanıklılık sağlar.
3 Elyaf Koruması: Tüplerin içindeki özel bileşikler, kapalı lifleri olası hasarlardan korur.
4 Güç ve Esneklik Denge: PE kabuğundan eziş direncini, esnekliği ve UV korumasını dengeler,
Dış baskılara karşı dayanıklılığı sağlamak.
5 Su geçirmez tasarım: çelik tel merkezi dayanıklılık üyesi gibi önlemleri kullanır, tüplerin içindeki bileşikleri doldurur
ve kablo çekirdeği ve su geçirmez bütünlüğünü koruyan ve nem direncini artıran bir PSP katmanı.

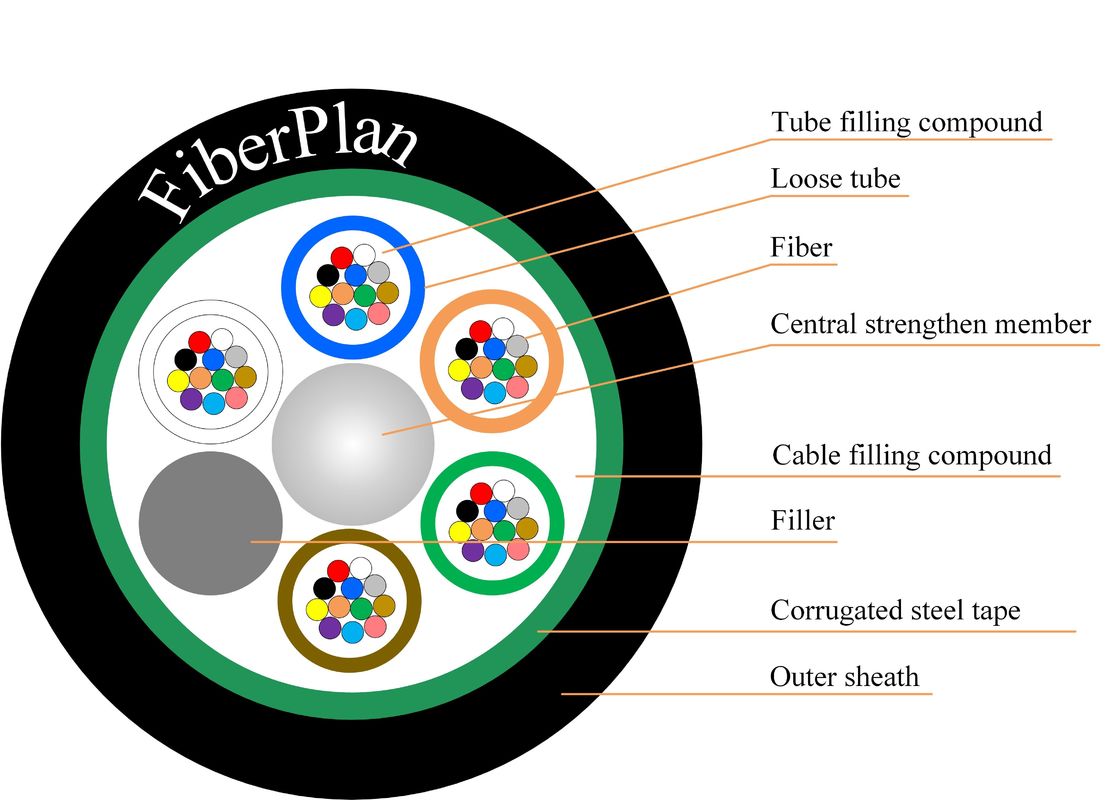

Kablo yapımı ayrıntıları
| Fiber sayısı | 2~144 çekirdek | |||||||
| Nem Bariyeri | Su engelleme sistemi | |||||||
| Merkezi güç üyesi | Malzeme | PE kapaklı çelik tel/FRP/FRP | ||||||
| boyut | 1.5mm~2.0mm | |||||||
| Sıfır tüp | malzeme | PBT | ||||||
| çapı | F2.2 (dış/iç) | |||||||
| Tüp doldurma | Tüp doldurma bileşiği | |||||||
| Zırh | Malzeme | Kabuklu çelik bant | ||||||
| Dış kabuk | malzeme | PE,HDPE | ||||||
| çapı | 9.0±0.1mm | |||||||
Fiber rengi
|
Fiber 8 çekirdek sayısı hertüp |
1 | 2 | 3 | 4 | 5 | 6 |
| Mavi | Turuncu | Yeşil | Kahverengi | Gri | Beyaz | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Kırmızı | Siyah | Sarı | Mor | Pembe | Aqua | |
| Renk 13 ~ 24 siyah bir izleyici ile işaretlenir. | ||||||
Kablo Mekanik özelliği
| çekirdek | Kablo çapı | Ağırlık | |||||
| 2 çekirdekten 60 çekirdeklere | 10.0±0.2mm | 115±2kg/km | |||||
| 72 çekirdek | 10.4±0.2 mm | 120±2kg/km | |||||
| 96 çekirdek | 12.4±0.3mm | 180±3kg/km | |||||
| 144 çekirdek | 14.4±0.4mm | 245±4kg/km | |||||
| Min Bending Radius ((mm) | Uzun vadeli | 10D | |||||
| Min Eğme Yarıçap ((mm) |
Kısa süreli | 20D | |||||
| Min izin verilir Çekim dayanıklılığı ((N) |
Uzun vadeli | 600 | |||||
| Min izin verilir Çekim dayanıklılığı ((N) |
Kısa süreli | 1500 | |||||
| Çakma yükü (N/100mm) | Uzun vadeli | 300 | |||||
| Çakma yükü (N/100mm) | Kısa süreli | 1000 | |||||
| Operasyon sıcaklık (°C) |
-40 ~ +70 | ||||||
| Kurulum sıcaklık ((°C) |
-20 ~ +60 | ||||||
Fiber özelliği
| Fiber tarzı | Birim | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Durum | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| zayıflama | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Hayır. | - Hayır. | |||
| Depresyon | 1550nm | Ps/ ((nm*km) | - Hayır. | ≤18 | - Hayır. | - Hayır. | Depresyon |
| 1625nm | Ps/ ((nm*km) | - Hayır. | ≤22 | - Hayır. | - Hayır. | ||
| Bant genişliği | 850nm | MHZ.KM | - Hayır. | - Hayır. | 400 TL | ¥160 | Bant genişliği |
| 1300nm | MHZ.KM | - Hayır. | - Hayır. | ¥800 | 500 TL | ||
| Sıfır dağılım dalga boyu | nm | 1300-1324 | 1302 TL. ≤1322 |
- Hayır. | - Hayır. | 1295 TL, ≤1320 |
|
| Sıfır basınç eğim | nm | ≤0.092 | ≤0.091 | - Hayır. | - Hayır. | - Hayır. | |
| PMD Maksimum Bireysel Lif | ≤0.2 | ≤0.2 | - Hayır. | - Hayır. | ≤0.11 | ||
| PMD Tasarım Bağlantısı Değeri | Ps (((nm2*km) | ≤0.12 | ≤0.08 | - Hayır. | - Hayır. | - Hayır. | |
| Fiber kesme dalga uzunluğu λc | nm | ¥ 1180, ≤1330 |
1180 TL. ≤1330 |
- Hayır. | - Hayır. | - Hayır. | |
| Kablo çubuğu Dalga boyu λcc |
nm | ≤1260 | ≤1260 | - Hayır. | - Hayır. | - Hayır. | |
| MFD | 1310nm | - Evet. | 9.2±0.2 | 9.2±0.2 | - Hayır. | - Hayır. | - Hayır. |
| 1550nm | - Evet. | 10.4±0.6 | 10.4±0.6 | - Hayır. | - Hayır. | - Hayır. | |
| Sayısal Aperture ((NA)) | - Hayır. | - Hayır. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| İki yönlü adım (mean) ölçüm) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Fiber üzerindeki düzensizlikler Uzunluk ve nokta |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Devamsızlık | |||||||
| Farklılık geri dağılımı katsayısı |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Zayıflama tekdüzeliği | dB/km | ≤0.01 | ≤0.01 | ||||
| Çekirdek dimateri | - Evet. | 50±0.9 | 62.5±2.1 | 50±0.9 | |||
| Kaplama çapı | - Evet. | 125.0±0.2 | 125.0±0.2 | 125.0±0.3 | 125.0±0.3 | 125.0±0.5 | |
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Kaplama çapı | - Evet. | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| Kaplama/kırık Merkezi hatası |
- Evet. | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Çembersiz kaplama | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Çekirdek/kaplama konentrikliği hatası | - Evet. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Kavşak (radius) | - Evet. | ≤4 | ≤4 | - Hayır. | - Hayır. | - Hayır. | |
