| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | GJFJH |

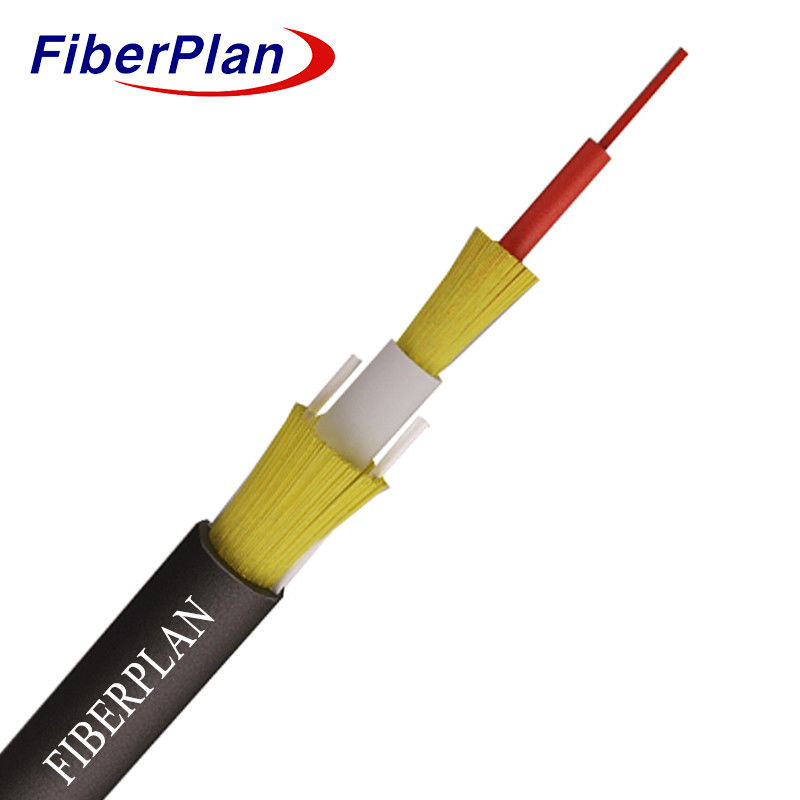

Unitube Fiber Optic Kablo PTO Yanık Retardant Ceket Yüksek Güç
Kevlar ipliği
Açıklama
* PTO kablosu (Point-To-Point Optical) hem iç hem de dış kullanım için uygundur
* France Telecom'un telekomünikasyon standartlarını karşılamak.
Uygulama
* İç ve dış kapı için çok yönlü Plain Old Telephone (POT) Dağıtım: Hem iç hem de dış kapı için uygundur
POT dağıtım ihtiyaçlarını karşılamak.
* Elektrik kesintisi olmadan inşa edilebilirlik: Elektrik kesintisi gerektirmeden kurulmasına izin verir,
Harekete geçirme sırasında kesintisiz operasyonların sağlanması.
* Kullanıcı dostu tasarımı kolay kurulum ve işletim için: kolay ve kolay kurulum için tasarlanmıştır,
Kullanıcı dostu deneyimleri sağlayan basit bir kullanıcı işleyişi.
Özellikleri
* Yüksek Güçlü Kevlar Yarn Üyesi: Hafif ama dayanıklı, daha fazla güç ve esneklik sağlar.
*Yüksek entegrasyonlu Fiber Ribbon Tasarımı: Performansı optimize eden liflerin verimli entegrasyonunu kolaylaştırır.
*Alevden koruyucu ceket: Alevden koruyucu özelliklere sahip bir ceket malzemesi kullanılarak güvenliği sağlar.
*FRP (Fiber Reinforced Plastic) bileşeni: Kablonun yapısal dayanıklılığını ve esnekliğini artırır.
Kablo yapımı ayrıntıları
| Malzeme | Kalınlık (mm) | OD ((mm) | ||||||||||
| Sıkı tampon | 0.9 simplex G657A1 sıkı tamponlu LSZH beyaz | 0.3±0.03 | 0.9±0.05 | |||||||||
| İç kabuk | LSZH | DW9023N-HT06 beyaz D9113 | 0.6±0.01 | 3.0±0.1 | ||||||||
| Aramid ipliği | DuPont 800D*7 adet | / | / | |||||||||
| Dış kabuk | PE | PEA1 | 1.35±0.1 | 6.5±0.1 | ||||||||
| Ripcord | (1110*3) * 2 adet kırmızı | / | / | |||||||||
| FRP | Ø1.0*2 adet | / | 1.0 | |||||||||
| Aramid ipliği | DuPont 800D*22 adet | / | / | |||||||||
Kablo mekanik ve özellikleri
| Çekim gücü | Uzun vadeli (N) | 200N | |||||
| Kısa süreli ((N) | 400N | ||||||
| Ezme yükü | Uzun vadeli (N/100mm) | 500N/100mm | |||||
| Kısa vadeli (N/100mm) | 1000N/100mm | ||||||
| Bükme yarıçapı | Dinamik (mm) | 20D | |||||
| Statik (mm) | 10D | ||||||
| Sıcaklık | -20°C+70°C | ||||||
| Güç üyesi | Kevlar | ||||||
Fiber özelliği
| Fiber tarzı | Birim | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Durum | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| zayıflama | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Hayır. | - Hayır. | |||
| Depresyon | 1550nm | Ps/ ((nm*km) | - Hayır. | ≤18 | - Hayır. | - Hayır. | Depresyon |
| 1625nm | Ps/ ((nm*km) | - Hayır. | ≤22 | - Hayır. | - Hayır. | ||
| Bant genişliği | 850nm | MHZ.KM | - Hayır. | - Hayır. | 400 TL | ¥160 | Bant genişliği |
| 1300nm | MHZ.KM | - Hayır. | - Hayır. | ¥800 | 500 TL | ||
| Sıfır dağılım dalga boyu | nm | 1300-1324 | 1302 TL. ≤1322 |
- Hayır. | - Hayır. | 1295 TL, ≤1320 |
|
| Sıfır basınç eğim | nm | ≤0.092 | ≤0.091 | - Hayır. | - Hayır. | - Hayır. | |
| PMD Maksimum Bireysel Lif | ≤0.2 | ≤0.2 | - Hayır. | - Hayır. | ≤0.11 | ||
| PMD Tasarım Bağlantısı Değeri | Ps (((nm2*km) | ≤0.12 | ≤0.08 | - Hayır. | - Hayır. | - Hayır. | |
| Fiber kesme dalga uzunluğu λc | nm | ¥ 1180, ≤1330 |
1180 TL. ≤1330 |
- Hayır. | - Hayır. | - Hayır. | |
| Kablo çubuğu Dalga boyu λcc |
nm | ≤1260 | ≤1260 | - Hayır. | - Hayır. | - Hayır. | |
| MFD | 1310nm | - Evet. | 9.2±0.3 | 9.2±0.3 | - Hayır. | - Hayır. | - Hayır. |
| 1550nm | - Evet. | 10.4±0.6 | 10.4±0.6 | - Hayır. | - Hayır. | - Hayır. | |
| Sayısal Aperture ((NA)) | - Hayır. | - Hayır. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| İki yönlü adım (mean) ölçüm) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Fiber üzerindeki düzensizlikler Uzunluk ve nokta |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Devamsızlık | |||||||
| Farklılık geri dağılımı katsayısı |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Zayıflama tekdüzeliği | dB/km | ≤0.01 | ≤0.01 | ||||
| Çekirdek dimateri | - Evet. | 50±0.9 | 62.5±2.5 | 50±1.0 | |||
| Kaplama çapı | - Evet. | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | |
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Kaplama çapı | - Evet. | 242±6 | 242±6 | 242±6 | 242±6 | 242±6 | |
| Kaplama/kırık Merkezi hatası |
- Evet. | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Çembersiz kaplama | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Çekirdek/kaplama konentrikliği hatası | - Evet. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Kavşak (radius) | - Evet. | ≤4 | ≤4 | - Hayır. | - Hayır. | - Hayır. | |
