| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | GYXTW |

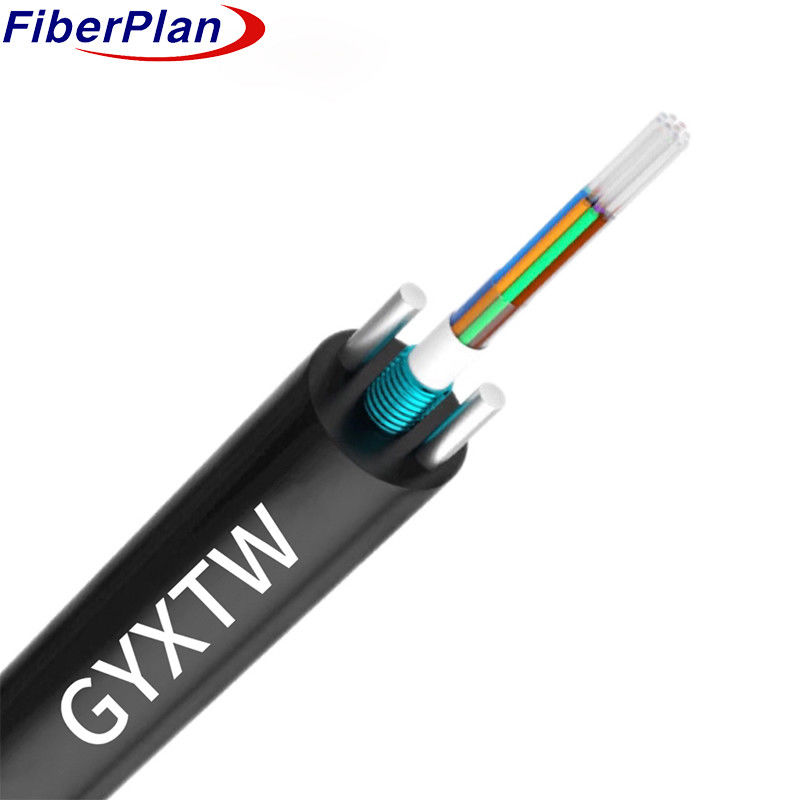

Dışarısı Zırhlı Tek Modlu GYXTW G652D Dışarısı Tek Modlu Fiber Optik Kablo
Açıklama
Kablo, lifleri barındıran, suya dayanıklı bir bileşikle güçlendirilmiş yüksek modül plastik borular kullanıyor.
Su geçirmez bir malzemeyle mühürlenmiş dalgalanmış çelik bant, kompakt ve su geçirmez bir konfigürasyon yaratır.
Paralel çelik teller bant boyunca ek güçlendirme sağlar.
Sağlık genel çevresel dayanıklılığı sağlar.
Uygulama
Bu özellik, hava için tasarlanmış bir Merkezi Sıvı Tüp Dış Kablo için temel ön koşulları özetler.
veya kanal tesisatları.
Özellikleri
1 Sıcaklığa dayanıklı yapı: Çeşitli çevresel sıcaklıklarda tutarlı bir performans sağlar.
Güçlü mekanik dayanıklılığı olan atürler.
2 Elyaf Koruması: Elyaflar için hidrolize dayanıklı, yüksek dayanıklı gevşek bir tüple kritik bir koruma sağlar
ve özel bir dolgu bileşiği.
3 Birleştirilmiş Güç ve Esneklik: Çift paralel çelik tel ile geliştirilmiş, ezme arasında bir denge sağlar
dayanıklılığı ve esnekliği, uzun vadeli güvenilirlik için germe dayanıklılığını artırır.
4 Emeksiz Kurulum: Kompak ve hafif bir tasarımla tasarlanmıştır.
Kullanıcı dostu bir dağıtım sağlamak için çeşitli uygulamalar.
Kablo yapımı ayrıntıları
| Fiber sayısı | 0 ~ 24 çekirdek | |||||||
| Sıfır tüp | malzeme | PBT | ||||||
| çapı | F2.2 (dış/iç) | |||||||
| Tüp doldurma | Tüp doldurma bileşiği | |||||||
| Çelik tel | boyut | 0.8mm | ||||||
| Sayı | 2 | |||||||
| Dış kabuk | malzeme | PE,HDPE,LDPE | ||||||
| çapı | 7±0,3 mm | |||||||
Fiber rengi
|
Fiber sayısı 8 tüp başına çekirdekler |
1 | 2 | 3 | 4 | 5 | 6 |
| Mavi | Turuncu | Yeşil | Kahverengi | Gri | Beyaz | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Kırmızı | Siyah | Sarı | Mor | Pembe | Aqua | |
| Renk 13 ~ 24 siyah bir izleyici ile işaretlenir. Siyah renk için işaretli siyah izleyici gerekmez, bunun yerine doğal renk kullanılır. | ||||||
Kablo Mekanik özelliği
| çekirdek | Kablo çapı | Ağırlık | |||||
| 1 ~ 24 | 8.0mm±0.3mm | 65 kg/km±10kg | |||||
| Sıcaklık aralığı | -40 ~ +70 | - Hayır. | |||||
| Min Bending Radius (mm) | Uzun vadeli | 10D | |||||
| Min Eğme Yarıçap (mm) |
Kısa süreli | 20D | |||||
| Min izin verilir Çekim dayanıklılığı (N) |
Uzun vadeli | 1200 | |||||
| Min izin verilir Çekim dayanıklılığı (N) |
Kısa süreli | 1500 | |||||
| Operasyon sıcaklık (°C) |
-40 ~ +70 | ||||||
| Kurulum sıcaklık (°C) |
-20 ~ +60 | ||||||
| Depolama sıcaklığı (°C) | -40 ~ +70 | ||||||
Fiber özelliği
| Fiber tarzı | Birim | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Durum | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| zayıflama | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Hayır. | - Hayır. | |||
| Depresyon | 1550nm | Ps/ ((nm*km) | - Hayır. | ≤18 | - Hayır. | - Hayır. | Depresyon |
| 1625nm | Ps/ ((nm*km) | - Hayır. | ≤22 | - Hayır. | - Hayır. | ||
| Bant genişliği | 850nm | MHZ.KM | - Hayır. | - Hayır. | 400 TL | ¥160 | Bant genişliği |
| 1300nm | MHZ.KM | - Hayır. | - Hayır. | ¥800 | 500 TL | ||
| Sıfır dağılım dalga boyu | nm | 1300-1324 | 1302 TL. ≤1322 |
- Hayır. | - Hayır. | 1295 TL, ≤1320 |
|
| Sıfır basınç eğim | nm | ≤0.092 | ≤0.091 | - Hayır. | - Hayır. | - Hayır. | |
| PMD Maksimum Bireysel Lif | ≤0.2 | ≤0.2 | - Hayır. | - Hayır. | ≤0.11 | ||
| PMD Tasarım Bağlantısı Değeri | Ps (((nm2*km) | ≤0.12 | ≤0.08 | - Hayır. | - Hayır. | - Hayır. | |
| Fiber kesme dalga uzunluğu λc | nm | ¥ 1180, ≤1330 |
1180 TL. ≤1330 |
- Hayır. | - Hayır. | - Hayır. | |
| Kablo çubuğu Dalga boyu λcc |
nm | ≤1260 | ≤1260 | - Hayır. | - Hayır. | - Hayır. | |
| MFD | 1310nm | - Evet. | 9.2±0.4 | 9.2±0.4 | - Hayır. | - Hayır. | - Hayır. |
| 1550nm | - Evet. | 10.4±0.8 | 10.4±0.8 | - Hayır. | - Hayır. | - Hayır. | |
| Sayısal Aperture ((NA) |
- Hayır. | - Hayır. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| İki yönlü adım (mean) ölçüm) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Fiber üzerindeki düzensizlikler Uzunluk ve nokta |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Devamsızlık | |||||||
| Farklılık geri dağılımı katsayısı |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Zayıflama tekdüzeliği | dB/km | ≤0.01 | ≤0.01 | ||||
| Çekirdek dimateri | - Evet. | 50±0.6 | 62.5±2.1 | 50±0.8 | |||
| Kaplama çapı | - Evet. | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | |
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Kaplama çapı | - Evet. | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| Kaplama/kırık Merkezi hatası |
- Evet. | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Çembersiz kaplama | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Çekirdek/kaplama konentrikliği hatası | - Evet. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Kavşak (radius) | - Evet. | ≤4 | ≤4 | - Hayır. | - Hayır. | - Hayır. | |
