| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | GYXTW53 |

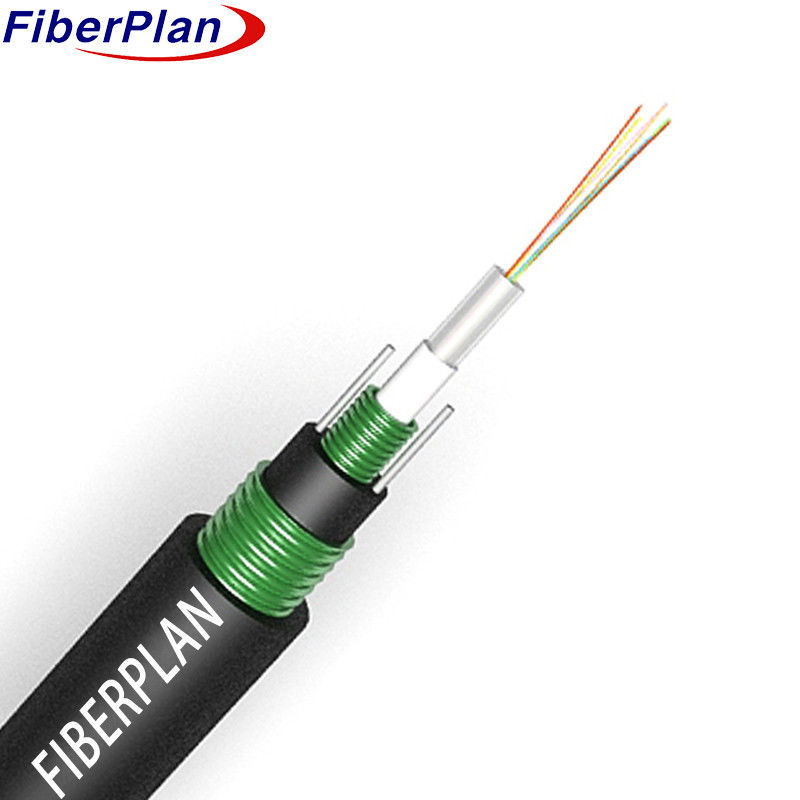

Doğrudan gömme kablosu yüksek modüllü plastik gevşek boru GYXTW53
Açıklama
Elyaflar, su geçirmez bir bileşikle doldurulmuş yüksek modüllü plastik bir boş tüpün içinde bulunur.
çelik bant ve gevşek boru arasında su engelleyicisi bir malzeme ile dalgalanmış çelik bant ile kapatılmış
İki paralel çelik tel, çelik bantın yan taraflarını sarar.
Kablo tamamlanması için polietilen (PE) kablosuna kaplanmıştır.
Uygulama
1 Dışarıda çok yönlülük: Dışarıda dağıtım için uyarlanmıştır, hava, kanal ve gömülü kurulum yöntemlerine uyarlanabilir.
2 Kurulum Esnekliği: Çeşitli kurulum seçenekleri sunan hava, kanal ve gömülü yöntemler için uygundur.
3 İletişim aralığı: Hem uzun mesafe hem de yerel alan ağ iletişim ihtiyaçlarını kolaylaştırabilir.
Karakteristik
1 Çelik Tel Paralel Üyelik ve Doldurucu Koruma: Çelik tel paralel üyelik ve koruyucu dolguları kullanır.
Tüp lif çelik bant zırhı.
2 Üstün Mekanik ve Çevre Performansı: Hem mekanik dayanıklılık hem de mükemmellik gösterir
ve çevresel dayanıklılık.
3 Kompakt, Hafif Yapı: Kompakt bir yapıya ve hafif bir tasarıma sahiptir.
4 Konforlu Kurulum ve Çalışma: Konforlu kurulum ve basit çalışmaya izin verir.
Kablo İnşaatı Ayrıntıları
| Lif sayımı | 2C-24C | ||||||
| Güç üyesi | Malzeme | Çelik tel | Çapraz | 0.8mm | |||
| Sıfır tüp | Malzeme | PBT | Çapraz | 2-16 çekirdek | 2.2mm | ||
| 18-24 çekirdek | 2.8mm | ||||||
| Tüp doldurma | Mateial | Doldurma karışımı | |||||
| Su engelleme sistemi | Mateial | Su engelleyici bant | |||||
| İç kabuk | Malzeme | MDPE | Renk | Siyah | |||
| Çapraz | 7.6±0.1mm | Kalınlığı | 1.5±0.2 mm | ||||
| Dış kabuk | Malzeme | MDPE | Renk | Siyah | |||
| Çapraz | 12.2±0.3mm | Kalınlığı | 1.7±0.2 mm | ||||
Kabloların mekanik ve çevresel özellikleri
| Çekim gücü | Uzun vadeli (N) | 600N | |||||
| Kısa süreli ((N) | 1500N | ||||||
| Ezme yükü | Uzun vadeli (N) | 500N/mm | |||||
| Kısa süreli ((N) | 1500N/mm | ||||||
| Bükme yarıçapı | Dinamik | 20D | |||||
| Statik | 10D | ||||||
| Kurulum sıcaklığı | -10°C+60°C | ||||||
| Depolama sıcaklığı | -40°C+70°C | ||||||
Fiber özellikleri
| Fiber tarzı | Birim | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Durum | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Zayıflama | dB/km | ≤ 0,36 / 0.23 | ≤3.0/1.0 | ≤3.0/1.0 | |||
| Kaplama çapı | - Evet. | 125 ± 0.5 | 125 ± 0.5 | 125 ± 0.5 | |||
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| Kaplama çapı | - Evet. | 242±6 | 242±6 | 242±6 | |||
