Dış Mekan Fiber Optik Kablo
>
|
| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | GYTS |

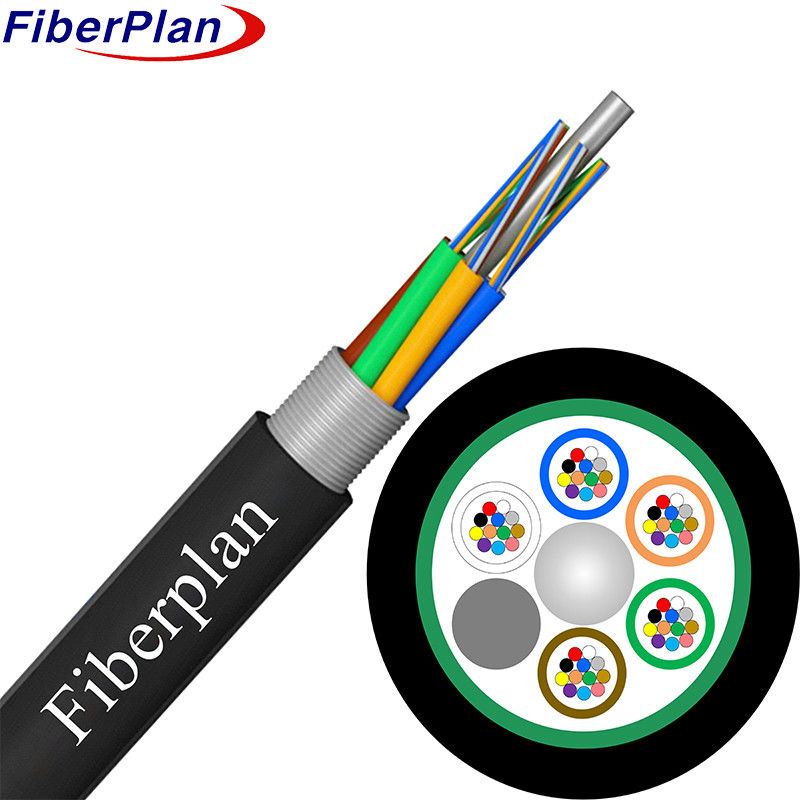

GYTS Uzun mesafe tek mod ve çok modlu fiber optik kablosu
Açıklama
Kablo, tek modlu ve çok modlu lifleri su geçirmez, dayanıklı ve gevşek bir tüp içinde korur.
Yüksek lif sayısına göre polietilenle kaplanmış bir çelik tel, takviye ekler.
Bir kompakt çekirdeğin içindeki tüplerin ve dolgu maddelerinin hassas bir düzenlenmesinde, daha fazla koruma kazanır.
PSP katmanı. Tüm çekirdek en üst düzey güvenilirlik ve savunma sağlayan PE kılıfı ile korunur.
Dış elemanlar.
Uygulama
1 Dışarıya Dayanıklılık: Dışarıda kullanım için uyarlanmıştır, güvenilir performans için çeşitli hava koşullarında mükemmel
zorlu dış ortamlarda.
2 Çok yönlü kurulum: Çeşitli tesisatları barındıran hava veya boru hattı dağıtımında esneklik sağlar.
Uyumlu seçeneklerle ihtiyaçlar.
3 İletişim uyarlanabilirliği: Hem uzun mesafe iletileri hem de uzun mesafe iletileri için sorunsuz veri aktarımını kolaylaştırır.
Farklı mesafelerde çeşitli iletişim kurulumlarına hizmet veren yerel alan ağları.
Karakteristik
1 Uyumlu Performans: Farklı sıcaklıklarda ve mekanik streslerde tutarlı çalışma,
Çeşitli ortamlarda halka güvenilirliği.
2 Güçlü Yapı: Hidrolize dayanıklı yüksek dayanıklı gevşek boru, nemli koşullarda bile dayanıklılığı sağlar.
3 Elyaf Koruması: Tüplerin içindeki özel bileşikler, kapalı lifleri olası hasarlardan korur.
4 Güç ve Esneklik Denge: PE kabuğundan eziş direncini, esnekliği ve UV korumasını dengeler,
Dış baskılara karşı dayanıklılığı sağlamak.
5 Su geçirmez tasarım: çelik tel merkezi dayanıklılık üyesi gibi önlemleri kullanır, tüplerin içindeki bileşikleri doldurur
ve kablo çekirdeği ve su geçirmez bütünlüğünü koruyan ve nem direncini artıran bir PSP katmanı.
Kablo yapımı ayrıntıları
| Fiber sayısı | 2~144 çekirdek | |||||||
| Nem Bariyeri | Su engelleme sistemi | |||||||
| Merkezi güç üyesi | Malzeme | PE kapaklı çelik tel/FRP/FRP | ||||||
| boyut | 1.5mm~2.0mm | |||||||
| Sıfır tüp | malzeme | PBT | ||||||
| çapı | F2.2 (dış/iç) | |||||||
| Tüp doldurma | Tüp doldurma bileşiği | |||||||
| Zırh | Malzeme | Kabuklu çelik bant | ||||||
| Dış kabuk | malzeme | PE,HDPE | ||||||
| çapı | 9.0±0.2mm | |||||||
Fiber rengi
|
Fiber 8 çekirdek sayısı hertüp |
1 | 2 | 3 | 4 | 5 | 6 |
| Mavi | Turuncu | Yeşil | Kahverengi | Gri | Beyaz | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Kırmızı | Siyah | Sarı | Mor | Pembe | Aqua | |
| Renk 13 ~ 24 siyah bir izleyici ile işaretlenir. | ||||||
Kablo Mekanik özelliği
| çekirdek | Kablo çapı | Ağırlık | |||||
| 2 çekirdekten 60 çekirdeklere | 10.0±0.3mm | 115±3kg/km | |||||
| 72 çekirdek | 10.4±0.3mm | 120±3kg/km | |||||
| 96 çekirdek | 12.4±0.4mm | 180±5kg/km | |||||
| 144 çekirdek | 14.4±0.4mm | 245±5kg/km | |||||
| Min Bending Radius ((mm) | Uzun vadeli | 10D | |||||
| Min Eğme Yarıçap ((mm) |
Kısa süreli | 20D | |||||
| Min izin verilir Çekim dayanıklılığı ((N) |
Uzun vadeli | 600 | |||||
| Min izin verilir Çekim dayanıklılığı ((N) |
Kısa süreli | 1500 | |||||
| Çakma yükü (N/100mm) | Uzun vadeli | 300 | |||||
| Çakma yükü (N/100mm) | Kısa süreli | 1000 | |||||
| Operasyon sıcaklık (°C) |
-40 ~ +70 | ||||||
| Kurulum sıcaklık ((°C) |
-20 ~ +60 | ||||||
Fiber özelliği
| Fiber tarzı | Birim | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Durum | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| zayıflama | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Hayır. | - Hayır. | |||
| Depresyon | 1550nm | Ps/ ((nm*km) | - Hayır. | ≤18 | - Hayır. | - Hayır. | Depresyon |
| 1625nm | Ps/ ((nm*km) | - Hayır. | ≤22 | - Hayır. | - Hayır. | ||
| Bant genişliği | 850nm | MHZ.KM | - Hayır. | - Hayır. | 400 TL | ¥160 | Bant genişliği |
| 1300nm | MHZ.KM | - Hayır. | - Hayır. | ¥800 | 500 TL | ||
| Sıfır dağılım dalga boyu | nm | 1300-1324 | 1302 TL. ≤1322 |
- Hayır. | - Hayır. | 1295 TL, ≤1320 |
|
| Sıfır basınç eğim | nm | ≤0.092 | ≤0.091 | - Hayır. | - Hayır. | - Hayır. | |
| PMD Maksimum Bireysel Lif | ≤0.2 | ≤0.2 | - Hayır. | - Hayır. | ≤0.11 | ||
| PMD Tasarım Bağlantısı Değeri | Ps (((nm2*km) | ≤0.12 | ≤0.08 | - Hayır. | - Hayır. | - Hayır. | |
| Fiber kesme dalga uzunluğu λc | nm | ¥ 1180, ≤1330 |
1180 TL. ≤1330 |
- Hayır. | - Hayır. | - Hayır. | |
| Kablo çubuğu Dalga boyu λcc |
nm | ≤1260 | ≤1260 | - Hayır. | - Hayır. | - Hayır. | |
| MFD | 1310nm | - Evet. | 9.2±0.4 | 9.2±0.4 | - Hayır. | - Hayır. | - Hayır. |
| 1550nm | - Evet. | 10.4±0.8 | 10.4±0.8 | - Hayır. | - Hayır. | - Hayır. | |
| Sayısal Aperture ((NA) |
- Hayır. | - Hayır. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| İki yönlü adım (mean) ölçüm) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Fiber üzerindeki düzensizlikler Uzunluk ve nokta |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Devamsızlık | |||||||
| Farklılık geri dağılımı katsayısı |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Zayıflama tekdüzeliği | dB/km | ≤0.01 | ≤0.01 | ||||
| Çekirdek dimateri | - Evet. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Kaplama çapı | - Evet. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Kaplama çapı | - Evet. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Kaplama/kırık Merkezi hatası |
- Evet. | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Çembersiz kaplama | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Çekirdek/kaplama konentrikliği hatası | - Evet. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Kavşak (radius) | - Evet. | ≤4 | ≤4 | - Hayır. | - Hayır. | - Hayır. | |
