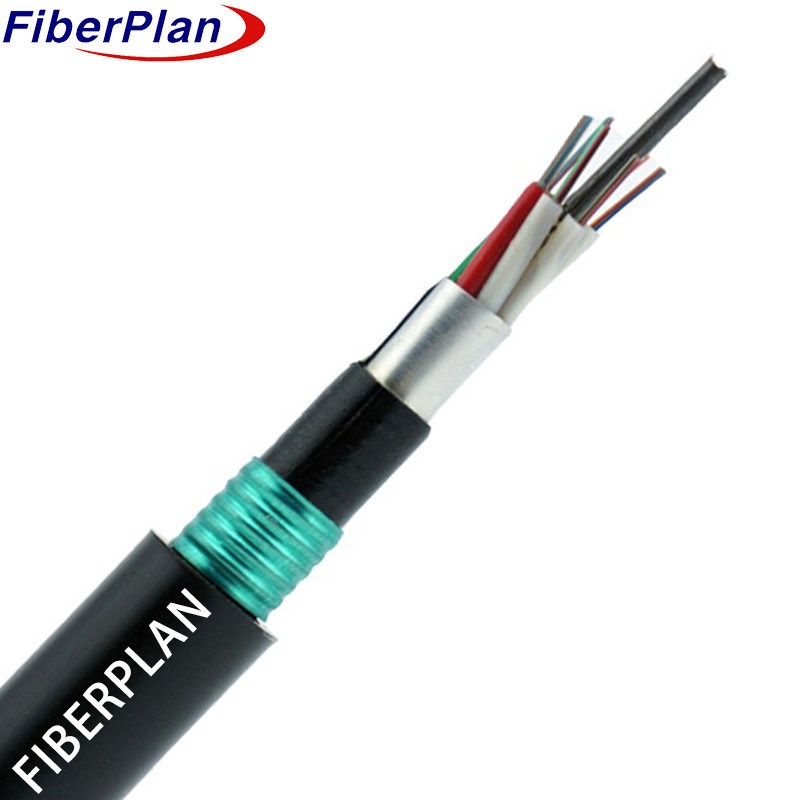

GYTS53 Açık hava fiber optik doğrudan gömme kablosu katman gevşek boru
Açıklama
Elyaflar, su geçirmez bir bileşikle güçlendirilmiş yüksek modül plastik tüplerin içinde yer alıyor.
Merkezi, yüksek lif sayısına sahip varyasyonlar için muhtemelen polietilenle kaplanmış bir çelik tel
Bu tüpler ve dolgu maddeleri dayanıklılık elemanını kaplar ve kompakt, dairesel bir kabuk şeklinde oluşur.
Suya karşı koruma sağlamak için çekirdek koruyucu bir bileşikle doldurulur ve ince bir PE iç kabına kapatılır.
PSP (Polyethylene Terephthalate) uygulandıktan sonra kablo PE dış kabuğu ile tamamlanır.
Uygulama
* Dışarıda kullanılmak için özel, çeşitli çevresel koşullara dayanabilmektedir.
* Çok yönlü uyumluluk, hava, kanal ve doğrudan gömme tesislerinde kullanılmasını sağlar.
* Hem uzun mesafeli iletişim hem de yerel alan ağ bağlantısı için uyarlanmıştır.
Dış ortamlardaki çeşitli iletişim gereksinimleri.
Karakteristik
1 Güçlü Mekanik ve Sıcaklık Performansı: Güvenilir çalışma için sıcaklıklarda sağlam güç ve esneklik.
2 Hidrolize Dirençli Yüksek Güçlü Sıvı Tüp: Dayanıklı tüp bileşenleri hidroliz hasarından korur.
3 Özel Tüp Doldurma Bileşeni: Özel bileşik lif dayanıklılığını ve performansını artırır.
4 Ezme Direnci ve Esneklik: Basınç dayanıklılığını kurulum uyumluluğu ile dengeler
5 Su geçirmez tasarım önlemleri:
* Çelik Tel Merkezi Güç Üyesi
* Tüplerin ve kablo çekirdeğinin tam doldurulması
* APL Nem Bariyeri
* Nemle Mücadele PSP
* Su tutma malzemesi
Kablo yapımı ayrıntıları
| Fiber sayısı | 12-144 çekirdek | |||||||
| Doldurma ipi | 4-0 | |||||||
| Nem Bariyeri | Su engelleme sistemi | |||||||
| Merkezi güç üyesi | malzeme | Çelik tel/FRP | ||||||
| boyut | 1.3mm | |||||||
| Tüp doldurma | Tüp doldurma bileşiği | |||||||
| İç kabuk | malzeme | PE/HDPE | ||||||
| çapı | 2.0mm | |||||||
| Sıfır tüp | malzeme | PBT | ||||||
| çapı | F2.2 (dış/iç) | |||||||
| İç zırhlı | malzeme | Alüminyum bant | ||||||
| Dış zırhlı | malzeme | Kabuklu çelik bant | ||||||
| Dış kabuk | malzeme | PE/HDPE | ||||||
| çapı | 1.7±0.1mm | |||||||
Fiber rengi
| Fiber sayısı8 çekirdektüp başına | 1 | 2 | 3 | 4 | 5 | 6 |
| Mavi | Turuncu | Yeşil | Kahverengi | Gri | Beyaz | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Kırmızı | Siyah | Sarı | Mor | Pembe | Aqua | |
| Renk 13 ~ 24 siyah bir izleyici ile işaretlenir. | ||||||
Kablo Mekanik özelliği
| çekirdek | Kablo çapı | Ağırlık | |||||
| 24 çekirdekten 42 çekirdeklere | 14.0±0.4mm | 150±4kg/km | |||||
| 48 çekirdek | 14.0±0.4mm | 200±4kg/km | |||||
| 60 çekirdek | 14.0±0.4mm | 205±4kg/km | |||||
| 72 çekirdek | 15.5±0.4 mm | 210±4kg/km | |||||
| 96 çekirdek | 17.1±0,4 mm | 270±4kg/km | |||||
| 144 çekirdek | 20.3±0.4 mm | 310±4kg/km | |||||
| Min Bending Radius ((mm) | Uzun vadeli | 10D | |||||
| Min Bending Radius ((mm) | Kısa süreli | 20D | |||||
| Min İzin Verilen Çekim Gücü ((N) | Uzun vadeli | 3000 | |||||
| Min İzin Verilen Çekim Gücü ((N) | Kısa süreli | 4000 | |||||
| Min. İzin verilen ezme yükü (N/100mm) | Uzun vadeli | 1000 | |||||
| Min. İzin verilen ezme yükü (N/100mm) | Kısa süreli | 3000 | |||||
| Çalışma sıcaklığı (°C) | -40 ~ +70 | ||||||
| Kurulum sıcaklığı ((°C) | -15 ~ +60 | ||||||
Fiber özelliği
| Fiber tarzı | Birim | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Durum | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| zayıflama | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Hayır. | - Hayır. | |||
| Depresyon | 1550nm | Ps/ ((nm*km) | - Hayır. | ≤18 | - Hayır. | - Hayır. | Depresyon |
| 1625nm | Ps/ ((nm*km) | - Hayır. | ≤22 | - Hayır. | - Hayır. | ||
| Bant genişliği | 850nm | MHZ.KM | - Hayır. | - Hayır. | 400 TL | ¥160 | Bant genişliği |
| 1300nm | MHZ.KM | - Hayır. | - Hayır. | ¥800 | 500 TL | ||
| Sıfır dağılım dalga boyu | nm | 1300-1324 | 1302 TL. ≤1322 |
- Hayır. | - Hayır. | 1295 TL, ≤1320 |
|
| Sıfır basınç eğim | nm | ≤0.092 | ≤0.091 | - Hayır. | - Hayır. | - Hayır. | |
| PMD Maksimum Bireysel Lif | ≤0.2 | ≤0.2 | - Hayır. | - Hayır. | ≤0.11 | ||
| PMD Tasarım Bağlantısı Değeri | Ps (((nm2*km) | ≤0.12 | ≤0.08 | - Hayır. | - Hayır. | - Hayır. | |
| Fiber kesme dalga uzunluğu λc | nm | ¥ 1180, ≤1330 |
1180 TL. ≤1330 |
- Hayır. | - Hayır. | - Hayır. | |
| Kablo çubuğu Dalga boyu λcc |
nm | ≤1260 | ≤1260 | - Hayır. | - Hayır. | - Hayır. | |
| MFD | 1310nm | - Evet. | 9.2±0.4 | 9.2±0.4 | - Hayır. | - Hayır. | - Hayır. |
| 1550nm | - Evet. | 10.4±0.8 | 10.4±0.8 | - Hayır. | - Hayır. | - Hayır. | |
| Sayısal Aperture ((NA) |
- Hayır. | - Hayır. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| İki yönlü adım (mean) ölçüm) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Fiber üzerindeki düzensizlikler Uzunluk ve nokta |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Devamsızlık | |||||||
| Farklılık geri dağılımı katsayısı |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Zayıflama tekdüzeliği | dB/km | ≤0.01 | ≤0.01 | ||||
| Çekirdek dimateri | - Evet. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Kaplama çapı | - Evet. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Kaplama çapı | - Evet. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Kaplama/kırık Merkezi hatası |
- Evet. | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Çembersiz kaplama | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Çekirdek/kaplama konentrikliği hatası | - Evet. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Kavşak (radius) | - Evet. | ≤4 | ≤4 | - Hayır. | - Hayır. | - Hayır. | |
